第一部分：维修前的准备工作
在开始拆机之前，请务必做好以下准备，这不仅能保护您的人身安全,也能避免对设备造成二次损害。

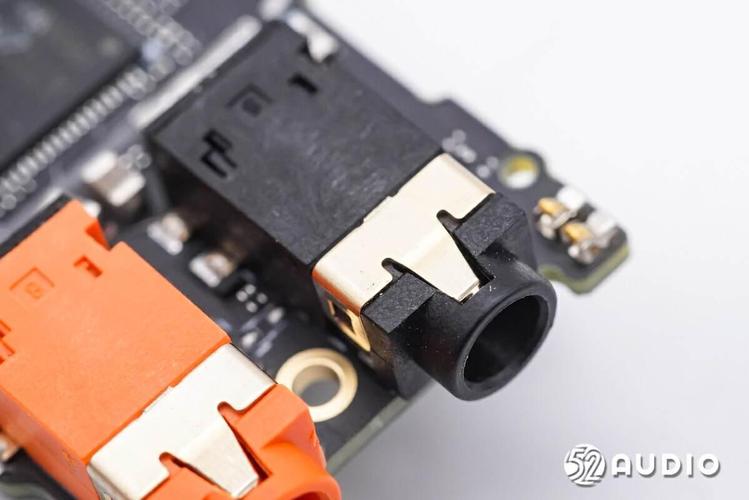

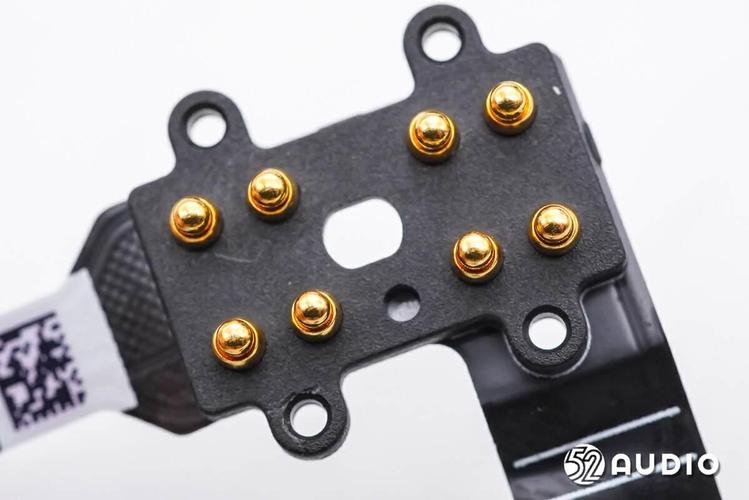

（图片来源网络，侵删）
安全第一！
- 断开电源： 确保接收器已完全断电，并拔下所有天线，如果是电池供电,请取出电池。
- 防止静电： 人体静电可能会精密的电子元件（尤其是芯片）造成永久性损坏，请佩戴防静电手环，并确保手环良好接地，如果没有,可以经常触摸金属水管或暖气管来释放静电。
- 工作环境： 在一个干净、光线充足、平整的工作台面上进行操作，准备好一个小盒子或磁吸盘来放置拆下的小螺丝和零件,防止丢失。
工具准备
- 基础工具：
- 螺丝刀套装： 需要包含十字和一字螺丝刀，以及可能用到的T5、T6等内六角螺丝刀（用于拆机）。
- 镊子： 尖头和弯头镊子各一把,用于夹取微小元件。
- 万用表： 这是最重要的工具！ 用于测量电压、电阻、通断,是故障排查的核心。
- 放大镜或显微镜： 用于检查电路板上的微小焊点和元件。
- 电烙铁和焊锡丝： 用于拆焊和焊接元件,建议使用温度可调的恒温烙铁。
- 吸锡器或吸锡线： 用于吸走多余的焊锡。
- 热风枪： 用于拆卸大规模集成芯片（如IC芯片）。
- 酒精和棉签： 用于清洁电路板。
- 备件（如果可能）：
- 如果您有同型号的接收器,可以准备一块好的电路板作为对比。
- 准备一些常用的易损件，如电源插座、天线座、XLR/TRS接口等。
了解你的设备
- 查找图纸： 尝试在网上搜索设备的“电路图”或“原理图”，这是维修的“地图”,能极大帮助您理解信号流程和各部分电压。
- 识别模块： 观察电路板，通常可以划分为几个主要部分：
- 电源输入/处理部分： 包含电源插座、保险丝、稳压芯片（如78L05）等。
- 高频接收部分： 包含天线座、射频放大器、滤波器、混频器等。
- 解调/数字处理部分： 包含锁相环芯片、解调芯片、DSP（数字信号处理器）等。
- 音频输出部分： 包含音频运放、滤波器、输出接口（XLR/TRS）等。
第二部分：故障分析与排查步骤
遵循“由简到繁、由外到内”的原则进行排查。
外部检查与简单测试
- 电源问题：
- 检查电源适配器是否正常工作（可以用万用表测量输出电压）。
- 检查接收器的电源插座是否松动或损坏。
- 检查电池仓是否有腐蚀或接触不良。
- 天线问题：
- 确保天线已正确拧紧。
- 检查天线本身是否完好,有无断裂。
- 这是最常见的问题之一！ 尝试更换一个已知良好的天线。
- 音源与连接问题：
- 将接收器的音频输出连接到另一个已知的正常功放或调音台上,确认问题不在后端设备。
- 检查音频输出线缆是否完好。
- 检查接收器的输出接口（XLR/TRS）是否有物理损坏或内部虚焊。
开机观察与初步测量
-
指示灯状态：
- 开机后，电源指示灯是否亮起？如果不亮，问题很可能在电源部分。
- 信号强度指示灯是否有任何反应？完全没有反应，可能意味着高频接收或数字处理部分有严重问题。
-
电源部分测量（使用万用表）：
- 找到稳压芯片（如78L05，输出+5V；78L12，输出+12V）。
- 测量其输入引脚的电压是否正常（78L05的输入端通常在+9V~+12V）。
- 测量其输出引脚的电压是否稳定在额定值（如+5V）。
- 如果输入正常，输出为0V： 芯片可能损坏，或其后级电路有严重短路导致芯片保护，可以尝试断开芯片的输出端再测量，如果电压恢复,说明问题在后级。
- 如果输入电压很低或为0V： 检查电源插座、保险丝（如果有）和前级电路。
分段排查
如果电源正常，但设备仍无法工作,需要分段查找故障点。

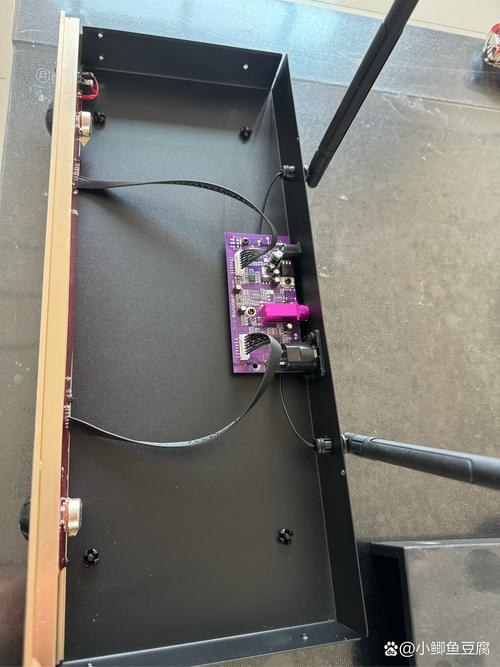

（图片来源网络，侵删）
-
高频接收部分：
- 天线信号： 用万用表的交流电压档或dBm档（高档万用表有），测量天线座到第一个放大器之间的信号，当对着麦克风说话时，电压或dBm读数应有明显变化，如果完全没有,说明天线或前置放大电路有问题。
- 本振信号： 锁相环芯片需要产生一个稳定的本振信号，这需要用示波器测量，比较专业，如果没有示波器,此部分较难判断。
- 常见故障点： 天线座虚焊、射频放大器或滤波器损坏。
-
音频信号路径：
- 信号注入法： 这是非常有效的排查方法，用一个小信号源（如手机、MP3播放器）通过一个电容（如10uF）耦合到电路板上的音频信号测试点。
- 从后往前推：
- 首先在音频输出接口的焊盘上注入信号，如果能听到声音,说明问题在输出接口或之前的运放。
- 如果没有，再往前一级，找到音频运放的输出端注入信号，如果能听到,说明问题在运放本身或其供电。
- 继续往前，在解调芯片的音频输出端注入信号，如果能听到,说明问题在解调芯片到运放之间的电路。
- 如果在哪一级注入都听不到声音,说明问题可能出在更前级的数字处理或高频部分。
第三部分：具体维修操作
虚焊/冷焊修复
- 现象： 设备时好时坏,轻轻一动就出问题。
- 维修： 用电烙铁对可疑的焊点（特别是大的元件、接口、天线座）进行重新焊接，操作要快,避免烫坏焊盘和元件。
元件更换
- 识别损坏元件：
- 外观法： 观察元件是否有明显烧焦、爆裂、鼓包、发黑的现象。
- 测量法： 用万用表的电阻档或二极管档测量元件是否短路或开路。
- 电阻/电容： 测量是否阻值/容值偏离过大或短路。
- 二极管/三极管： 测量PN结是否正常。
- 稳压芯片： 测量输入输出是否短路。
- 拆焊与焊接：
- 对于电阻、电容等小元件,用吸锡器或吸锡线即可。
- 对于IC芯片，最好使用热风枪，均匀加热焊盘,待焊锡熔化后用镊子取下。
- 焊接新元件时，先对焊盘和元件引脚上锡，然后对准位置，用电烙铁逐个焊接，焊接完成后,用酒精清洗助焊剂。
断线修复
- 仔细检查电路板上的细小铜箔走线，特别是接口附近和受力区域,看是否有断裂。
- 用万用表的通断档（蜂鸣档）测量断点两端。
- 如果断线很短，可以用细的漆包线或跳线连接断点两端,焊接要牢固。
第四部分：常见故障与解决方案速查表
| 故障现象 | 可能原因 | 检查/维修方法 |
|---|---|---|
| 完全无反应，指示灯不亮 | 电源适配器坏 电源插座坏/虚焊 保险丝烧断 稳压芯片坏或后级短路 |
测量适配器输出 检查插座焊点，重新焊接 更换同规格保险丝 测量稳压芯片I/O电压，排查后级短路 |
| 有信号，但声音断续、沙哑 | 天线接触不良 天线损坏 电池电量不足 高频电路虚焊或元件性能下降 信号干扰 |
拧紧天线 更换天线 更换新电池 检查并重焊高频部分焊点 远离干扰源 |
| 信号强度指示灯无反应 | 麦克风电池没电 麦克风坏 接收器高频接收部分坏 |
换麦克风电池 换一个已知好的麦克风 重点检查高频放大电路和解调芯片 |
| 有信号，但声音小或失真 | 音量设置过低 音频运放供电不足或损坏 音频耦合电容失效 输出接口接触不良 |
检查设备音量设置 测量运放供电和输出信号 检查或更换相关电容 重焊或更换输出接口 |
| 只有噪声，接收不到任何信号 | 频率设置不匹配（手持和接收机不在同一频道） 接收机本振电路坏 解调芯片或DSP损坏 |
重新对频 需要专业设备（频谱仪）检测，维修难度大 维修难度大，可能需要更换芯片 |
第五部分：何时寻求专业帮助
- 没有工具或经验： 如果您不具备万用表、电烙铁等工具，或没有电子维修经验,强行拆机很可能会造成永久性损坏。
- 找不到故障点： 如果按照上述步骤排查后，仍然无法定位问题，问题可能出在非常规的部位（如内部晶振、DSP程序错误等）。
- 价值评估： 如果接收器的价值不高，而维修费用可能接近或超过其二手价格,建议直接更换。
- 涉及高频和数字部分： 这部分维修需要专业的知识和昂贵的测试设备（如频谱分析仪、编程器）,个人维修非常困难。
最后提醒： 对于保修期内的设备，请务必联系官方售后进行维修,自行拆机会导致保修失效。
希望这份指南能对您有所帮助！祝您维修顺利！
