第一部分：安全第一！维修前的准备与注意事项
在进行任何操作之前,请务必牢记以下几点：

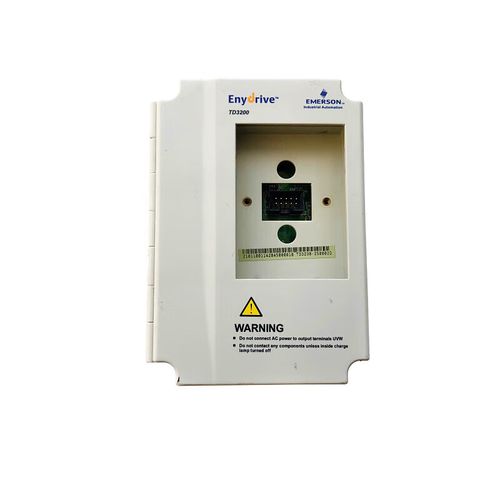

（图片来源网络，侵删）
- 断电确认：务必切断变频器的输入电源（R, S, T），并等待至少5-10分钟，因为变频器内部有大容量的滤波电容，即使断电后仍储存有高压电，需要时间自行放电，可以用万用表的电压档测量直流母线（P+, N-）之间的电压，确认在安全电压（如DC 36V）以下，才能进行操作。
- 放电操作：如果需要紧急维修，可以在确保断电后，给母线电容并联一个大功率电阻（如几百欧姆，几十瓦）进行人工放电，但操作务必小心，防止电击和火花。
- 使用绝缘工具：维修时必须使用绝缘良好的工具，并佩戴绝缘手套。
- 静电防护：变频器上的CMOS芯片和集成电路对静电非常敏感，维修人员应佩戴防静电手环，工作台面铺设防静电垫。
- 记录原始参数：在开始维修前，最好记录下变频器的原始运行参数（如F00-F99），以便在维修完成后能恢复到原有设置，如果参数丢失，可能需要根据电机和应用场景重新设置。
- 先外后内：遵循“先外后内”的原则，先检查外围线路、电机、负载等问题，再考虑拆解变频器。
第二部分：系统化维修步骤
故障现象确认与初步检查
- 听取用户描述：了解变频器在什么情况下出现故障（如上电就报警、运行中跳闸、速度不稳、无输出等）。
- 观察变频器状态：
- 电源指示灯：是否亮起？表示输入电源是否正常。
- 运行/故障指示灯：显示什么状态？
- 数码管/显示屏：查看是否有故障代码显示，这是最直接的故障信息来源。
读取并分析故障代码
台达变频器会通过代码显示故障原因,以下是TD3200/VFD-B系列一些常见故障代码及可能原因：
| 故障代码 | 故障名称 | 可能原因与排查方向 |
|---|---|---|
| OC (Over Current) | 过电流 | 最常见故障，1. 输出侧：电机线短路、电机绕组短路、电机电缆过长或绝缘不良、负载突然卡死，2. 变频器内部：IGBT模块损坏、驱动电路故障、电流检测电路（霍尔传感器或采样电阻）异常。 |
| OU (Over Voltage) | 过电压 | 输入侧：输入电压过高、电网电压瞬间升高，2. 制动单元：减速时间太短，电机在减速再生能量过大，但制动电阻或制动单元未正常工作或功率不足。 |
| LU (Under Voltage) | 欠电压 | 输入侧：输入电压过低、缺相、输入线接线松动或接触不良、空气开关跳闸，2. 变频器内部：主回路接触器故障、充电电阻损坏、预充电回路故障。 |
| OH (Over Heat) | 过热 | 散热器过热：环境温度过高、风扇不转或损坏、通风口堵塞、散热器灰尘过多，2. 模块过热：负载过大、长期工作在高频或重载状态、IGBT模块本身性能下降。 |
| GF (Ground Fault) | 接地故障 | 电机绕组对地短路、电机电缆屏蔽层接地不当、变频器输出端子对地短路、噪声干扰过大。 |
| tE | 内部电子过热 | 控制板温度过高，原因同OH，但更侧重于控制板自身的散热问题。 |
| Fn | 风机故障 | 散热风扇电机损坏或停止转动。 |
| bE | 制动单元故障 | 制动晶体管短路、制动电阻开路或短路。 |
| Er | 存储器错误 | 参数设置错误、存储器硬件损坏。 |
应对策略：根据故障代码，重点排查对应方向的电路和元器件。
电源与主回路检查（断电状态下）
- 检查输入端子：用万用表电阻档或二极管档测量R, S, T端子之间是否有短路或短路现象，正常情况下，应有几十到几百千欧的阻值，且三相平衡。
- 检查整流桥：测量R, S, T到P端（+）以及R, S, T到N端（-）之间的二极管特性，用二极管档，红表笔接P，黑表笔依次接R, S, T，应有一个小的读数（约0.3-0.5V）；反之则不通，同样方法检查N端。
- 检查充电电阻：通常在P+和P-（或P+和主回路负端）之间，其阻值一般在几十到几百欧姆，如果阻值无穷大，则已烧断。
- 检查IGBT模块：这是核心部件，也是易损件。
- P/N端之间：用二极管档测量P到N、N到P，正常情况下都应显示为无穷大（OL），如果阻值很小或短路，说明模块已炸毁。
- U/V/W端子之间：测量P到U/V/W，以及N到U/V/W，应测到类似二极管的单向导通特性，测量U/V/W之间，应相互绝缘（无穷大）。
- 检查制动单元和电阻：
- 制动电阻：测量其阻值是否与标称值相符，是否开路或短路。
- 制动模块：检查P, B, N端子之间是否短路。
控制板检查（断电与通电状态下）
控制板是变频器的“大脑”，故障率较高。
- 目视检查：仔细观察控制板是否有明显的烧毁痕迹、鼓包电容、虚焊或元件断裂。
- 驱动电路检查：
- 供电检查：检查上电后，为驱动IC（如TLP250, HCPL3313等光耦）和主控CPU（如DSP）供电的电压是否正常（通常为+15V, -8V, +5V, +3.3V等）。
- 光耦检查：用万用表二极管档测量光耦的输入端和输出端是否正常，可以用给输入端加一个直流电压（如5V）的方法，模拟信号，看输出端是否随之导通。
- 驱动IC输出检查：在断电状态下，测量驱动IC输出端到IGBT栅极之间的电阻是否正常，有无短路到G或E极。
- 电流检测电路：
- 检查霍尔电流传感器（如果有的话）的供电和输出信号。
- 检查主回路的电流采样电阻是否烧断或阻值变化。
- 开关电源检查：
- 变频器内部的开关电源为整个控制板供电,常见型号如UC384x, TL494等。
- 检查其启动电阻、反馈电路、变压器绕组是否正常，这是上电无显示或无输出的常见故障点。
上电测试（谨慎进行！）
在完成初步检查并更换了明显损坏的元器件（如驱动光耦、IGBT模块、充电电阻等）后，可以进行上电测试。

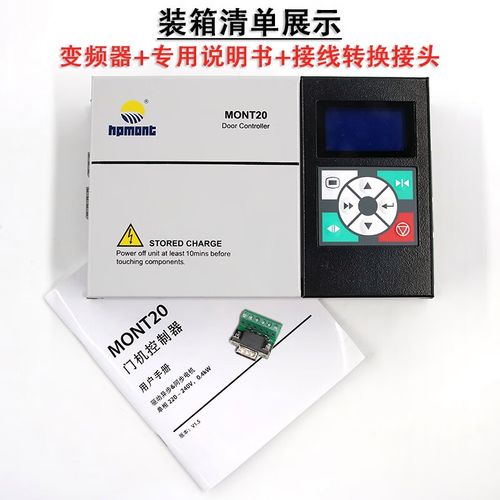

（图片来源网络，侵删）
- 空载上电测试：
- 不接电机，只接通输入电源。
- 观察：是否有故障代码？风扇是否转动？显示屏是否正常？
- 测量：用万用表直流电压档测量P+和N-之间的直流电压，对于380V输入，正常应在DC 530V左右，如果电压过低，可能是整流桥或充电回路问题；如果电压过高，可能是输入电压异常。
- 空载运行测试：
- 如果上电正常,可以设置一个较低的频率（如5Hz），让变频器在不接电机的情况下运行。
- 测量输出电压：用万用表AC档测量U, V, W端子之间的电压，看是否随频率指令变化。
- 听声音：听内部是否有异常的啸叫声或放电声。
- 测波形：如果有

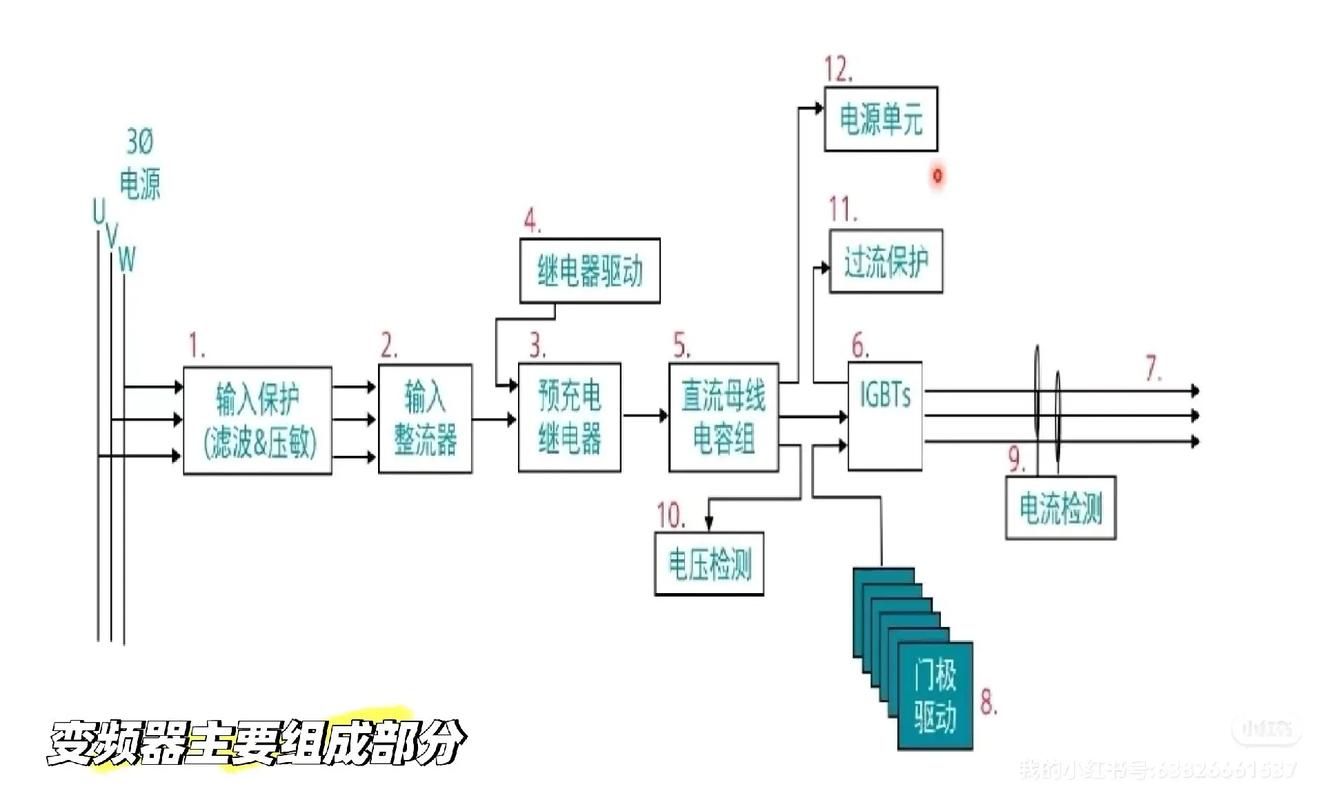

（图片来源网络，侵删）
