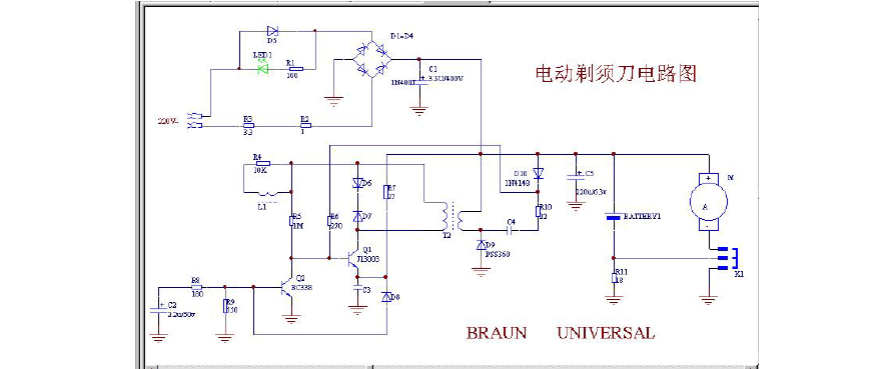

飞利浦剃须刀作为全球知名的个护电器品牌,其产品以耐用性和技术含量著称，当剃须刀出现无法启动、动力不足或充电故障等问题时，电路图是维修过程中的核心参考资料，飞利浦剃须刀的电路设计通常包含电源管理模块、电机驱动电路、充电保护电路及控制单元等部分，不同型号的电路布局可能存在差异，但基本原理具有共性。

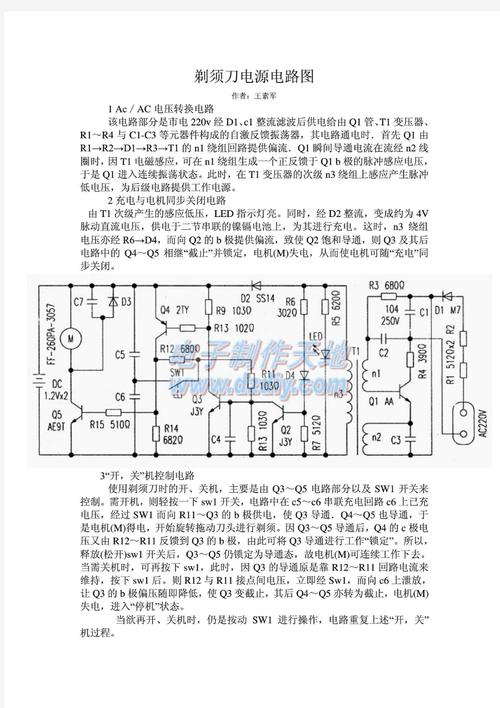

电源管理模块是电路的“心脏”，主要由锂电池（或镍氢电池）、充电接口、保护板及稳压元件组成，以常见的锂电剃须刀为例，电池正负极通过导线连接到保护板，保护板具备过充、过放、过流及短路保护功能，确保电池使用安全，充电接口多为DC或USB-C接口，通过充电管理芯片（如TP4056）实现恒流恒压充电，充电时红色指示灯亮，充满后转为绿色或熄灭，若充电异常，需重点检查充电接口是否氧化、导线是否断裂，以及管理芯片的阻容元件是否损坏。
电机驱动电路的核心是电机及其驱动模块,飞利浦剃须刀多采用高速直流电机（转速可达8000-10000转/分钟），通过三极管或MOSFET进行调速控制，电机两端并联续流二极管，用于吸收电机反转时产生的反向电动势，保护驱动元件，当电机不转或转速慢时，需测量电机两端电压，若电压正常但电机无反应，可能是碳刷磨损或电机线圈烧毁；若电压异常，则需检查驱动三极管（如S8050）是否击穿，或控制芯片（如MCU）输出的PWM信号是否正常。
充电保护电路由保护IC（如DW01A）及MOS管组成，实时监测电池电压和电流，当电池电压超过4.2V时，保护IC会切断充电回路；当电池电压低于2.5V时，会禁止放电，若剃须刀无法充电或频繁断电，可用万用表测量保护板的C-、C-端电压，判断是否为保护板误触发，部分型号还具备温度保护功能，通过NTC电阻监测电池温度，防止高温损坏。
控制单元负责整体逻辑协调,包括按键功能、LED指示灯控制及电机模式切换，通过短按或长按按键，MCU会改变输出的PWM信号占空比，从而调整电机转速，若按键失灵，需检查按键是否卡死，或连接按键的排线是否断裂，LED指示灯则通过三极管驱动，显示电量状态或充电进度，若指示灯异常，需检查限流电阻及三极管是否损坏。
维修时需注意：不同型号的剃须刀电路板布局差异较大，需根据具体型号查找对应电路图；焊接时使用恒温烙铁，避免高温损坏元件；维修后需测试电池电压、充电电流及电机转速等参数，确保性能恢复，以下是常见故障排查要点简表：
| 故障现象 | 可能原因 | 检查步骤 |
|---|---|---|
| 无法开机 | 电池无电、开关损坏、主板故障 | 测量电池电压、检查开关通断、检测MCU供电 |
| 充电无反应 | 充电器故障、充电接口损坏 | 更换充电器、检查接口焊点、测量充电电压 |
| 电机转速慢 | 电机碳刷磨损、驱动管老化 | 清洁碳刷、更换驱动管、检测PWM信号 |
相关问答FAQs：
Q1：飞利浦剃须刀电路图在哪里可以找到？
A1：可通过飞利浦官网下载产品维修手册，或在第三方维修论坛（如“电子发烧友”）搜索型号关键词获取部分图纸，若需专业图纸，建议联系飞利浦官方售后服务中心。
Q2：维修时是否可以自行更换电池？
A2：不建议非专业人员自行更换，飞利浦剃须刀电池多为定制规格，且更换需焊接操作，易引发短路或虚焊，建议送修官方授权网点，以确保电池兼容性和安全性。
