等离子电视机内部涉及高压，特别是维持电压（VSUS）和扫描驱动电压（VG/VSCAN），可能高达数百伏，非专业人员在未断电、未放电的情况下进行操作，有极高的触电危险，可能导致严重的人身伤害甚至死亡，本资料仅作为专业维修人员的技术参考,请务必在确保安全的前提下进行操作。

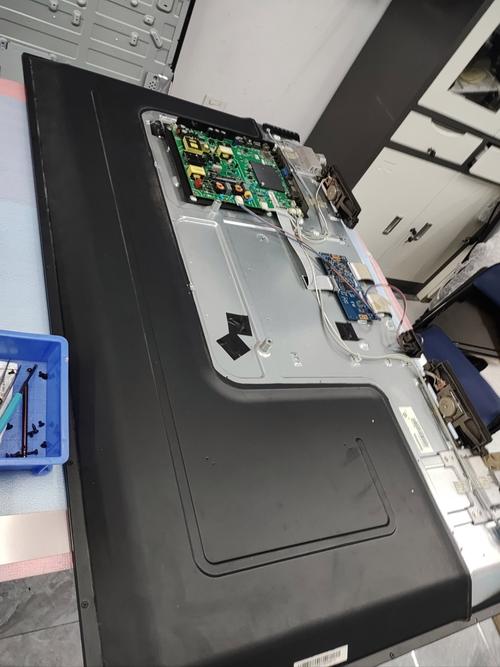

（图片来源网络，侵删）
维修手册核心内容概览
一份完整的维修手册通常包含以下几个部分：
- 安全须知: 这是最重要的部分，详细说明了维修过程中的高压危险、放电步骤、安全操作规范以及安全标识的含义。
- 规格参数: 列出电视机的各项电性能参数、机械尺寸、重量、功耗等。
- 方框图: 展示电视机各个功能模块（如信号处理板、电源板、Y sustain板、X sustain板、逻辑板、SC板等）之间的连接关系和信号流向,这是分析故障的基础。
- 电路图: 提供所有电路板的详细原理图、元件位置图和布线图,这是查找故障点的核心图纸。
- 调整与校准: 提供进入工厂模式的的方法、各项电压、波形、白平衡、几何失真等的调整步骤和数据。
- 故障代码与自诊断: 解释电视机通过指示灯闪烁或屏幕显示的故障代码的含义,并提供相应的排查思路。
- 拆卸与组装指南: 详细说明如何拆机、更换部件的步骤,以及更换后的注意事项。
- 元器件清单: 列出所有关键元器件的型号、规格和位置。
长虹PT32700系列核心维修信息
由于直接提供完整的PDF手册文件受版权限制，我将为您提供该系列电视的核心技术架构、常见故障和维修思路,这通常是维修中最关键的部分。
核心电路板架构
长虹PT32700（通常使用三星V6屏或类似技术屏）的等离子电视,其主板架构通常如下：
- 电源板: 负责将220V交流电转换为整机所需的各种直流电压，主要包括：
- +5VSB: 待机电源,为控制系统供电。
- +VS (主电压): 维持电压，通常为180V-200V DC，为等离子屏的维持电极供电。这是最高、最危险的电压！
- +VA / +VE: 地址电压,用于控制像素的寻址。
- +VSCAN (扫描电压): 扫描驱动电压,用于控制行电极的开关。
- +12V, +5V: 逻辑板、主板等小信号处理部分供电。
- 逻辑板: 也称“主板”或“信号板”，是整机的“大脑”，负责：
- 接收外部信号（AV、VGA、YPbPr、HDMI等）。
- 进行解码、变频、Scaler处理。
- 生成并输出驱动Y sustain板和X sustain板的LVDS或TTL信号。
- 控制电源的开启/关闭、按键、遥控等。
- Y Sustain Board (Y驱动板): 负责驱动等离子屏的“行”电极（Y电极）,提供高压脉冲。
- X Sustain Board (X驱动板): 负责驱动等离子屏的“列”电极（X电极），提供高压脉冲，它与Y板协同工作,才能点亮屏幕上的每一个像素。
- SC板 (地址驱动板): 位于屏幕的底部，负责向每个像素提供精确的“地址”电压,控制像素的亮灭和灰度。
- G板 (地驱动板): 通常与SC板集成在一起，或作为独立板,提供参考地。
常见故障现象与维修思路
整机“三无”（无光栅、无图像、无声音），电源指示灯不亮。

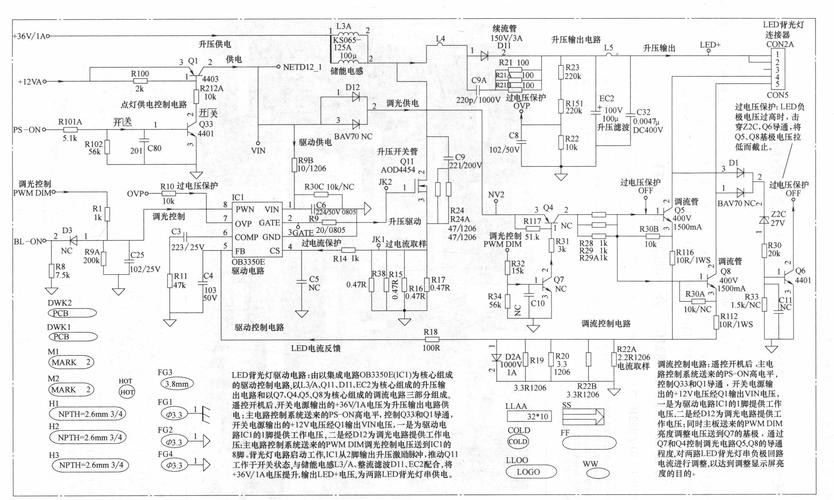

（图片来源网络，侵删）
- 故障范围： 电源板或电源供电系统。
- 维修思路：
- 检查保险丝是否熔断，如果熔断，说明后级电路存在严重短路（如PFC电路、主开关管等）。
- 测量+5VSB待机电压是否正常，若无，检查副电源电路（如IC801、IC802等）及其外围元件。
- 检查PFC（功率因数校正）电路是否正常工作，测量PFC输出电压（通常是+380V左右）是否正常,PFC电路不工作会导致主电源无法启动。
- 检查主开关IC（如IC810等）及其外围电路，特别是启动电阻、反馈电路。
- 检查各路输出电压（+VS, +VSCAN, +12V, +5V）的整流二极管、滤波电容是否击穿或失效。
整机“三无”，但电源指示灯亮（或闪烁）。
- 故障范围： 电源板负载能力差、逻辑板控制信号、屏驱动电路。
- 维修思路：
- 电源板问题： 电源板有轻微短路或带载能力下降，导致保护，断开所有负载（拔掉与逻辑板、Y/X板的连接排线），只接假负载（如灯泡）测量各路电压是否稳定，如果电压恢复正常,说明问题在负载侧。
- 逻辑板问题： 逻辑板未发出“POWER ON”信号或发出错误指令，导致电源保护，测量逻辑板发给电源板的“PS-ON”或“ON/OFF”控制信号是否为高电平（或低电平，取决于设计），同时检查逻辑板自身工作是否正常（如+3.3V, +5V, +1.8V等电压）。
- 屏驱动电路问题： Y板或X板故障，导致电流过大，电源进入保护状态，逐一断开Y板和X板的供电插头，看电源是否能正常启动，如果断开某块板子后电源正常,则故障在该板。
有声音，但屏幕全黑。
- 故障范围： 屏驱动电路、逻辑板、屏体本身。
- 维修思路：
- 观察指示灯： 很多机型在屏幕下方有状态指示灯，会闪烁故障代码,查阅手册了解代码含义。
- 用强光照射屏幕： 在黑暗环境下，用手机手电筒照射屏幕，看是否有非常暗的图像，如果有，说明逻辑板输出的图像信号正常，问题在Y/X驱动板或屏的维持电压、扫描电压未加上。
- 测量关键电压：
- +VS (维持电压): 测量电源板输出的+VS电压是否正常，这是点亮屏幕的“燃料”,必须稳定。
- +VSCAN (扫描电压): 测量电源板输出的+VSCAN电压是否正常。
- VG / VSCAN Y-DRV: 测量Y板上的扫描驱动电压是否正常。
- 检查驱动板：
- Y Sustain板： 检查其上的保险丝、驱动IC（如STV9379FA等）、升压变压器是否损坏,这是故障率最高的板之一。
- X Sustain板： 同样检查保险丝、驱动IC、变压器。
- 检查逻辑板信号： 用示波器测量逻辑板送往Y/X板的LVDS或TTL信号是否正常,有时是信号线接触不良或损坏。
- 屏体故障： 如果以上所有电压和信号都正常，但屏幕仍不亮，可能是屏体内部SC板、G板或屏玻璃本身损坏，这种情况通常维修成本很高,建议直接更换屏幕或整机。
图像异常（如横线、竖线、花屏、缺色、亮线、暗块）
- 故障范围： 对应的驱动板、逻辑板、屏体。
- 维修思路：
- 竖线： 通常由Y Sustain板故障引起,检查Y板上对应竖线位置的驱动IC和储能电容。
- 横线： 通常由X Sustain板故障引起。
- 花屏、乱码： 通常是逻辑板输出的LVDS信号不良，或SC板（地址驱动板）故障。
- 缺色（如缺红、绿、蓝）： 通常是逻辑板到屏的排线接触不良,或逻辑板上对应的色度处理电路故障。
- 固定的亮线或暗块： 很可能是屏体物理损坏,维修困难。
