电气测试基本技术是确保电气设备安全可靠运行的核心环节，其通过科学的方法和仪器对电气系统的各项参数进行测量、分析与验证，从而判断设备是否符合设计规范、行业标准及安全要求，从基础电路到复杂电力系统，电气测试技术贯穿于设备研发、生产安装、运维检修的全生命周期,是保障电力系统稳定性的重要技术支撑。
电气测试的基本分类与核心参数
电气测试可根据测试目的分为多种类型，每种类型针对不同的核心参数,常见的测试分类及关键指标如下：
| 测试类型 | 核心参数 | 测试目的 |
|---|---|---|
| 绝缘电阻测试 | 绝缘电阻值（如兆欧值） | 检测设备绝缘性能，防止漏电和短路事故 |
| 耐压试验 | 工频耐压、冲击耐压 | 验证设备在过电压下的绝缘强度，确保其在极端工况下的安全性 |
| 接地电阻测试 | 接地电阻值（Ω） | 确保接地系统有效泄流，保障人身安全和设备防雷性能 |
| 回路电阻测试 | 直流电阻值（μΩ~mΩ） | 检查电气连接点的接触质量，避免因接触不良引发过热 |
| 介质损耗测试 | 介质损耗角正切值（tanδ） | 评估绝缘材料的损耗特性，判断绝缘老化和受潮程度 |
| 泄漏电流测试 | 泄漏电流值（μA~mA） | 检测设备绝缘系统的微小漏电，预防绝缘劣化导致的故障 |
常用测试方法与仪器操作
绝缘电阻测试
绝缘电阻测试是最基础的测试之一，通常使用兆欧表（摇表或数字兆欧表）进行，测试时，需将被测设备断电并充分放电，然后将兆欧表的两端分别连接到设备的导体部分和接地端，对于额定电压较高的设备，需选择对应电压等级的兆欧表（如1000V、2500V等），测试过程中，需记录60秒时的电阻值（R60），以吸收比（R60/R15）或极化指数判断绝缘状态，变压器绕组的绝缘电阻不应低于出厂值的70%，且吸收比不低于1.3。
耐压试验
耐压试验分为交流耐压和直流耐压两种，交流耐压使用试验变压器施加高于设备额定电压的工频电压（如1分钟），以检验设备的绝缘耐受能力；直流耐压则通过高压整流装置施加直流电压，适用于电缆、电容器等容性设备，试验时需严格控制升压速率，并在试验后通过放电棒对设备充分放电,避免残余电荷损坏设备或危及人身安全。
接地电阻测试
接地电阻测试采用接地电阻表（如接地摇表或数字接地电阻仪），通过三极法（电压极、电流极、被测接地极）测量，测试时，电流极与被测接地极的距离需大于40米，电压极位于两者中间位置，仪表会通过注入电流并测量电压降，计算得到接地电阻值，根据规范，电力系统接地电阻一般要求≤4Ω，防雷接地≤10Ω,具体数值需根据系统类型和当地标准确定。

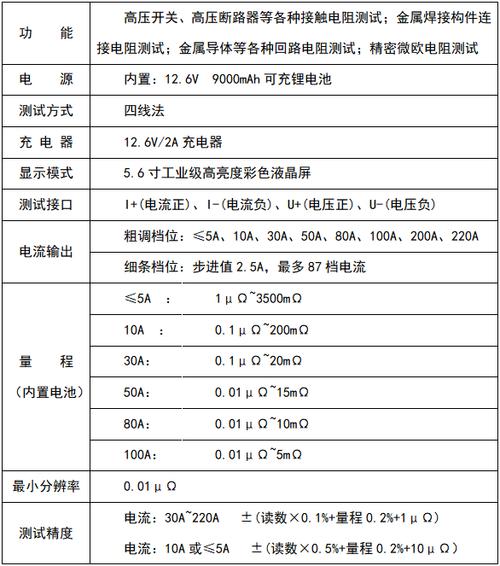

回路电阻测试
回路电阻测试采用直流压降法，使用微欧计或回路电阻测试仪，测试时，对被测回路（如开关触头、母线连接点）通入100A以上的直流电流，测量其电压降，通过欧姆定律计算电阻值，该测试的关键在于确保电流足够大，以消除接触电阻的影响，高压开关的回路电阻需符合厂家标准，50μΩ。
测试中的注意事项与安全规范
电气测试涉及高电压和大电流，必须严格遵守安全规程，测试前需确认设备已断电并悬挂“禁止合闸”警示牌，同时使用验电器验证无电压，测试人员需穿戴绝缘手套、绝缘鞋等防护用品，并在测试区域设置安全围栏，仪器的选择需符合被测设备的电压等级和容量，避免仪器过载损坏，对于大容量设备（如变压器、电缆），测试后必须充分放电,防止残余电荷引发电击。
测试结果分析与故障诊断
测试结果需与标准值（如国标、行标）或出厂值对比，结合历史数据趋势分析，绝缘电阻下降可能由绝缘受潮、老化或表面污染导致；介质损耗角正切值增大则表明绝缘材料存在缺陷，回路电阻异常升高通常意味着连接点松动或氧化，需及时检修，通过综合分析多项测试数据，可定位故障部位并制定维修方案,避免设备突发故障。
相关问答FAQs
问题1：为什么电气测试前必须将被测设备充分放电？
解答：电气测试（如耐压试验、绝缘电阻测试）后，设备内部可能储存大量残余电荷，若未直接放电，接触时可能产生高压电弧，导致设备损坏或人员触电，放电需使用专用放电棒，并通过接地端缓慢释放电荷，确保电压降至安全范围（通常低于50V）。
问题2：如何判断绝缘电阻测试结果的合格性？
解答：绝缘电阻合格性需结合多项指标综合判断：①绝对值不低于行业规范（如低压设备≥0.5MΩ，高压设备≥2000MΩ）；②吸收比（R60/R15）≥1.3（适用于60kV以上设备）或极化指数（R10min/R1min）≥2.0（适用于大容量设备）；③与历史数据相比，无显著下降趋势（如降幅不超过30%），若仅一项指标不达标，需结合其他测试（如介质损耗、泄漏电流）进一步分析原因。
