海尔p32r1电源维修

海尔P32R1是一款经典的液晶电视机,其电源板作为核心部件,负责将市电转换为整机各模块所需的各种稳定电压,电源板的故障率相对较高,也是维修中的重点和难点,本文将详细阐述海尔P32R1电源板的维修思路、常见故障现象、关键检测点及维修方法,为维修人员提供系统的参考。

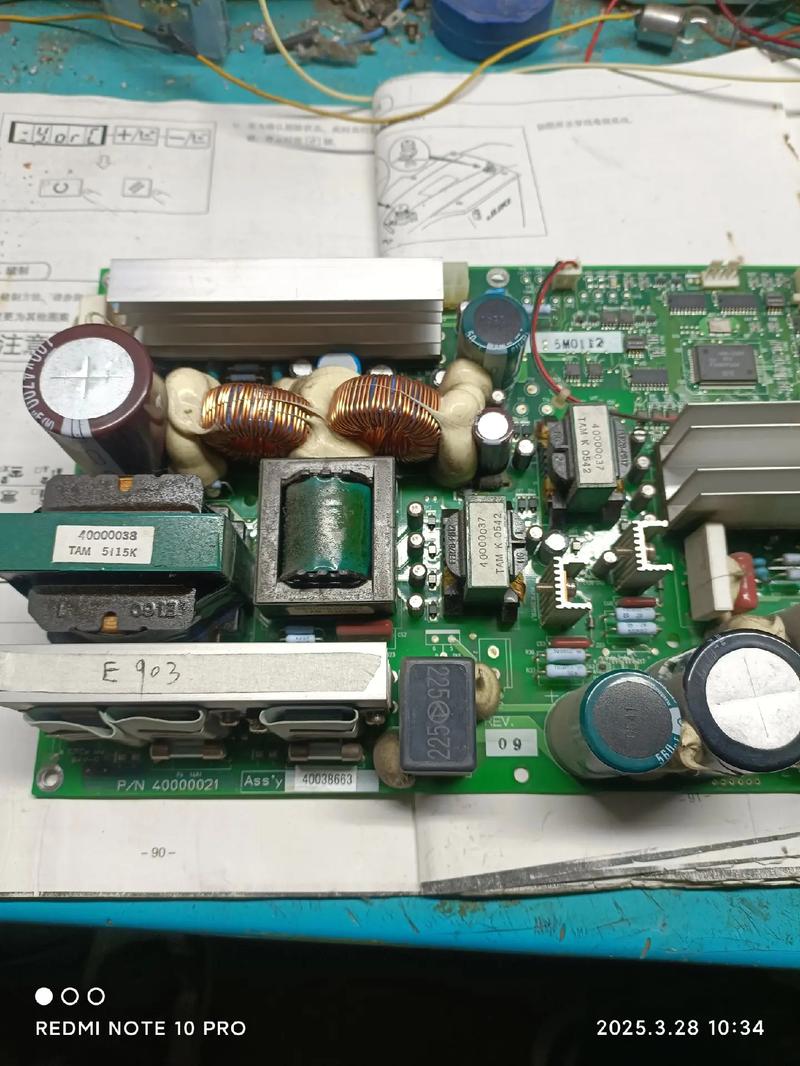

海尔p32r1电源维修-图1
(图片来源网络,侵删)

海尔P32R1的电源板通常采用常见的反激式开关电源拓扑结构,主要分为交流输入、PFC(功率因数校正)电路、主开关电源、次级整流滤波以及保护控制电路等部分,维修时,应遵循由简到繁、由外到内、先静态后动态的原则,避免盲目通电扩大故障。

安全检修与初步判断

任何电子设备的维修,尤其是涉及市电的电源板,安全永远是第一位的,在维修前,务必先拔掉电源线,并对大容量滤波电容进行放电操作,防止电容存储的高压电对维修人员造成电击危险,可以使用大功率电阻(如100Ω/50W)的两根表笔分别接触电容的正负极,进行放电。

初步判断故障时,可通过观察法、闻味法、触摸法等,观察电源板外观是否有明显烧黑、炸裂、元件引脚虚焊或断裂的痕迹;闻是否有焦糊味;通电后(在确保安全的前提下,如使用隔离变压器)触摸关键芯片、功率管等是否异常发烫,这些初步检查往往能快速定位一些明显的故障点。

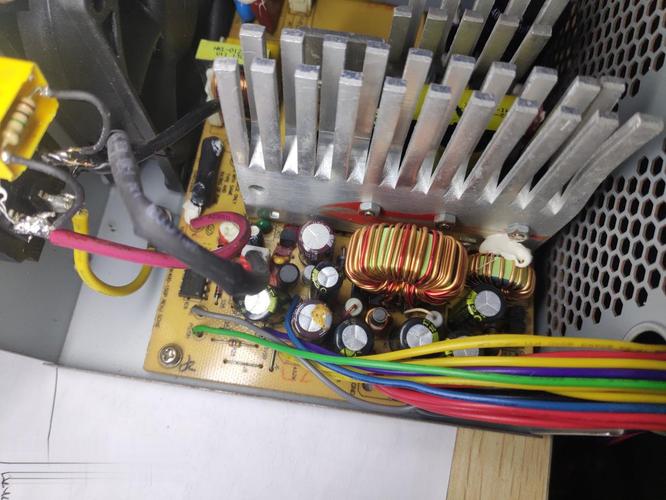

海尔p32r1电源维修-图2
(图片来源网络,侵删)

交流输入与抗干扰电路检修

交流输入部分主要包括保险管、压敏电阻、浪涌抑制器(NTC)、共模电感及滤波电容等,这是电源的“入口”,也是故障的高发区。

  1. 保险管:若保险管熔断,说明后级电路存在严重短路,此时不能盲目更换保险管,必须先排查短路原因,常见原因有:整流桥击穿、PFC开关管(如MOSFET)击穿、主开关管击穿、以及AC-DC输入端滤波电容严重漏电或击穿等。
  2. 压敏电阻与NTC:压敏电阻在电网电压过高时会击穿短路,导致保险管熔断,NTC在开机瞬间呈现较大阻值以限制浪涌电流,若损坏常表现为开路或阻值变大,可用万用表电阻档进行检测。
  3. 共模电感与滤波电容:共模电感通常不易损坏,若引脚虚焊或内部短路也会导致保险熔断,输入端的X电容和Y电容主要用于滤除共模和差模干扰,若失效可能导致电源工作不稳定或电磁兼容性超标。

PFC电路检修

海尔P32R1的电源板通常采用有源PFC电路,其作用是提高功率因数,减少电网谐波污染,并为主电源提供较为稳定的直流电压(通常为380V左右),PFC电路的核心器件包括PFC控制器芯片(如常见的L6562、NCP1653等)、PFC开关管(MOSFET)、PFC电感、PFC二极管(如超快恢复二极管或碳化硅二极管)以及PFC输出滤波大电容(通常为450V以上耐压)。

PFC电路常见的故障现象有:PFC输出电压低(远低于380V)、无输出、PFC开关管屡损等。

  1. PFC输出电压低

    • 检查PFC使能信号是否正常送入PFC控制器芯片。
    • 检测PFC控制器芯片的供电脚(如VCC)电压是否正常。
    • 检查PFC开关管的驱动波形是否正常(需用示波器),若无驱动或驱动异常,可能是控制器芯片损坏或外围元件故障。
    • 检查PFC电感是否开路或匝间短路。
    • 检查PFC二极管是否正向压降过大或反向漏电严重。
    • 检查PFC输出滤波电容是否容量下降、漏电或失效。
  2. PFC开关管屡损

    • 首先检查PFC开关管本身是否有质量问题。
    • 检测PFC驱动波形是否存在过冲、振荡现象,栅极电阻是否阻值变大或开路。
    • 检查PFC控制器芯片是否输出异常的驱动信号。
    • 检查PFC电路的过流、过压保护电路是否误动作。
    • 检查PFC电感是否短路,导致开关管电流过大而烧毁。

主开关电源检修

主开关电源负责将PFC输出的380V高压转换为整机所需的各种低压直流电压,如+12V、+5V、+5V_STB(待机电压)、+24V(若用于背光)等,其核心包括PWM控制器芯片(如UC384x系列、OB2268等)、主开关管(MOSFET)、变压器、次级整流二极管(或肖特基二极管)、滤波电容等。

  1. 待机电压(如+5V_STB)异常: 待机电压通常由一个小型的辅助开关电源或主电源的一个独立绕组产生,若待机电压无输出或偏低,重点检查:

    • 待机控制电路是否正常(如CPU发出的待机指令是否送达)。
    • 辅助电源的PWM芯片、开关管、变压器及其次级整流滤波电路。
    • 主电源中负责待机电压输出的绕组、整流二极管和滤波电容。
  2. 主输出电压(如+12V、+5V)异常

    • 电压无输出:检查主开关管是否击穿或未工作;PWM芯片供电及使能信号是否正常;变压器初级回路是否开路;次级整流二极管是否开路;输出是否因过压、过流保护而被锁定。
    • 电压偏低:检查主开关管导通时间是否过短(PWM芯片问题或反馈环路问题);次级整流二极管正向压降是否过大;输出滤波电容是否容量下降;负载是否存在过流情况(可断开负载接假负载判断)。

保护电路检修

电源板通常具备完善的保护功能,如过压保护(OVP)、过流保护(OCP)、过载保护(OLP)、短路保护(SCP)、欠压保护(UVP)等,当保护电路动作时,电源会停止工作或输出电压下降,表现为“三无”(无图、无光、无声)或自动关机。

维修时,若怀疑是保护电路动作,可尝试:

  1. 逐一排查法:暂时断开 suspected 的保护支路(需谨慎,防止扩大故障),观察电源是否能恢复正常工作,从而定位是哪个保护点误动作。
  2. 关键电压监测:在通电状态下,监测PWM芯片的保护检测引脚电压,当电压达到保护阈值时,观察芯片是否停止输出驱动脉冲。
  3. 常见保护元件:稳压管(TVS)、晶闸管(SCR)、比较器等是构成保护电路的常见元件,其损坏或参数变化易导致保护误动作或失效。

维修注意事项与技巧

  1. 元件代换:维修时,应尽量使用原参数或更高参数的元件代换,特别是功率管、电解电容、快恢复二极管、PWM芯片等,其耐压、电流、容量等参数必须满足要求。
  2. 焊接工艺:良好的焊接是维修质量的保证,避免虚焊、假焊,焊接功率管等发热元件时,注意散热。
  3. 反馈环路:开关电源的反馈环路(如光耦、TL431等)是稳定输出电压的关键,其开路或短路会导致输出电压异常。
  4. 示波器使用:示波器是检修开关电源的利器,可以直观地观察PWM波形、驱动波形、反馈波形等,快速判断故障点。
  5. 资料查阅:尽可能找到海尔P32R1电源板的原理图或维修图纸,这能极大提高维修效率。

海尔P32R1电源板常见故障与检测点参考表

故障现象 可能原因 检测要点
保险管熔断 整流桥击穿、PFC开关管击穿、主开关管击穿、输入滤波电容严重漏电/击穿 断电后用万用表二极管档/电阻档检测上述元件是否短路
无待机电压 辅助电源故障、待机控制电路异常、+5V_STB形成电路元件损坏(如变压器、二极管、电容) 检测辅助电源PWM芯片供电、待机控制信号、+5V_STB输出端电压及整流滤波元件
PFC输出电压低 PFC控制器或驱动异常、PFC开关管不良、PFC电感问题、PFC二极管/电容损坏 检测PFC控制器VCC、驱动波形、PFC开关管D-S极电压、PFC输出电压
主输出电压无 主开关管未工作、PWM芯片异常、变压器初级回路开路、次级整流电路开路、保护动作 检测主开关管VGS电压、PWM芯片驱动输出、变压器初级电压、次级整流二极管
主输出电压偏低 反馈环路异常(光耦、TL431)、次级整流二极管压降大、输出电容容量下降、负载过流 检测光耦、TL431工作状态、次级二极管正向压降、输出电容ESR、断开负载测电压
屡损开关管/PFC管 驱动波形异常(过冲、振荡)、栅极电阻变大、控制器芯片损坏、电感短路、负载过重 用示波器观察驱动波形,检查栅极电阻、控制器芯片输出、电感感量、负载情况

相关问答FAQs

问1:海尔P32R1电源板维修时,如果发现PFC开关管和主开关管同时击穿,可能的原因有哪些? 答:PFC开关管和主开关管同时击穿,通常表明存在较为严重的系统性故障或瞬间的强冲击,可能的原因包括:

  1. 市电异常:电网电压过高,导致PFC电路和主电源同时承受过高电压而击穿开关管。
  2. PFC电路故障引发主电源异常:例如PFC输出电压过高(可能因PFC控制环路或稳压电路失效),导致主电源开关管因过压而击穿,进而可能引发PFC开关管因负载异常而损坏。
  3. 驱动电路异常:若PFC和主开关管的驱动电路共用某些供电或控制部分,且该部分异常,可能导致两个开关管的驱动信号同时异常,如驱动电压过高、出现强烈振荡等,使开关管因过压或过流而击穿。
  4. 共用的保护电路失效:若过压保护电路失效,在电网电压异常或PFC输出电压异常时,无法及时切断驱动,导致开关管损坏。
  5. 元件质量问题:虽然概率较低,但一批次的开关管或相关驱动元件可能存在共性质量问题。

问2:维修海尔P32R1电源板时,如何判断是电源板自身故障还是负载(如主板、背光板)故障导致电源工作异常? 答:区分电源板故障与负载故障是维修的关键,常用方法如下:

  1. 假负载法:断开电源板与所有负载(主板、背光板等)的连接,在电源板的主要输出端(如+12V、+5V)接上相应功率的假负载(如汽车灯泡或电阻),然后通电测量输出电压是否正常,若电压恢复正常,则说明故障在负载侧;若电压仍异常,则故障在电源板本身。
  2. 电流测量法:在电源板与负载之间串联电流表(或使用带有电流测量功能的万用表),测量负载工作电流是否正常,若电流远大于正常值或为零,且电源板输出电压异常,则可能负载存在短路或开路故障。
  3. 逐路断开法:若负载有多路,可逐路断开负载,观察电源板输出是否恢复正常,先断开背光板,若主电压(如+12V、+5V)恢复正常,则说明背光板存在短路故障。
  4. 电压追踪法:在通电状态下(注意安全),测量负载侧关键供电点的电压是否与电源板输出端电压一致,若负载侧电压明显偏低或无电压,而电源板输出端电压正常,则可能是连接排线或负载端接口接触不良。
