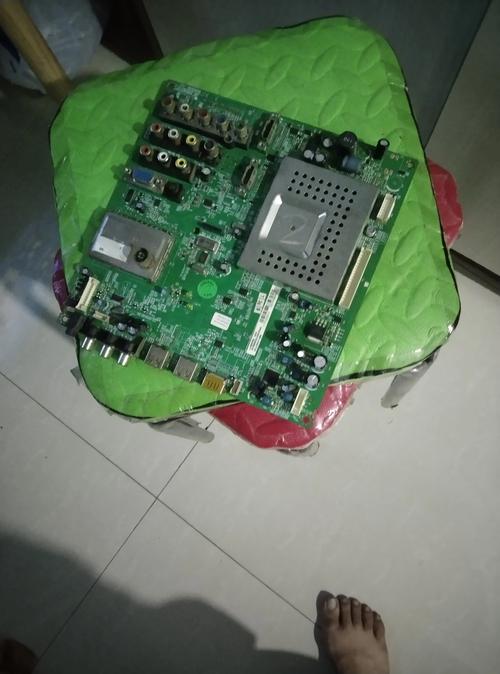

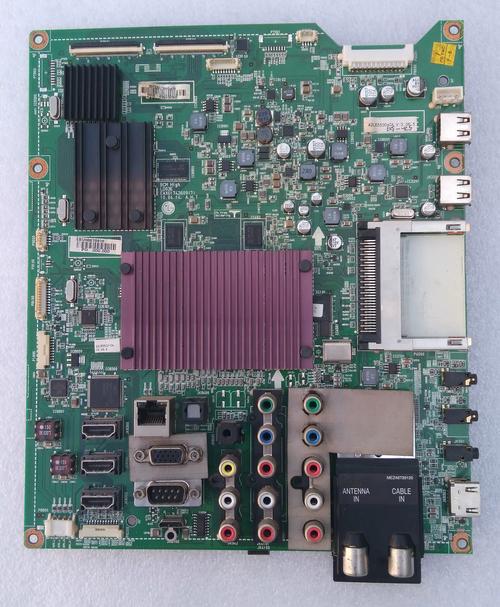

l32m61b主板维修是一项需要专业知识和细致操作的技术工作，涉及对主板电路、芯片、接口等多方面的检测与故障排除，该主板通常应用于特定型号的设备，其维修需结合电路图和实际故障现象进行综合分析，以下从常见故障类型、维修工具与流程、关键部件检测及注意事项等方面展开详细说明。
常见故障类型及初步判断
l32m61b主板的故障表现多样，需通过观察、测量等方法初步定位问题，常见故障包括：
- 无法开机：电源指示灯不亮，风扇不转动，可能原因包括电源供电异常、主板短路、时钟电路故障或CPU供电问题。
- 开机无显示：电源正常但屏幕无信号，需检查显卡接口、内存条、BIOS芯片及北桥芯片。
- 接口功能失效：如USB接口不识别、声卡无输出等，通常与对应接口芯片或供电电路相关。
- 频繁死机或重启：可能由内存兼容性问题、散热不良、电容鼓包或供电不稳导致。
维修工具与准备
维修前需准备以下工具：
- 万用表：用于测量电压、电阻及通断，判断供电是否正常。
- 示波器：检测时钟、复位等关键信号波形，适用于信号类故障排查。
- 编程器：用于重刷或修复BIOS芯片固件。
- 热风枪：拆卸或焊接BGA芯片（如北桥、南桥）。
- 放大镜：观察电路板细微损伤或虚焊点。
需准备该主板的电路图、点位图及BIOS文件,以便参考。
维修流程与关键检测步骤
外观检查与清洁
首先观察主板是否有明显物理损伤，如电容鼓包、烧黑痕迹、断线或虚焊，使用酒精清洁主板表面,排除因灰尘或氧化导致的接触不良问题。
供电电路检测
供电电路是主板维修的核心，需重点检测以下部分：
- 电源接口供电：用万用表测量ATX电源接口的各路电压（如+12V、+5V、+3.3V），是否与标准值偏差超过5%。
- CPU供电电路：检测供电场管、PWM芯片及电感是否正常，可通过测量对地阻值判断是否存在短路。
- 内存与芯片组供电：检查内存插槽附近的稳压芯片（如RT9173）输出电压是否稳定。
以下为常见供电电压参考值：
| 测试点 | 标准电压（V） | 允许偏差范围 |
|--------------|--------------|--------------|
| ATX接口+12V | 12 | ±0.6 |
| 内存供电 | 1.8/1.5 | ±0.1 |
| BIOS芯片供电 | 3.3 | ±0.2 |
时钟与复位信号检测
- 时钟信号：用示波器测量CPU、内存、PCI插槽的时钟频率（通常为14.318MHz、33MHz等），若无波形则检查时钟芯片及周边晶振。
- 复位信号：开机瞬间测量复位电压是否由低变高，若持续低电平则可能存在短路或复位电路故障。
关键芯片检测
- BIOS芯片：若开机无显示且无报警声，需用编程器读取BIOS数据，与原厂文件对比，必要时重刷或替换芯片。
- 南桥/北桥芯片：检查BGA芯片是否虚焊，可通过加焊或植球处理，若芯片损坏，需更换同型号芯片。
- I/O芯片：控制接口功能失效时，检测I/O芯片供电及通信线路是否正常。
接口与插槽检测
- 内存插槽：清理金手指，用万用表检测对地阻值是否正常，排除短路或断路。
- USB/声卡接口：测量接口针脚电压，排查数据线或供电问题。
维修注意事项
- 防静电操作：佩戴防静电手环，避免人体静电损坏敏感元件。
- 精准焊接：更换BGA芯片时，控制热风枪温度（约350℃）和时间，避免烧毁主板。
- 逐步排查：先供电后信号，先简单后复杂，避免盲目拆卸导致故障扩大。
- 备份与记录：维修前备份BIOS数据，记录关键点电压值，便于后续对比分析。
相关问答FAQs
Q1：维修l32m61b主板时，如何判断是CPU供电问题还是主板故障？
A1：可通过以下方法区分：1）短接电源绿线与黑线测试电源是否正常输出；2）测量CPU供电电路中核心电压（如Vcore）是否稳定，若电压波动或无输出，则可能是供电场管、PWM芯片或相关电容损坏；3）替换同型号CPU测试，若问题依旧，则可判定为主板故障。
Q2：主板开机后只有风扇转动，但无显示也无报警声，如何快速定位故障？
A2：此类故障通常与BIOS、CPU或内存相关，排查步骤如下：1）清除CMOS，重置BIOS设置；2）重新插拔内存条，更换内存插槽或用替换法测试内存是否损坏；3）检查CPU是否安装到位，针脚是否弯曲；4）若以上正常，则用编程器检测BIOS芯片是否固件损坏,必要时重刷BIOS。
