开关电源维修过程中，“防炸机”是维修人员必须高度重视的安全问题，尤其是对初级侧高压大容量电容（如滤波电容）的放电处理、输入电压的异常检测以及保护电路的验证，稍有不慎就可能引发元件炸裂、电路损坏甚至人身危险，所谓“防炸机电路”，并非指某个独立的功能模块，而是指在维修和设计中，通过一系列防护措施、检测手段和电路设计，来降低电源在异常状态下发生爆炸或损坏风险的综合策略，以下从维修实践角度，详细解析开关电源维修中的“防炸机”要点及相关电路设计思路。
维修前的“防炸机”准备工作
维修开关电源前，必须先切断输入电源，并对高压大容量电容进行充分放电，这是最基础也是最关键的一步，因为即使断电后，电容中存储的电荷仍可能高达数百伏，若直接操作极易引发电击或电容爆裂，放电时，应使用大功率电阻（如5W/10Ω-100Ω）进行短接，避免用导线直接短接导致放电电流过大损坏电容或产生火花，对于部分电源中带有放电电阻的，可等待自然放电，但为确保安全，建议人工强制放电，需使用万用表测量电容两端电压，确认降至安全范围（通常低于50V）后再进行操作。
关键保护电路的检查与修复
开关电源的“防炸机”核心在于其内置的保护电路，主要包括过压保护（OVP）、过流保护（OCP）、过热保护（OTP）等，维修时，需重点检查这些保护电路是否正常工作,避免因保护失效导致炸机。
过压保护（OVP）电路

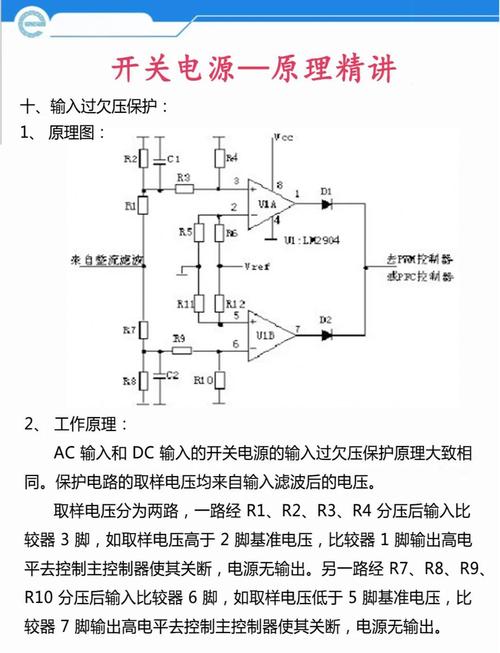

OVP电路用于检测输出电压或输入电压是否超过安全阈值，若异常则触发保护，切断或降低电源输出，常见的OVP电路由分压电阻、稳压管（如TVS）、比较器（如LM393）或PWM控制器内置的OVP引脚组成，维修时，需检查分压电阻是否变值、稳压管是否击穿短路、比较器是否正常工作，在反激式电源中，若次级OVP电路的稳压管击穿，可能导致PWM控制器误判过压而停止输出；若分压电阻开路，则可能失去过压检测功能，导致输出电压飙升炸毁初级开关管（如MOSFET）。
过流保护（OCP）电路
OCP电路通过检测开关管电流或输出电流，实现过流时限制输出或关断电源，常见的OCP方式有电流检测电阻法（如初级mosfet的Rds(on）检测）、电流互感器法或PWM控制器内置的电流比较器，维修时，需检查电流检测电阻是否变值或开路（可能导致OCP失效）、电流互感器是否短路、以及相关比较器或光耦反馈电路是否正常，若初级电流检测电阻阻值增大，可能导致OCP阈值降低，电源频繁启动保护；若电阻开路，则失去过流保护,开关管因过流而烧毁时可能引发炸机。
软启动电路

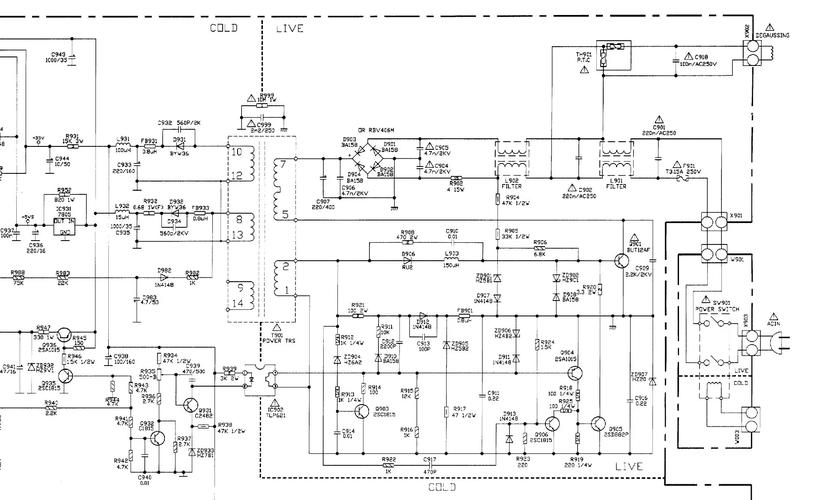

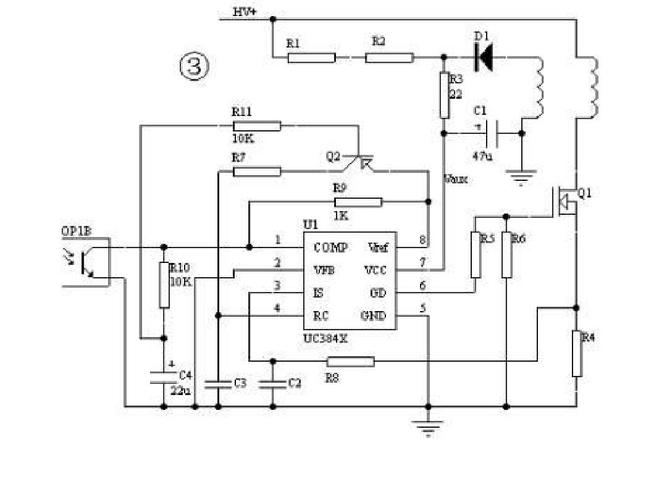

软启动电路用于电源启动时逐步升高输出电压，避免冲击电流过大损坏元件，通常由电容、电阻和二极管组成，通过控制PWM控制器的软启动引脚电压缓慢上升，若软启动电容失效（如漏电），可能导致启动时间过短，开关管因承受过大电流而损坏，严重时引发炸机，维修时需检查软启动电容容量是否正常,相关电阻是否开路。
输入级与关键元件的防护设计
维修时，输入端的保险丝、压敏电阻（MOV）、共模电感等元件也是“防炸机”的重点，保险丝在过流或短路时熔断，保护后级电路；压敏电阻在输入电压过高时导通，吸收浪涌能量，若保险丝选用规格过小或压敏电阻老化失效，可能导致输入电压异常时无法保护，进而炸毁初级整流桥、开关管等元件，初级开关管（MOSFET/IGBT）的耐压、电流参数需符合设计要求，若代换时参数不足,易在高压或大电流下击穿炸裂。
维修中的“防炸机”操作技巧
- 逐步加电测试：维修后不建议直接加全电压，可先用调压器将输入电压调至较低值（如50%额定电压），观察输出电压是否正常、有无异响或冒烟，确认无误后再逐步升高电压至额定值。
- 隔离测试：对于多路输出的电源，可逐一断开负载，判断是否因负载短路导致保护失效。
- 散热检查：大功率电源需确保散热良好，过热会导致元件性能下降甚至炸机，维修后需检查风扇是否正常、散热片是否安装到位。
常见故障与“防炸机”关联分析
| 故障现象 | 可能原因 | “防炸机”关联要点 |
|---|---|---|
| 开机瞬间炸管 | OVP/OCP失效、软启动异常 | 检查OVP分压电阻、稳压管；OCP检测电阻；软启动电容是否正常。 |
| 空载炸机 | 反馈回路开路、初级储能过大 | 检查光耦、TL431等反馈元件；确认初级缓冲电路（RCD吸收）是否完好。 |
| 输出电压过高炸机 | 误差放大器损坏、PWM控制器异常 | 检查误差放大器（如TL431）基准电压、光耦是否正常；PWM控制器Vcc电压及驱动输出是否异常。 |
相关问答FAQs
Q1：维修开关电源时，为什么一定要先给高压电容放电？
A：高压电容（如输入滤波电容）在断电后仍会存储大量电荷，电压可能高达300V以上，若未放电直接操作，一方面可能导致人体触电，另一方面电容通过工具或元件瞬间放电会产生大电流，可能引发电容爆裂（因内部气压升高）、元件损坏甚至电弧火花，引发炸机风险，必须使用大功率电阻短接放电,并用万用表确认电压安全。
Q2：如何判断开关电源的过压保护（OVP）电路是否正常？
A：判断OVP电路是否正常可通过以下步骤：1）断开负载，在输出端接假负载（如大功率电阻），缓慢调高输入电压（使用调压器），同时监测输出电压；2）当输出电压达到OVP阈值时（通常为额定电压的1.1-1.2倍），观察电源是否触发保护（输出电压下降或停止输出）；3）若未触发保护，则可能是OVP电路故障，需检查分压电阻、稳压管、比较器等元件是否损坏或参数异常，维修时切勿直接短接OVP检测点,否则可能导致电源失去保护而炸机。
