核心安全警告（最重要！）
在开始任何操作之前,请务必牢记：

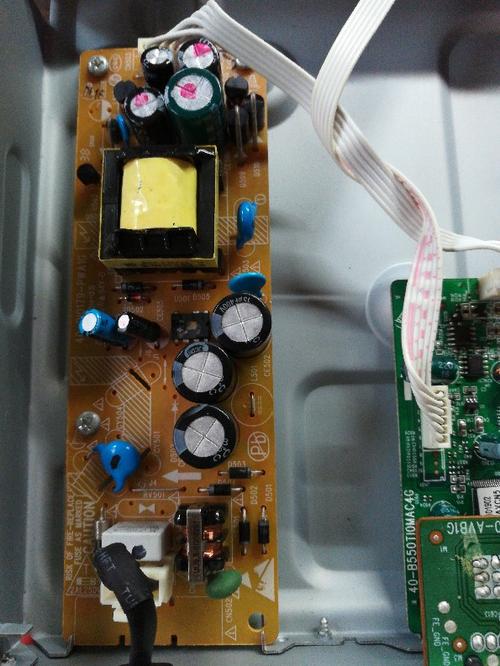

（图片来源网络，侵删）
- 高压危险！ DVD开关电源在待机时，滤波电容（通常为400V左右）会储存大量电荷，即使拔掉电源插头，电容上依然有高压。维修前，必须对大容量滤波电容进行放电操作！
- 放电方法： 用一个功率大一点的（如5W-10W）电阻，两端接上绝缘表笔，或用带绝缘手柄的螺丝刀，直接并接在电容两端，听到“啪”的一声，看到火花，表示已放电，最好重复几次,确保电压为零。
- 隔离变压器： 强烈建议使用隔离变压器，它可以有效隔离市电的零线与火线，防止因设备带电或维修不当导致触电事故，同时也能避免因热地（开关电源部分）与冷地（市电输入部分）混接而烧毁万用表。
- 专业工具： 准备好万用表、示波器（非常有帮助）、电烙铁、吸锡器、常用电子元件等。
DVD开关电源的基本构成
了解基本构成有助于我们快速定位故障点,一个典型的DVD开关电源主要包括：
- 输入滤波电路： 包括保险丝、压敏电阻、互感滤波器、X电容、Y电容等，作用是滤除电网干扰,也防止电源本身干扰电网。
- 整流滤波电路： 由桥式整流堆（或四个二极管）和高压大容量电解电容（如400V/100μF）组成，作用是将220V交流电整流成约300V的脉动直流电,再滤波成平滑的直流电。
- 开关振荡电路： 这是核心部分。
- 启动电路： 为PWM（脉宽调制）控制器提供初始工作电压。
- PWM控制器芯片： 如常见的 KA3842/KA3843/KA3844、 UC3842、 TEA1520、 OB2263 等，它负责产生高频脉冲信号,驱动开关管工作。
- 开关管： 通常是 MOSFET 或 GTR（大功率三极管）,它是功率变换的核心元件。
- 开关变压器（T1）： 也叫开关变压器或脉冲变压器,用于能量传递和电压变换。
- 稳压与反馈电路：
- 取样电路： 通常从副边（低压输出端）取样，通过光耦（如PC817）反馈到原边PWM芯片的反馈端（如2脚）。
- 光耦： 实现原边（高压）和副边（低压）之间的电气隔离,传递电压和电流信号。
- 基准电压源： 通常在PWM芯片内部或外部,用于稳压比较。
- 输出整流滤波电路： 由副边开关二极管（如FR107、肖特基二极管）和低压电解电容组成，作用是将开关变压器感应的脉冲电压整流滤波成+5V、+12V、-12V、+3.3V等直流电压供给主板。
- 保护电路：
- 过流保护： 通常通过检测开关管源极（S极）或原边绕组的电流实现。
- 过压保护： 通过反馈电路或专门的电压检测芯片实现。
- 欠压保护： PWM芯片内部通常有此功能,当输入电压过低时停止工作。
常见故障现象与维修思路
故障现象一：整机无反应，指示灯不亮
这是最常见的故障,通常意味着电源没有工作。
维修思路： 从前到后，逐步排查，重点检查供电回路和短路/开路点。
维修步骤：

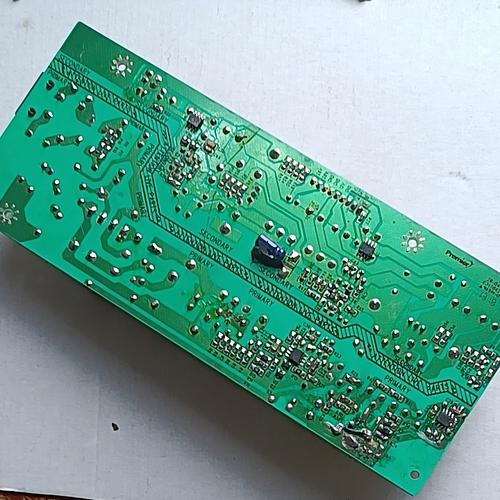

（图片来源网络，侵删）
-
外观检查：
- 观察保险丝是否熔断，如果保险丝发黑或熔断,说明电路存在严重短路。
- 检查电路板是否有明显烧焦、发黑、元件炸裂（如电容、开关管）的痕迹。
-
测输入端电阻（关键步骤）：
- 拔掉电源所有负载（从主板上拔下电源插头）。
- 将万用表调至 电阻档（R×1k或R×10），红黑表笔分别接电源插头两端的直流输入端（即整流桥的交流输入端）。
- 正常情况： 阻值应在几十千欧以上，且有一定充放电现象（表针先摆动后回到一个较大阻值）。
- 阻值很小或为零： 说明输入回路存在严重短路，常见故障点：
- 整流桥击穿短路。
- 主滤波电容（400V）击穿短路。
- 开关管（D-S极）击穿短路。 （这是最高发的故障点之一！）
- PFC电路（如果有的话）的MOSFET击穿。 （部分新型DVD电源有PFC电路）
- 阻值无穷大： 说明保险丝或压敏电阻开路，常见故障点：
- 保险丝熔断。 （需先排除短路故障后才能更换新保险丝）
- 压敏电阻（RV）因电网电压过高而烧毁开路。
-
排查短路点：
- 如果测到输入端短路，逐一拆下怀疑的元件（如整流桥、主滤波电容、开关管）测量,找到并更换损坏的元件。
- 特别注意： 开关管击穿，一定要检查导致其损坏的周边元件！否则换新管后很可能再次击穿，必须检查：
- PWM控制芯片（如3842）是否损坏。
- RCD吸收回路（如果有的话）的元件是否失效。
- 开关管栅极的驱动电阻是否开路或阻值变大。
-
如果保险丝熔断但输入端不短路：

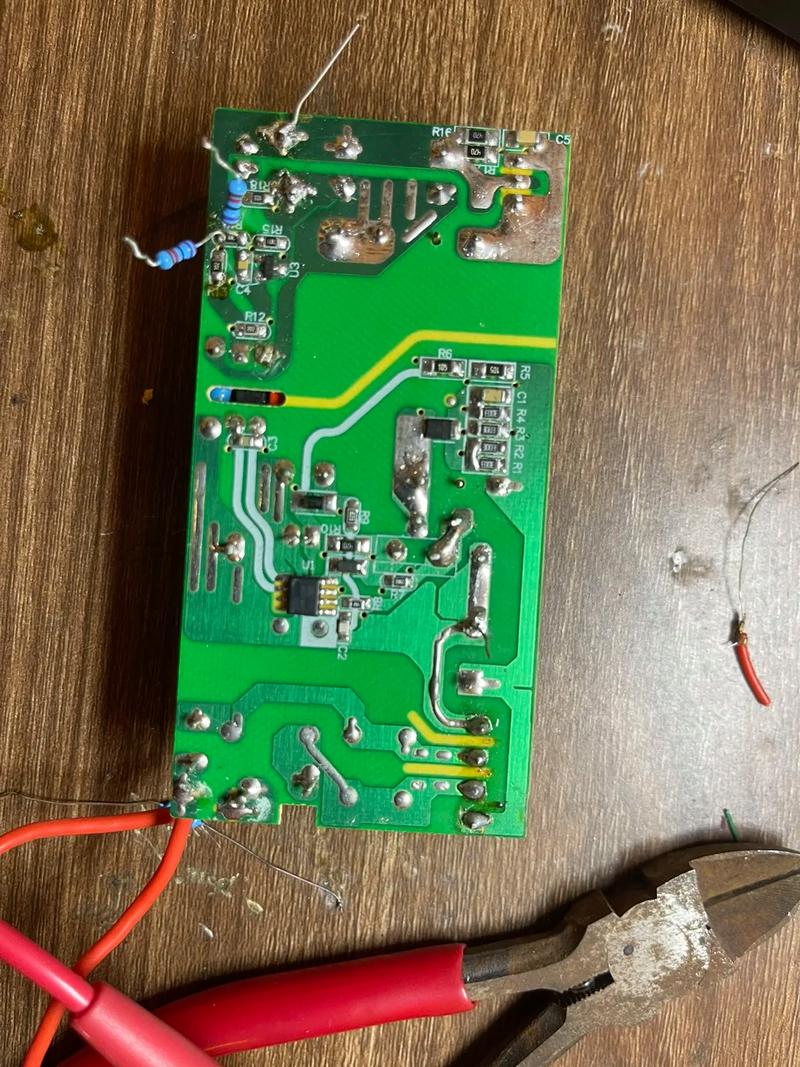

（图片来源网络，侵删）- 这说明存在瞬间过流或高压冲击，常见故障点：
- 启动电阻变值或开路。
- PWM芯片性能不良。
- 尖峰吸收回路元件失效。
- 这说明存在瞬间过流或高压冲击，常见故障点：
-
如果保险丝完好，输入端电阻正常：
- 说明电源未启动，但输入部分无问题，重点检查 开关振荡电路。
- 测PWM芯片供电脚（VCC）： 正常电压应在10-17V之间，如果无电压，检查：
- 启动电阻（通常有几只高阻值电阻，如100k-1MΩ）是否开路。
- VCC滤波电容是否失效或漏电。
- 测PWM芯片输出脚（OUT）： 正常应有高频脉冲输出（可用示波器看，或用万用表AC档测，应有零点几伏的电压），如果无输出，且VCC电压正常，则基本可判断 PWM芯片已损坏。
- 检查开关管栅极（G极）： 如果PWM芯片有输出但开关管不工作，可能是 栅极驱动电阻开路 或 开关管本身损坏（G-S极间开路）。
故障现象二：有部分电压输出，但电压偏低或偏高
这通常是 稳压反馈电路 出了问题。
维修思路： 跟踪电压反馈路径,从输出端一直查到PWM芯片。
维修步骤：
- 测量输出电压： 用万用表精确测量各路输出电压（如+5V、+12V）。
- 检查负载： 确保负载（主板）没有短路或过载，可以 断开所有负载，在电源输出端接一个假负载（如一个汽车灯泡或大功率电阻）再测电压，如果电压恢复正常,说明是负载问题。
- 检查反馈电路： 如果断开负载后电压依然异常，则重点检查反馈回路。
- 光耦： 测量光耦的发光二极管侧（1、2脚）和光敏三极管侧（3、4脚），正常情况下，发光二极管应有正向压降（约1V左右），光敏三极管应有阻值变化，如果损坏，会导致反馈中断或错误,使电压失控。
- 取样电阻： 检查副边（+5V或+12V输出端）的取样电阻（通常是一颗精度较高的精密电阻，如1k
