纳米压印技术是一种通过机械复制方式在纳米尺度上实现图案化制备的技术,其核心思想类似于传统印刷术，但精度可达到纳米级别，该技术由普林斯顿大学Stephen Chou教授于1995年首次提出，通过将带有纳米图案的模板（模具）在压力作用下压印到涂有抗蚀剂的基底上，经固化、脱模后实现图案转移，具有分辨率高、成本低、生产效率高等优势，迅速成为纳米制造领域的重要技术之一。

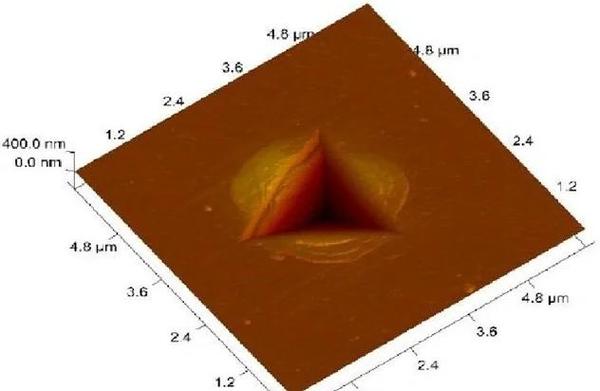

纳米压印技术的基本原理与分类

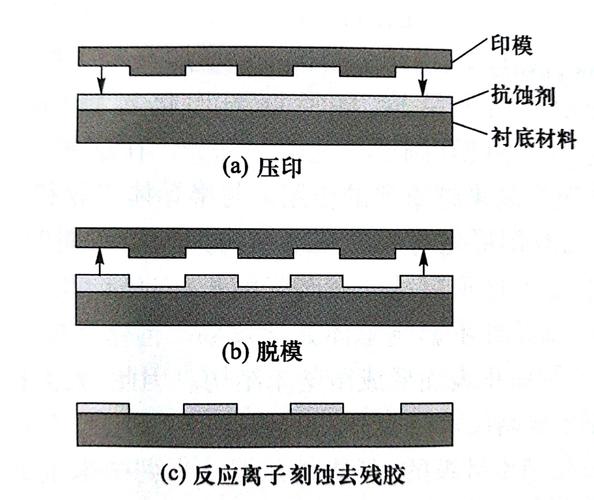

纳米压印技术的实现过程通常包括模板制备、基底涂胶、压印、固化、脱模及刻蚀等步骤，根据固化方式的不同，主要可分为热压纳米压印（Nanoimprint Lithography, NIL）、紫外纳米压印（UV-NIL）和微接触压印（Microcontact Printing, μCP）三大类，热压压印通过加热使抗蚀剂软化，在压力作用下流动填充模板图案，冷却后固化成型；紫外压印则采用紫外光固化液态抗蚀剂，工艺温度更低，适用于热敏感基底；微接触压印利用弹性印章（如PDMS）转移分子墨水，实现化学图案化，常用于生物传感器制备，还有基于滚筒的卷对卷（Roll-to-Roll）纳米压印技术，可大幅提升大面积基底的加工效率，适合柔性电子器件的规模化生产。
纳米压印技术的核心优势

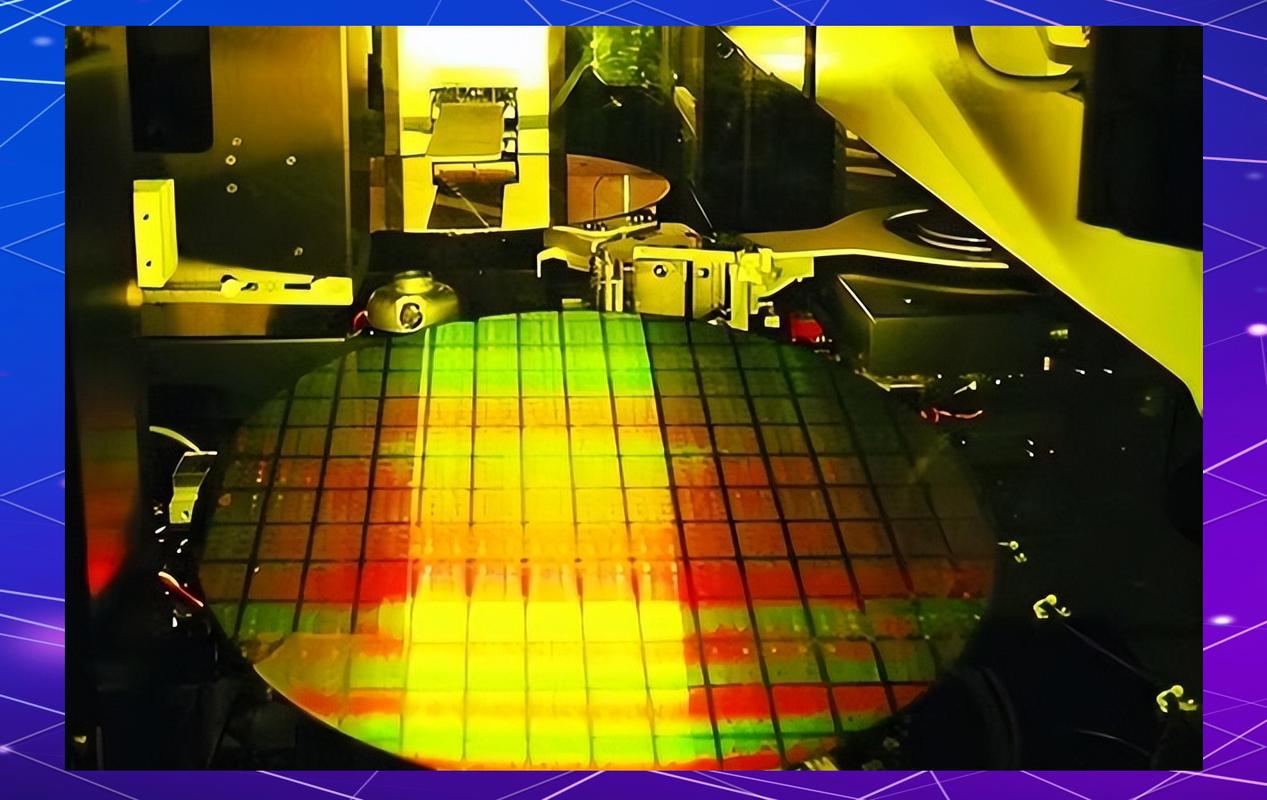

与传统光刻技术相比,纳米压印技术无需复杂的光学系统和高能光源，仅通过机械压印即可实现高分辨率图案，其分辨率主要取决于模板的加工精度，目前已可实现10 nm以下的特征尺寸，由于工艺步骤简化，设备成本可降低至传统光刻的1/5至1/10，且生产效率显著提升，单次压印即可覆盖大面积区域（如晶圆级或柔性卷材），纳米压印技术对材料适用性广，可加工聚合物、金属、无机材料等多种基底，并通过结合干法刻蚀、电镀等后续工艺，实现三维微纳结构的制备。
纳米压印技术的关键工艺环节
模板制备是纳米压印技术的核心环节,通常采用电子束光刻（EBL）或聚焦离子束（FIB）刻蚀技术在硅、石英或镍基底上制备纳米图案，模板的精度和耐用性直接决定压印质量，对于大面积模板，还需考虑模板的平整度和变形控制，可通过纳米压印技术本身进行模板复制，降低成本，抗蚀剂的选择同样关键，热压压印多使用热塑性聚合物（如PMMA），而紫外压印则采用丙烯酸酯类紫外固化胶，其粘度、固化速度及脱模性能需根据应用场景优化，压印过程中，压力、温度、时间等参数需精确控制，避免图案缺陷或基底损伤，脱模环节是技术难点，模板与抗蚀剂之间的粘附力易导致图案撕裂或残留，需通过模板表面修饰（如氟化处理）或优化脱模工艺解决。
纳米压印技术的应用领域
光子学与光电器件
纳米压印技术在光子晶体、超构材料、发光二极管（LED）和太阳能电池等领域具有广泛应用，通过制备周期性纳米结构，可调控光子的传播行为，实现高效光子晶体滤波器、激光器等器件，在GaN基LED中，纳米压印制备的图形化蓝宝石衬底（PSS）可提升光提取效率，使发光效率提高30%以上，基于纳米压印的有机太阳能电池（OPV）微纳结构可增强光吸收，提升器件功率转换效率。
生物医学与传感
纳米压印技术可快速制备生物芯片、微流控芯片及组织工程支架，通过加工微孔、沟槽等结构，可实现细胞精准定位与培养，用于药物筛选和组织再生研究，在传感器领域，纳米压印制备的表面等离子体共振（SPR）传感器和光纤布拉格光栅（FBG）传感器，具有高灵敏度和稳定性，可检测生物分子、气体等目标物，基于PDMS印章的微接触压印技术，已在DNA芯片和蛋白质阵列制备中实现商业化应用。
数据存储与电子器件
在数据存储领域,纳米压印技术可用于制备高密度硬盘盘片图案化介质，实现存储容量突破1 Tb/in²，在电子器件方面，通过压印制备有机薄膜晶体管（OTFT）的电极和介电层，柔性显示驱动电路的制备效率显著提升，纳米压印技术还可加工三维微纳电极结构，用于超级电容器和锂离子电池，提升器件能量密度和功率密度。
防伪与安全标识
利用纳米压印技术制备的微纳结构具有独特的光学特性（如结构色、全息效果），难以被复制，广泛应用于钞票、身份证、高端产品的防伪标识，通过制备周期性纳米孔阵列，可在塑料薄膜上实现动态变色效果，提升防伪等级。
其他领域
纳米压印技术在微机电系统（MEMS）中用于制备压力传感器、加速度计等器件的三维结构；在光学领域可制备衍射光学元件（DOE）和超透镜；在能源领域可加工燃料电池的流场板和太阳能电池的减反射涂层，推动新能源技术的发展。
纳米压印技术的挑战与展望
尽管纳米压印技术具有显著优势,但其规模化应用仍面临挑战，模板的磨损与寿命问题在大面积压印中尤为突出，需开发高硬度、低表面能的模板材料（如金刚石、碳化硅），压印过程中的缺陷控制（如气泡、图案畸变）、多层套刻精度提升及与CMOS工艺的兼容性仍需突破，纳米压印技术将向更高分辨率（<5 nm）、更大面积（如G级晶圆）、柔性化及智能化方向发展，并结合人工智能优化工艺参数，实现更高效、更稳定的纳米制造，随着技术的成熟，纳米压印有望在量子器件、神经形态计算等前沿领域发挥关键作用，成为推动纳米科技产业化的重要工具。
相关问答FAQs
Q1: 纳米压印技术与传统光刻技术相比有哪些核心优势？
A1: 纳米压印技术的核心优势在于：①分辨率高，可突破传统光衍射极限，实现10 nm以下图案；②设备成本低，无需复杂光学系统，仅为光刻设备的1/5-1/10；③生产效率高，单次压印即可覆盖大面积区域，适合规模化生产；④材料适用性广，可加工聚合物、金属、无机材料等多种基底，且工艺步骤简化，能耗更低。
Q2: 纳米压印技术在柔性电子器件制备中有哪些具体应用？
A2: 在柔性电子领域，纳米压印技术主要用于制备柔性显示、可穿戴传感器及柔性电路，通过卷对卷紫外压印技术可在PET基底上制备OLED像素的微透镜阵列，提升显示亮度；利用微接触压印技术加工石墨烯电极，用于柔性压力传感器；还可制备有机太阳能电池的柔性封装层和超级电容器的三维集流体结构，实现器件的柔性化、轻量化及高性能化。
