弱电电路板维修是电子技术领域的一项实用技能,尤其对于从事设备维护、电子爱好者或相关专业人员而言，掌握基础维修方法能有效提升故障处理能力，本文将从基础工具准备、故障判断流程、常见维修技巧及注意事项等方面，系统梳理弱电电路板维修的入门知识。
基础工具准备
维修弱电电路板前,需配备必要工具，以下是常用工具及其用途：
| 工具名称 | 用途说明 |
|----------------|--------------------------------------------------------------------------|
| 万用表 | 测量电压、电流、电阻，判断电路通断及元件参数是否正常 |
| 电烙铁 | 拆焊和焊接元件，建议选用恒温烙铁（功率30-50W） |
| 吸锡器/吸锡线 | 清理焊点上的多余焊锡，便于元件拆卸 |
| 放大镜/显微镜 | 观察电路板细小线路、虚焊或元件引脚损伤 |
| 示波器 | （可选）检测信号波形，分析电路信号传输是否正常 |
| 维修电源 | 可调压直流电源，用于测试板卡供电稳定性及负载能力 |
故障判断流程
维修电路板需遵循“先断电、后观察、再检测”的原则，具体步骤如下：
- 初步检查：观察电路板是否有明显烧焦、发黑、元件破裂或电容鼓包等物理损伤，检查电源接口、排线是否松动。
- 通电测试：使用维修电源为电路板供电，先调低电压（如1V）逐步升高，监测电流是否异常（如电流过大可能是短路）。

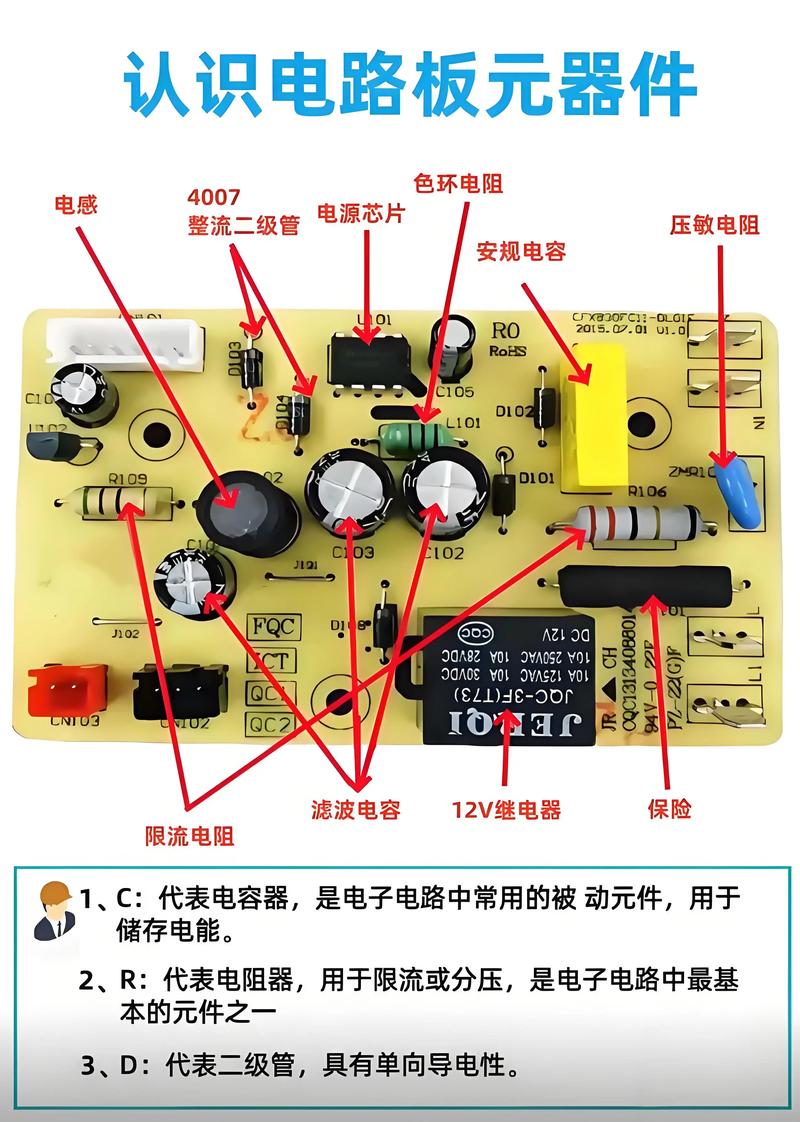

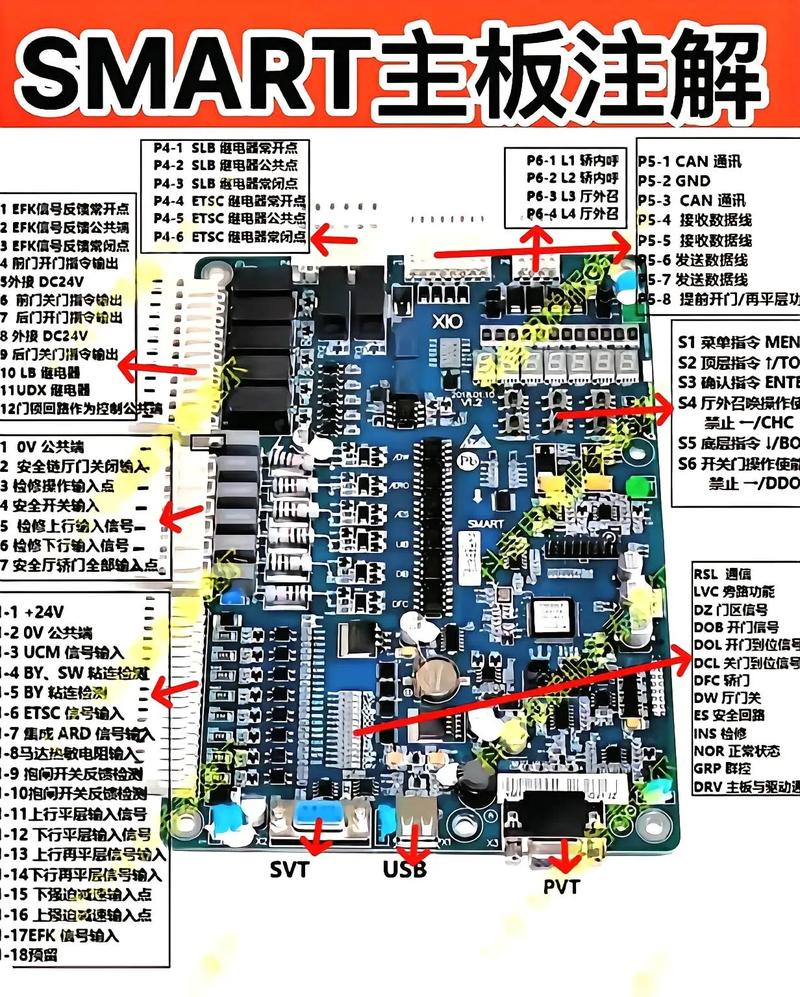

- 分段排查：根据电路功能模块（如电源模块、控制模块、通信接口）分段检测，缩小故障范围，若整个板卡不工作，优先检查电源输入部分的整流桥、滤波电容等元件。
- 重点检测：对可疑元件进行逐一测量，如二极管、三极管极性是否正常，电阻、电容是否开路或短路，集成电路引脚对地阻值是否异常。
常见维修技巧
- 虚焊/冷焊修复：用烙铁重新加热焊点，添加少量焊锡，确保焊点光滑饱满，虚焊常见于高频振动环境下的元件引脚。
- 元件代换：对于损坏的电阻、电容等元件，需选用相同参数的型号代换；代换集成电路时，注意引脚功能是否一致，避免因电压不匹配导致二次损坏。
- 飞线修复：当电路板细小线路断裂时，可用细铜线或漆包线两端焊接连接，飞线长度尽量短以减少干扰。
- 编程芯片修复：若单片机、存储器等芯片程序丢失，需使用编程器重新烧录固件，注意芯片型号与程序版本匹配。
注意事项
- 防静电：佩戴防静电手环，避免人体静电击穿精密元件。
- 断电操作：焊接或测量前务必切断电源，防止短路或触电。
- 记录数据：维修前标记元件位置和参数，特别是多引脚元件，避免装反。
- 小功率焊接：焊接时间控制在3秒内，避免高温损坏元件或铜箔脱落。
相关问答FAQs
Q1：如何判断电路板上的电容是否损坏？
A1：常见损坏现象包括：①外观鼓包、漏液；②用万用表电容档测量，容量远低于标称值或无容量；③并联在电路中时，短路或漏电流过大，电解电容还需注意正负极，接反易爆炸。
Q2：维修时发现某个集成电路引脚对地阻值为0，是否说明芯片损坏？
A2：不一定，需先排除外围元件短路的可能性，如该引脚连接的滤波电容、三极管等是否击穿，若外围元件正常，且多引脚均对地短路，则芯片损坏概率较高，建议直接更换。
