液晶电源板是液晶显示器的“心脏”，负责将220V交流电转换为多路直流电压，为主板、背光板等负载供电，当电源板出现故障时，如输出电压异常、无输出等，维修人员通常需要通过“接假负载”的方法来判断故障范围，假负载维修法是一种安全、高效的电源板故障定位手段，尤其适用于输出端短路或过载保护的故障排查，本文将详细介绍液晶电源板维修中接假负载的操作步骤、注意事项、常见故障分析及解决方案，并结合实例说明其应用技巧。

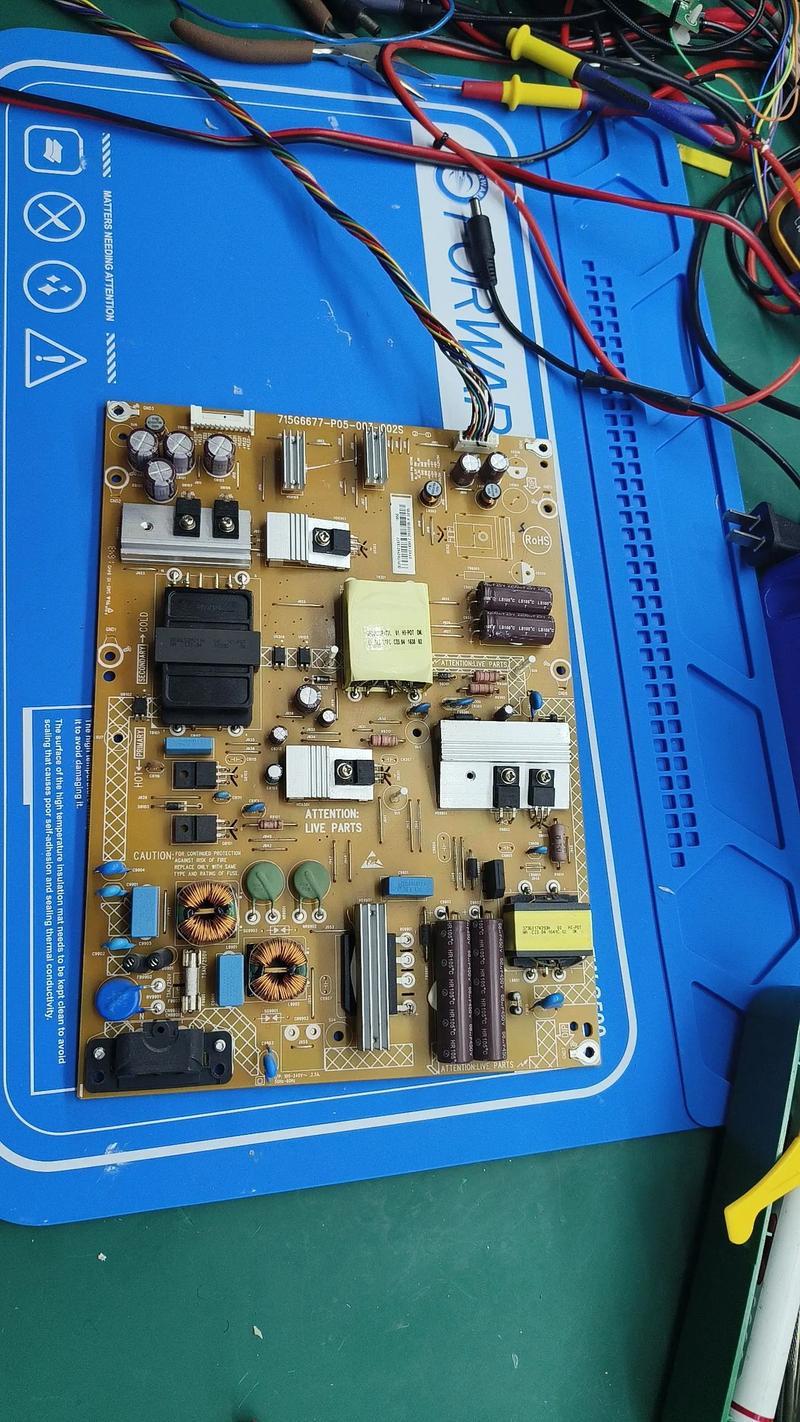

假负载维修的基本原理与准备工作
假负载维修的核心原理是：断开电源板与实际负载（如主板、背光板）的连接，用外部可变电阻或大功率电阻模拟负载，通过测量输出电压和电流的变化，判断电源板是否正常工作，若接假负载后电压恢复正常，说明故障在负载端；若电压仍异常，则故障在电源板本身，操作前需准备以下工具和设备：1）假负载：通常使用水泥电阻或线绕电阻，功率根据电源板输出功率选择（如5Ω/50W、10Ω/30W等），确保电阻功率大于输出功率的1.5倍；2）万用表：用于测量电压、电阻和电流；3）隔离变压器：防止触电，确保维修安全；4）绝缘导线、鳄鱼夹、电烙铁等辅助工具。
假负载维修的操作步骤
- 安全断电与放电：首先断开电源板与市电的连接，短接大容量电容（如450V/100μF）两端进行放电，避免残留电荷损坏元件或引发触电事故。
- 识别输出端与假负载连接：电源板通常有多组输出电压，如12V、5V、24V等，需通过电路图或标识区分各组输出端，对于多路输出的电源板，可分别接假负载测试，也可同时接入（注意总功率不超过电阻额定值），假负载连接时，需将电阻串联到输出回路中，若输出电压为12V/4A，则选择3Ω/50W电阻（R=U/I=12V/4A=3Ω，P=I²R=16A²×3Ω=48W）。
- 通电测试与电压测量：连接隔离变压器后通电，用万用表直流电压档测量各组输出电压，正常情况下，电压应与标称值基本一致（误差±5%以内），若电压无输出或过低，可能是初级电路故障（如市电整流滤波、PWM芯片异常）；若电压过高，则可能为稳压反馈回路开路。
- 电流测量与动态观察：在假负载回路中串联电流表，观察电流是否在正常范围内，若电流为零，说明输出回路开路；若电流过大，可能存在短路或初级元件软击穿，需观察电源板是否有异响、冒烟等现象，发现异常立即断电。
假负载维修的常见故障分析与处理
通过假负载测试,可快速定位电源板故障部位，以下是典型故障现象及排查方向：

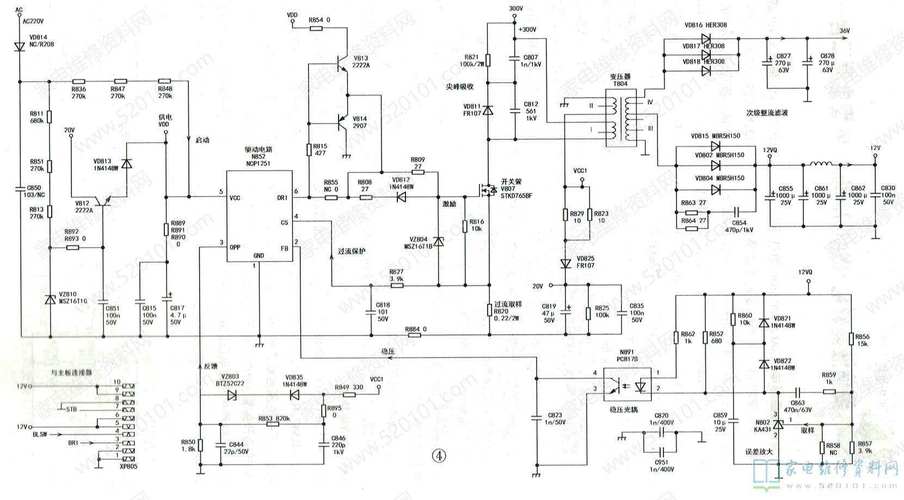

- 所有输出电压为零：此类故障通常在初级电路，检查保险管是否熔断（若熔断，需排查整流桥、开关管是否击穿）、市电输入回路是否开路、PWM芯片（如UC3842）是否起振（用示波器测量其输出脚是否有脉冲信号），若PWM芯片无供电，检查启动电阻是否变值；若有输出但驱动不足，检查反馈电路（如光耦PC817、稳压管）。
- 单路输出电压异常：若仅某一路电压无输出或过低，可能是该路整流二极管开路、滤波电容失效或负载切换电路故障，12V输出异常时，检查肖特基二极管（如SB560）是否击穿，或限流电阻是否烧断，若电压偏高，则多为稳压反馈回路故障（如光耦截止、误差放大器TL431异常）。
- 电压波动或间歇性输出：此类故障多为元件性能不良导致，检查初级滤波电容是否鼓包、失效，或开关管放大倍数不足，也可通过轻敲元件观察电压是否变化，判断虚焊或接触不良问题。
假负载维修的注意事项
- 功率匹配：假负载电阻功率必须足够，避免因过热烧毁，若手头无合适电阻，可采用多只小功率电阻并联（如4只10Ω/10W电阻并联为2.5Ω/40W）。
- 电压隔离：严禁未使用隔离变压器直接通电，防止触电，维修时最好在桌面铺设绝缘垫，操作手保持干燥。
- 动态监测：对于带有过载保护的电源板，长时间接假负载可能导致保护电路启动，因此测试时间不宜过长，建议间歇性通电测量。
- 记录数据：测试时详细记录各组电压、电流值，与正常参数对比，便于后续分析故障。
假负载维修实例分析
一台液晶电视电源板,故障现象为“三无”（无光栅、无声音、无指示灯），拆机后保险管完好，初步判断为初级电路故障，接假负载（10Ω/30W电阻接12V输出端）通电，测量12V输出为0V，测PWM芯片UC3842的7脚（供电端）电压为0V（正常值约17V），检查启动电阻（如180kΩ）开路，更换后通电，7脚电压恢复正常，12V输出升至12.5V，电流为1.2A（正常值约1A），故障排除，此例说明，假负载可快速缩小故障范围，避免盲目拆解。
相关问答FAQs

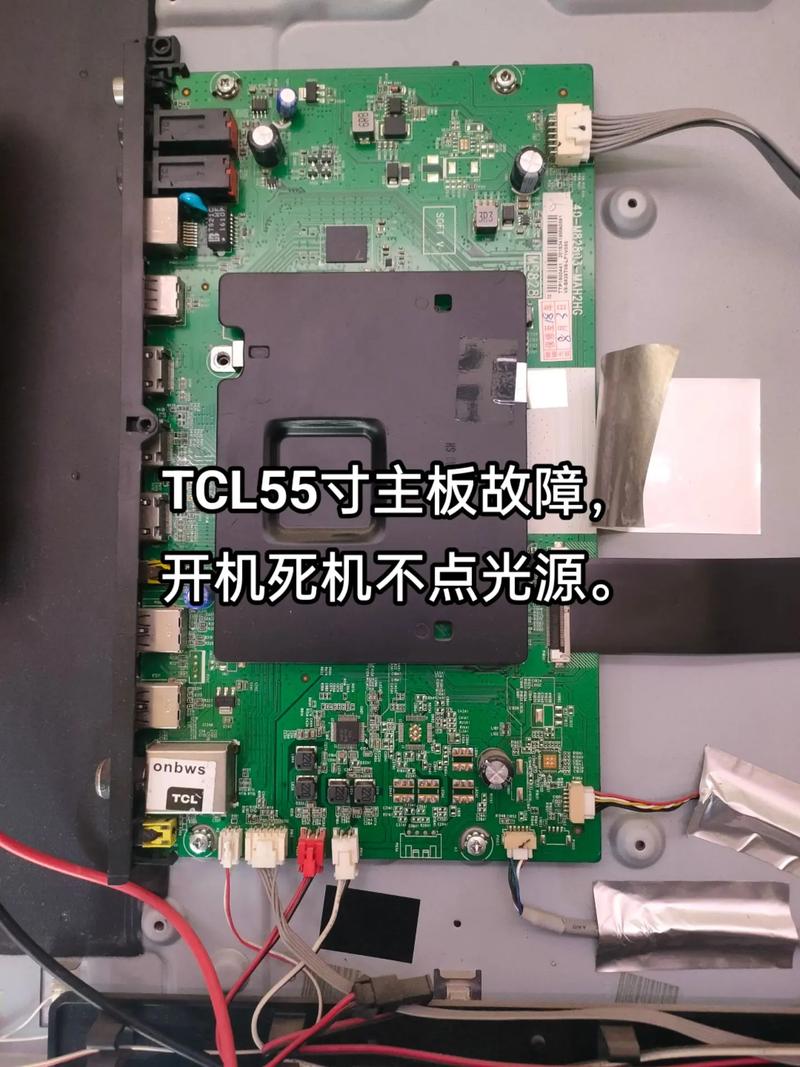

Q1：为什么维修电源板时必须接假负载？直接接主板负载测试不行吗？
A：直接接主板负载存在风险，若主板存在短路或过载故障，可能导致电源板二次损坏（如开关管炸裂），假负载可模拟真实负载的电流需求，同时隔离故障负载，确保维修过程安全，假负载便于测量电流，判断电源带载能力是否正常。
Q2：假负载电阻的阻值和功率如何选择？阻值选小了或选大了会有什么影响？
A：假负载电阻阻值根据输出电压和额定电流计算（R=U/I），功率需满足P≥I²R，若阻值选得过小，电流会超过电源板最大输出能力，可能导致过载保护或元件损坏；若阻值选得过大，电流过小，无法真实模拟负载状态，可能掩盖轻载故障（如电压升高），12V/2A输出应选6Ω/24W电阻，若选3Ω/10W电阻，功率不足会发热烧毁；若选12Ω/10W电阻，电流仅1A，无法有效测试电源稳定性。
