核心原则：安全第一！
在进行任何操作之前,请务必：
（图片来源网络，侵删）
- 断电操作：在检查硬件、接线或更换模块时,必须切断PLC及所有相关设备的总电源。
- 静电防护：人体静电可能损坏PLC内部的电子元件,请佩戴防静电手环或触摸接地的金属物体。
- 做好记录：在拆线或修改设置前，拍照或画图记录原始状态,以便快速恢复。
第一步：初步诊断与信息收集
当PLC出现故障时，不要急于拆解，先收集信息,这能帮你快速定位问题。
-
观察故障现象：
- 是完全无反应（电源灯不亮）？
- 是电源灯亮，但运行/错误灯异常（如闪烁、红色常亮）？
- 是特定设备不工作？
- 是程序运行混乱或数据丢失？
-
查阅错误信息：

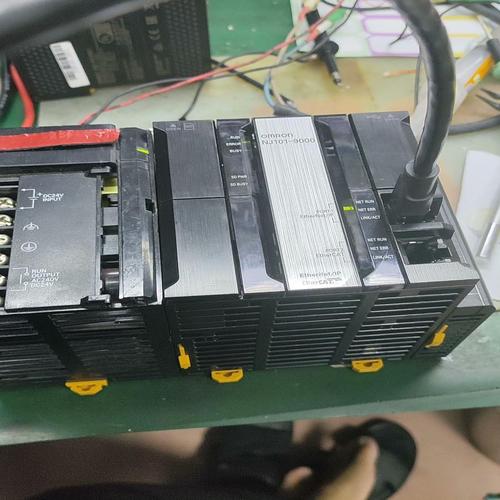

- 查看PLC本体上的指示灯：这是最直接的信息来源。
- PWR (电源)灯：绿色,常亮表示电源正常。
- RUN (运行)灯：绿色,常亮表示PLC正在正常运行程序。
- ERR/ALM (错误/报警)灯：红色，常亮或闪烁表示发生错误，这是关键！
- 常亮：发生重大错误,PLC已停止运行。
- 闪烁：发生警告,PLC可能仍在运行。
- INH (禁止)灯：黄色,亮起表示输出被禁止。
- BKUP (备份)灯：黄色，亮起表示正在将用户程序、参数等备份到内置内存卡中。
- 查看HMI（触摸屏）或上位机：通常会有更详细的错误代码或报警信息，单元错误”、“总线错误”等。
- 查看PLC本体上的指示灯：这是最直接的信息来源。
-
记录错误代码：
（图片来源网络，侵删）- 如果ERR/ALM灯亮，尝试找到具体的错误代码，对于欧姆龙PLC，错误代码通常可以在CX-Programmer等编程软件的“PLC” -> “错误日志”或“状态”中查看。
- 错误代码是维修的“钥匙”,可以让你直接定位到问题模块或原因。
第二步：外部检查（最容易解决的问题）
大部分PLC故障都源于外部连接问题，这部分检查成本最低,耗时最短。
-
电源检查：
- 供电电压：用万用表测量PLC的电源输入端（L1/N或24V+/COM）电压是否为标称值（如24V DC）,电压过高或过低都会导致故障。
- 电源容量：检查电源模块的供电能力是否足够带动所有I/O模块和特殊模块,大电流负载启动时可能引起电压跌落。
- 电源接线：检查电源线是否牢固、有无松动、烧焦痕迹。
-
接线检查：
- 电源线：检查L1/N或24V+/COM是否接反、松动。
- I/O接线：检查输入信号线（如传感器、按钮）和输出信号线（如接触器、电磁阀）是否牢固，特别注意公共端（COM）的接线是否正确。
- 通信线：检查与HMI、变频器、其他PLC等设备通信的电缆（如RS-232C, RS-485, Ethernet）是否插紧，终端电阻是否安装（对于RS-485总线）。
- 检查短路/断路：用万用表检查输入/输出回路是否存在短路（信号线与电源线短路）或断路（线路不通）。
-
环境检查：
（图片来源网络，侵删）- 温度与湿度：PLC工作环境是否在规定范围内（通常为0-55℃，无凝露）？过热会导致PLC保护性停机或元器件损坏。
- 电磁干扰：PLC附近是否有大功率变频器、电机、电焊机等强干扰源？通信线是否与动力线捆绑在一起？强干扰可能导致数据通信错误或程序跑飞。
- 物理冲击与振动：PLC是否受到过剧烈撞击或持续振动？这可能导致内部焊点开裂或模块接触不良。
第三步：软件与系统检查
如果外部检查无误,问题可能出在软件或系统配置上。
-
程序检查：
- 逻辑错误：检查程序逻辑是否正确，某个输出条件是否满足、定时器/计数器参数是否设置错误。

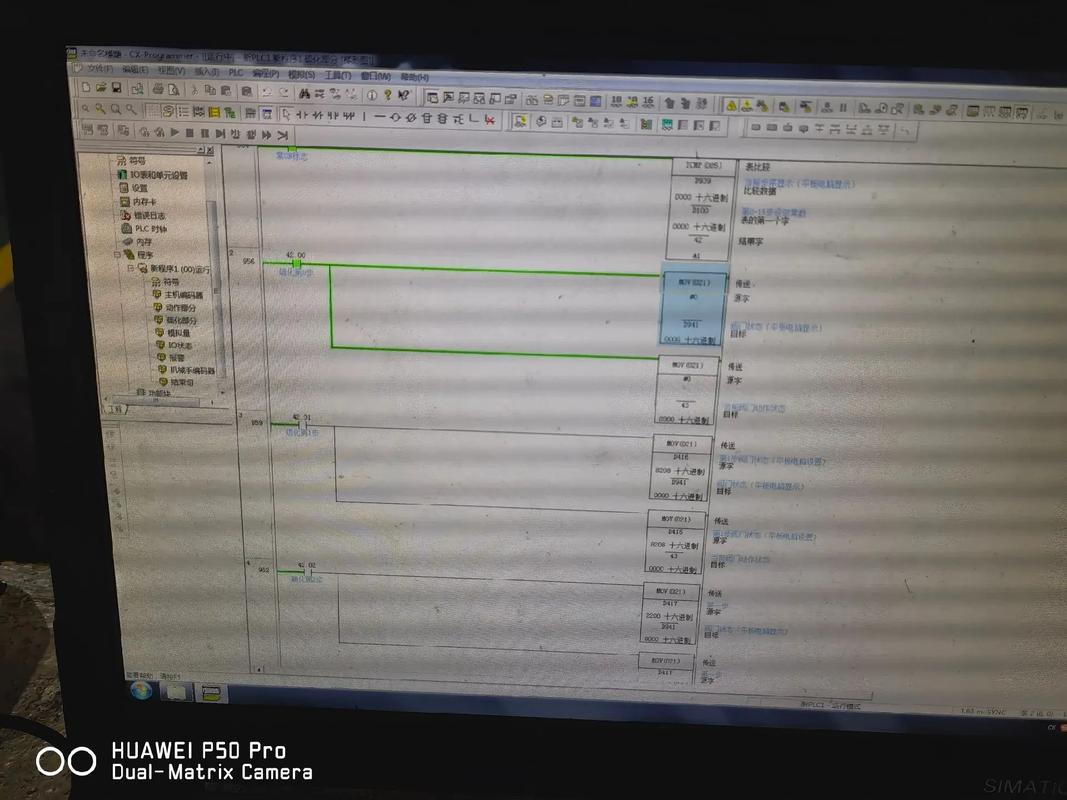

- 监控与调试：使用CX-Programmer软件，将PLC置于监控模式，在线查看程序的运行状态，可以强制某个输入点为ON/OFF，观察输出点是否按预期动作,这是定位逻辑故障最有效的方法。
- 看门狗：检查程序扫描时间是否超出了PLC的看门狗定时器设定值，如果程序过于复杂或有死循环,会导致PLC超时报警。
-
参数检查：
- PLC设定：在CX-Programmer中，检查PLC的系统设定是否正确。
- 循环时间设定：是否与实际匹配。
- 出错停止：设定为“发生错误时停止”还是“继续运行”。
- 时钟设定：是否正确。
- I/O分配表：检查硬件I/O模块的起始地址和点数是否与软件中的I/O分配表一致，如果不一致,会导致程序无法读取正确的信号。
- PLC设定：在CX-Programmer中，检查PLC的系统设定是否正确。
-
通信检查：
- 网络配置：检查网络参数（如节点号、波特率、通信协议）是否设置正确。
- 在线测试：使用CX-Integrator或网络配置工具尝试与PLC建立连接，如果无法连接，可能是波特率不匹配、节点号冲突或物理线路问题。
第四步：硬件故障排查
如果以上所有步骤都确认无误,那么很可能是PLC硬件本身或其模块出现了故障。
-
PLC本体故障：
- 电源灯不亮：检查外部电源，如果外部电源正常,则可能是PLC的电源模块损坏。
- 特定功能灯不亮或异常：通信灯不亮,可能是CPU的通信接口损坏。

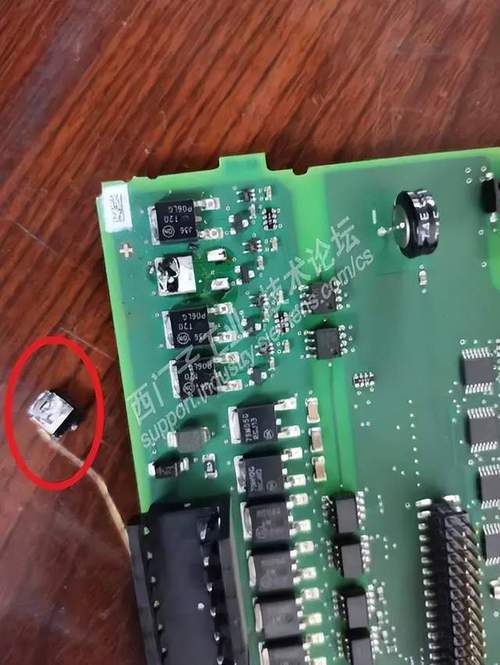

- CPU模块损坏：这是最严重的情况，通常表现为无法写入程序、所有I/O无反应、ERR/ALM灯常亮且无法复位等。
-
I/O模块故障：
- 输入模块：
- 现象：某个输入点指示灯不亮,但外部信号正常。
- 排查：用万用表测量该输入点与COM端之间的电压，当有信号时，电压应接近0V（对于NPN型）或接近供电电压（对于PNP型），如果电压正常但指示灯不亮，且该点在程序中无法接通,则可能是输入点损坏。
- 输出模块：
- 现象：程序中某个输出点为ON，但对应的指示灯不亮,且外部设备不工作。
- 排查：
- 检查程序是否确实将该点置为ON。
- 用万用表测量输出点与COM端之间是否有电压，如果有电压但指示灯不亮且外部设备不工作,可能是输出点损坏。
- 如果没有电压,检查COM端接线是否正确。
- 输入模块：
-
特殊模块故障：
- 高速计数器模块、模拟量模块、通信模块等。
- 现象：模块对应的ERR/ALM灯亮起,或功能无法实现。
- 排查：
- 检查模块的DIP开关或软件参数设置是否正确。
- 检查模块的接线（如模拟量的24V电源、信号线）是否正确。
- 更换同型号的模块进行测试，如果更换后故障消失,则可确定原模块损坏。
第五步：故障处理与修复
-
复位尝试：
- 对于一些临时性故障（如偶发的通信错误），可以尝试将PLC断电，等待几分钟后再通电,有时能解决问题。
- 在CX-Programmer中，可以尝试“PLC” -> “电源OFF -> 电源ON”或“清除错误”。
-
备份与恢复：
- 如果怀疑程序或参数丢失/损坏，需要从备份中恢复。定期备份程序和参数至关重要！
-
更换备件：
- 如果通过上述步骤定位到具体损坏的模块（如CPU、I/O模块）,最直接的解决方法就是更换新的备件。
- 更换CPU模块后,需要重新下载程序和参数设置。
- 更换I/O模块后，需要确认I/O分配表与硬件一致。
-
寻求专业维修：
- 对于PLC本体的深度维修（如CPU芯片级维修），技术难度极高,需要专业的设备和技术人员。
- 如果PLC价值较高，可以考虑联系欧姆龙官方或第三方专业维修公司进行维修，但对于大多数应用,直接更换新的CPU模块是更经济高效的选择。
维修流程总结图
graph TD
A[PLC故障] --> B{安全断电};
B --> C[初步诊断: 观察指示灯/记录错误代码];
C --> D{外部检查};
D --> D1[电源电压/接线?];
D1 -- 正常 --> D2[I/O/通信线牢固?];
D2 -- 正常 --> D3[环境/干扰?];
D3 -- 正常 --> E{软件与系统检查};
E --> E1[程序逻辑/监控?];
E1 -- 正常 --> E2[PLC参数/通信配置?];
E2 -- 正常 --> F{硬件故障排查};
F --> F1[PLC本体指示灯/电源?];
F1 -- 异常 --> G[处理/更换模块];
F1 -- 正常 --> F2[检查特定I/O/特殊模块?];
F2 -- 定位到模块 --> G;
F2 -- 无法定位 --> H[寻求专业维修/更换CPU];
D1 -- 异常 --> I[修复外部电源/接线问题];
D2 -- 异常 --> I;
D3 -- 异常 --> I;
E1 -- 异常 --> J[修改程序/参数];
E2 -- 异常 --> J;
希望这份详细的指南能帮助您系统地排查和解决欧姆龙PLC的故障！
