核心概念：微波技术与天线
我们需要理解两个基本概念：
-
微波技术
- 定义：微波是电磁波谱中一个特定的频段，通常指频率在 300 MHz 至 300 GHz 之间，对应的波长在 1 米到 1 毫米之间。
- 特点：
- 直线传播：像光一样，沿直线传播，绕射能力弱，因此非常适合进行点对点的定向通信。
- 宽频带：可用频谱非常宽，可以承载巨大的信息量（如高清视频、高速数据）。
- 穿透性：可以穿透云、雾、烟和塑料等非金属材料，但在雨、雪中会有衰减（雨衰效应）。
- 天线尺寸小：根据天线理论，天线尺寸与工作波长成正比，微波波长短，因此可以实现结构紧凑、高增益的天线。
-
天线
- 定义：天线是能量转换的“桥梁”，它将发射机产生的高频电流/能量转换成向空间辐射的电磁波（发射），或者将空间接收到的电磁波转换成高频电流/能量送到接收机（接收）。
- 关键指标：
- 增益：天线将能量集中辐射特定方向的能力，高增益天线就像手电筒的聚光杯，能量集中，传得远。
- 方向性：天线辐射或接收电磁波的方向性，全向天线（如手机基站天线）向所有方向辐射，定向天线（如卫星天线）只向特定方向辐射。
- 带宽：天线能够正常工作的频率范围。
- 极化：电磁波电场矢量的振动方向，常用垂直极化和水平极化。
主要应用领域及设施实例
微波技术与天线的结合,构成了现代无线通信的基石，以下是主要的应用领域及其典型设施：
卫星通信
这是微波技术最经典和重要的应用之一。
-
应用原理：利用微波的直线传播特性，将地面站的信息通过卫星这个“空中中继站”转发到另一个地面站，实现超远距离通信。
-
关键设施：
- 地球站：
- 大型天线：通常是巨大的“抛物面天线”（即“大锅”），直径从几米到几十米不等，其高增益和强方向性确保了能精确对准天空中的卫星，并有效发射/接收微弱的微波信号。
- 高功率发射机：产生强大的微波信号，克服空间传输损耗。
- 低噪声接收机：极其灵敏，能从宇宙背景噪声中提取出卫星传来的微弱信号。
- 通信卫星：
- 星载天线：卫星上装有多个不同波束和指向的天线，用于覆盖特定区域（如一个国家或一个大洲）。
- 转发器：接收来自地球站的上行信号，进行变频、放大，再以下行频率转发回地面。
- 地球站：
-
具体实例：
- 卫星电视接收：家中的“小锅”天线就是一种抛物面天线，用于接收卫星转发的电视信号。
- VSAT（甚小孔径终端）网络：银行、连锁店使用的、天线直径通常小于2.5米的卫星通信终端，用于构建企业专网。
- GPS/北斗导航：接收卫星播发的微波导航信号，进行定位。
地面微波中继通信
在光纤普及之前,这是长途电话和电视传输的主要方式，今天仍在特定场景使用。
-
应用原理：由于地球表面是弯曲的，微波沿直线传播会受阻挡，每隔50公里左右设立一个中继站，像“接力赛”一样一站一站地把信号传下去。
-
关键设施：

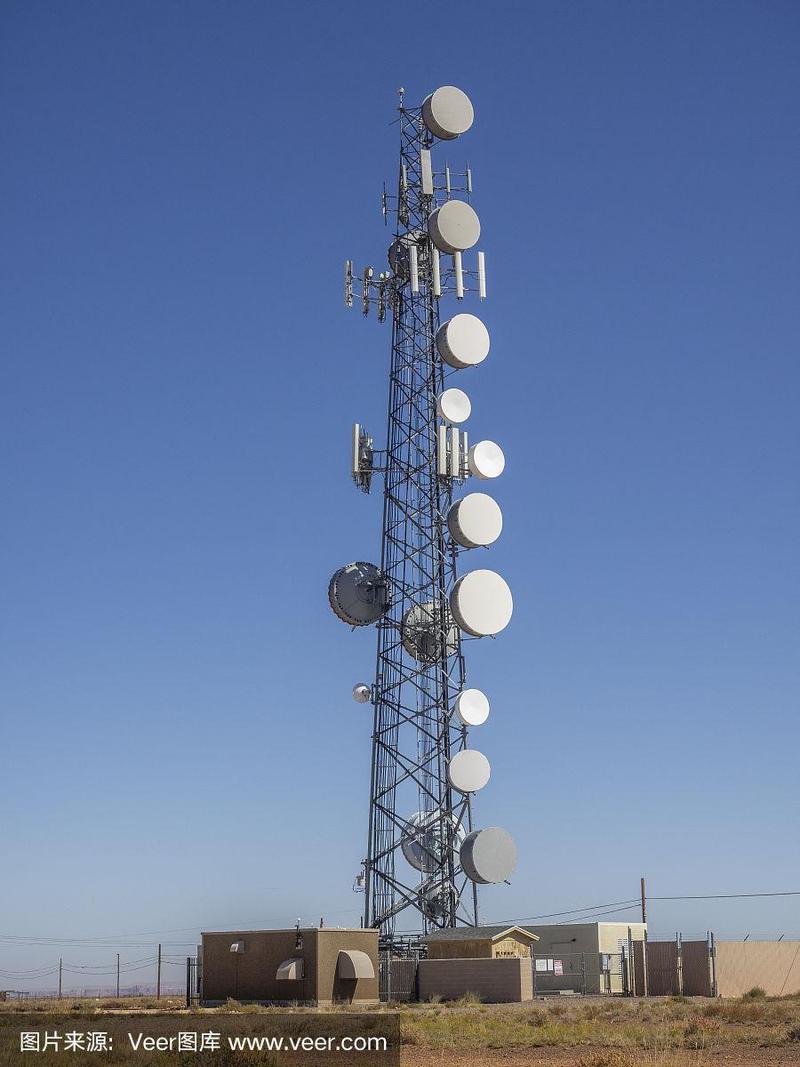

- 中继站：通常建在高塔、山顶或高大建筑上。

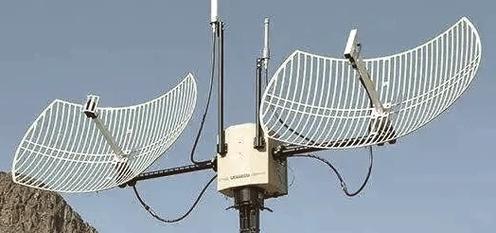

- 微波天线：通常采用卡塞格伦天线或抛物面天线，其特点是一个主反射面和一个副反射面，结构紧凑，增益高，天线被精确对准下一个中继站。
- 收发信机：负责信号的发送和接收。
-
具体实例：
- 跨越河流、山谷或偏远地区的通信链路。
- 为蜂窝基站提供回传链路,将基站的数据传输到核心网。
雷达系统
雷达是微波技术的另一个“杀手级”应用，其本质是利用目标的反射波进行探测。
-
应用原理：雷达天线向特定方向发射一束微波脉冲，然后接收该方向上物体反射回来的回波，通过测量回波的时间差（计算距离）、频率变化（计算速度）和方向，来确定目标的距离、速度、方位和高度。
-
关键设施：
- 雷达天线：这是雷达系统的核心，通常需要具备高增益和窄波束（高方向性），以精确测定目标位置，常见的有：
- 抛物面天线：用于精确跟踪目标（如炮瞄雷达）。
- 相控阵天线：由成百上千个小天线单元组成，通过电子方式控制波束的快速扫描，无需机械转动，这是现代先进雷达（如预警机、宙斯盾舰）的核心。
- 发射机/接收机：产生大功率微波脉冲并处理微弱的回波信号。
- 信号处理与显示终端：将处理后的目标信息以图像形式展示给操作员。
- 雷达天线：这是雷达系统的核心，通常需要具备高增益和窄波束（高方向性），以精确测定目标位置，常见的有：
-
具体实例：
- 气象雷达：探测降雨云的位置、强度和移动路径。
- 空中交通管制雷达：监视飞机的飞行轨迹。
- 军用雷达：预警、火控、侦察等。
- 汽车雷达：用于自适应巡航和自动泊车，通常使用77GHz微波频段。
无线局域网 与移动通信
我们每天都在使用的Wi-Fi和4G/5G，其核心频段也是微波。
-
应用原理：利用微波实现终端（手机、电脑）与接入点（基站、无线路由器）之间的短距离通信。
-
关键设施：
- 基站天线：
- 宏基站天线：用于广域覆盖，通常是扇区化天线（如三扇区），将一个圆形覆盖区域划分为三个120度的扇区，每个扇区使用一组天线，天线阵列技术（MIMO）被广泛使用以提高容量。
- 室内分布天线/小基站天线：用于室内、商场、地铁等区域的信号覆盖，体积小，设计美观。
- Wi-Fi路由器/接入点天线：
- 早期是简单的偶极天线。
- 现代路由器普遍采用MIMO（多输入多输出）技术，内置多个天线（如2x2 MIMO, 4x4 MIMO），通过空间分集和空间复用技术，大幅提高传输速率和可靠性，Wi-Fi 6/6E更是引入了更高阶的MU-MIMO技术。
- 基站天线：
-
具体实例：
- 手机、笔记本电脑、智能家居设备。
- 城市中随处可见的通信基站塔和顶部的天线阵列。
- 家庭和办公室里的Wi-Fi路由器。
射电天文学
这是一个“反向”应用，不是发射微波，而是用巨大的天线来接收来自宇宙的微弱微波信号。
-
应用原理：宇宙中的天体（如恒星、星系、黑洞）会辐射或反射各种电磁波，其中就包括微波波段，通过接收和分析这些信号，科学家可以研究宇宙的起源、演化和结构。
-
关键设施：
- 射电望远镜：这是设施的核心，本质上是一个极其灵敏和巨大的微波接收天线。
- 单口径望远镜：如中国的FAST天眼，口径达500米，是目前世界上最大的单口径射电望远镜，用于接收宇宙深处的微弱信号。
- 干涉阵列：由多个分布在不同位置的射电望远镜组成，通过干涉技术，其等效口径可以达到基线的长度，从而获得极高的分辨率，如美国的甚大阵列 和事件视界望远镜（EHT，拍摄了第一张黑洞照片）。
- 射电望远镜：这是设施的核心，本质上是一个极其灵敏和巨大的微波接收天线。
-
具体实例：
- 宇宙微波背景辐射 的探测，为大爆炸理论提供了关键证据。
- 发现脉冲星、类星体等新天体。
- 直接探测黑洞周围的物质活动。
挑战与发展趋势
-
挑战：
- 雨衰效应：高频微波（如Ka波段、毫米波）在雨中衰减严重，影响通信可靠性。
- 路径损耗：微波信号随距离增加而迅速衰减，限制了通信距离。
- 频谱资源紧张：随着应用爆炸式增长，可用频谱变得越来越拥挤。
- 视距传输：要求发射和接收天线之间无障碍物，限制了部署灵活性。
-
发展趋势：
- 高频段利用（毫米波/太赫兹）：向24GHz以上甚至更高频段发展，以获取更丰富的频谱资源，满足5G/6G和超高速通信需求。
- 大规模MIMO与智能表面：通过在基站和终端部署更多天线，结合AI算法，实现信号在空间上的精准赋形和能量聚焦，大幅提升网络容量和能效。
- 卫星互联网星座：如Starlink、OneWeb等，由成千上万颗低轨道卫星组成，利用Ka和Ku波段微波，构建覆盖全球的高速互联网。
- 软件定义天线与可重构智能表面：天线不再是一个固定的硬件，而是可以通过软件动态改变其辐射特性的“智能表面”，能根据环境变化优化通信链路。
- 雷达与通信一体化：探索让同一套硬件设备既能用于通信又能用于雷达，实现频谱和硬件资源的共享。
微波技术天线应用设施是现代信息社会的“神经脉络”，从连接全球的卫星通信网络，到保障安全的雷达系统，再到我们日常离不开的手机和Wi-Fi，其身影无处不在，随着5G/6G、物联网、卫星互联网等新技术的兴起，微波技术与天线设施将继续朝着更高频、更智能、更融合的方向发展，深刻地改变我们的世界。
