I2C 通信维修完整指南
这份指南将帮助您系统性地诊断和解决I2C总线上的问题。
（图片来源网络，侵删）
第一部分：I2C 基础知识复习
在维修之前,必须理解I2C的基本工作原理。
-
总线构成:
- SDA (Serial Data): 串行数据线,用于传输数据。
- SCL (Serial Clock): 串行时钟线，由主设备（Master）产生,用于同步数据传输。

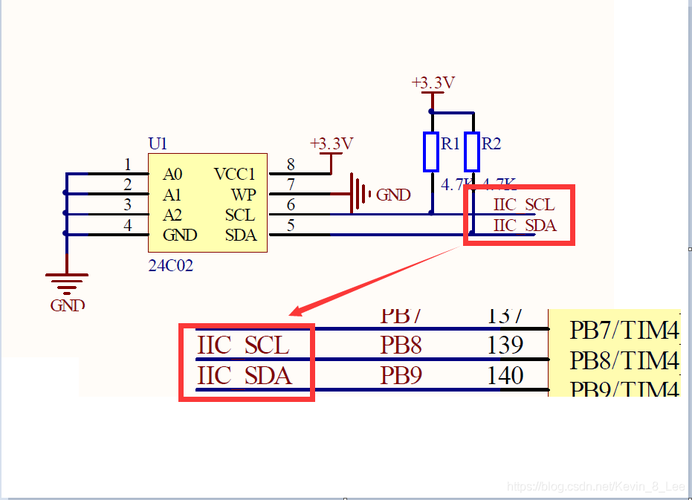

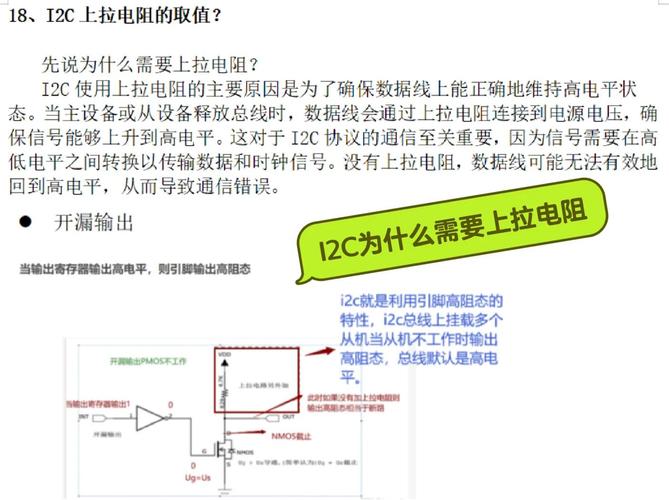

- 上拉电阻: 这是I2C总线正常工作的关键！ SDA和SCL线都需要通过一个电阻（通常是2kΩ到10kΩ，具体取决于总线速度和电容）连接到正电源（Vcc），没有上拉电阻,总线无法在高电平和低电平之间切换。
-
通信逻辑:
- 电平: I2C是电平敏感而非边沿敏感的，总线在SCL为高电平期间,SDA数据必须保持稳定。
- 起始信号: 当SCL为高时,SDA从高电平跳变为低电平。
- 停止信号: 当SCL为高时,SDA从低电平跳变为高电平。
- 数据有效性: 在SCL为低电平期间，SDA上的数据可以改变；在SCL为高电平期间,SDA上的数据必须保持稳定。
- 应答: 每传输一个字节（8位），接收方在第9个时钟脉冲期间会拉低SDA线以表示“应答”（ACK），如果SDA在第9个时钟脉冲期间保持高电平，则表示“非应答”（NACK）。
第二部分：I2C 常见故障现象
- 总线完全无响应:
- 主设备无法从任何从设备读取数据,也无法向任何从设备写入数据。
- 示波器上可能看不到任何有效的起始/停止信号,或者信号电平不正确。
- 特定从设备无响应:
- 主设备可以与其他从设备通信，但唯独无法与地址为
0xXX的从设备通信。
- 主设备可以与其他从设备通信，但唯独无法与地址为
- 数据传输错误/数据损坏:
主设备和从设备之间可以通信，但读取的数据是错误的、乱码,或者写入的数据没有被正确执行。
（图片来源网络，侵删） - 总线竞争/冲突:
多个设备试图同时控制SDA线，导致信号混乱，逻辑电平被拉低,无法正常通信。
第三部分：系统性维修与排查步骤
遵循“先简后繁，先软后硬”的原则。
步骤 1: 软件与配置检查
在动用任何硬件工具之前,先检查软件层面。
-
检查I2C地址:
（图片来源网络，侵删）- 这是最常见的错误！ 确认你的代码中使用的从设备地址是否正确，数据手册中的地址可能是7位或10位，并且可能与某些引脚的状态有关（有些设备的地址引脚可以接地或接Vcc来改变地址）。
- 排查方法: 查阅从设备的数据手册，确认其7位地址，使用I2C扫描工具（Arduino、树莓派等都有现成的）来枚举总线上所有在线设备的地址。
-
检查时钟频率:
- 主设备配置的I2C时钟频率是否超过了从设备所能支持的最大频率？从设备可能无法在高频下正确响应。
- 排查方法: 在代码中降低I2C时钟频率（例如从400kHz降到100kHz）,看问题是否解决。
-
检查时序参数:
- 主设备发送信号的速度是否太快，导致从设备没有足够的时间处理数据（起始信号后立即发送数据，没有延迟）。
- 排查方法: 在关键操作（如起始/停止信号、发送数据字节）后添加微小的软件延时,观察是否改善。
-
检查电源:
- 从设备的供电电压是否稳定且在规格范围内？电压不稳会导致从设备工作异常。
- 排查方法: 用万用表测量从设备的Vcc和GND引脚电压。
步骤 2: 硬件检查与测量
这是维修的核心环节，强烈建议使用示波器。
-
目视检查:
- 检查PCB板上的SDA和SCL线是否有明显的物理损伤、断路、短路或腐蚀。
- 检查上拉电阻是否焊接良好,或者是否有贴片电阻脱落。
- 检查连接器是否插紧。
-
测量上拉电阻:
- 关键步骤！ 断电后，用万用表测量SDA和SCL线到Vcc之间的电阻值，是否在预期的范围内（如2kΩ - 10kΩ）？
- 如果电阻值无穷大（断路）,则电阻损坏或未连接。
- 如果电阻值过小（远小于1kΩ）,则可能存在短路。
-
测量总线电压:
- 上电但未通信时，SDA和SCL线都应被上拉电阻拉高到Vcc电平（例如3.3V或5V）。
- 如果电压低于Vcc很多，说明上拉电阻阻值过大,或者总线存在漏电流。
- 如果电压为0V,说明总线对地短路。
-
使用示波器进行动态分析 (最有效的方法):
- 连接示波器: 将示波器通道1接SDA，通道2接SCL，设置为直流耦合，触发模式设置为“边沿触发”,触发源选择SDA或SCL。
- 观察信号质量:
- 上拉电压: 闲置时,SDA和SCL是否为高电平？
- 起始/停止信号: 能否看到清晰的起始和停止信号？
- 时钟信号: SCL信号是否规则？有没有被拉低（表明有从设备在延长时钟）？
- 数据信号: SDA信号是否在SCL为高时保持稳定？
- 信号完整性: 信号边沿是否干净？有没有过冲、振铃或缓慢的上升/下降沿？这通常意味着总线电容过大或上拉电阻阻值过大。
- 分析通信过程:
- 地址匹配: 主设备发送地址后，从设备是否在第9个时钟脉冲期间拉低SDA（发送ACK）？
- 数据传输: 如果没有ACK信号，说明从设备没有响应，原因可能是地址错误、从设备损坏、或总线被其他设备阻塞。
- 竞争: 如果SDA信号在SCL为高时被意外拉低，且不是由主设备或目标从设备操作的,说明有其他设备或短路在干扰总线。
步骤 3: 隔离法定位故障点
如果怀疑是某个设备或线路问题,使用隔离法。
-
逐一断开从设备:
- 如果总线上挂载了多个从设备，尝试逐一断开它们的SDA和SCL连接（最好是断开Vcc，避免影响上拉电阻）。
- 每断开一个设备，就测试一次总线，如果总线在断开某个设备后恢复正常,那么该设备就是故障源。
-
检查总线的“线与”效应:
- 一个从设备的SDA引脚内部如果发生对地短路，会拉低整个SDA总线,导致所有通信失败。
- 排查方法: 逐一断开从设备,如上所述。
第四部分：常见问题与解决方案
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 总线无任何信号 | 主设备未工作。 SDA/SCL线断路。 电源问题。 上拉电阻缺失或断路。 |
检查主设备电源、时钟、复位。 用万用表检查线路通断。 检查所有相关电源。 重点检查上拉电阻。 |
| 总线一直为低电平 | SDA或SCL线对地短路。 有设备引脚损坏，死死拉低总线。 上拉电阻阻值过大，且存在漏电流。 |
用万用表测量对地电阻。 隔离法逐一断开从设备。 更换上拉电阻。 |
| 信号上升沿缓慢/振铃 | 总线电容过大（线路过长，设备过多）。 上拉电阻阻值过大。 |
缩短线路，减少设备数量。 减小上拉电阻阻值（例如从10kΩ改为2.2kΩ），但会增加功耗。 |
| 某个从设备无响应 | 该从设备地址错误。 该从设备电源或地未接好。 该从设备损坏。 该从设备的SDA/SCL引脚与总线连接有问题。 |
用I2C扫描工具确认地址。 检查该设备的Vcc和GND。 用隔离法确认。 检查焊点和走线。 |
| 数据传输错误 | 时钟频率过高。 信号受噪声干扰（EMI）。 上拉电阻不合适。 软件时序问题。 |
降低I2C时钟频率。 检查接地，必要时加滤波电容。 调整上拉电阻值。 在代码中增加延时。 |
I2C 维修相关 PDF 资源
以下是一些非常实用的PDF文档,可以帮助您更深入地理解I2C并进行维修。
官方规范文档 (权威)
- NXP UM10204: I2C-bus specification and user manual
- 简介: 这是I2C总线的“圣经”，由I2C协议的发明者NXP（原飞利浦）官方发布，它包含了协议的所有细节、电气特性、时序图和设计指南。
- 适用人群: 想要彻底理解协议、进行高级设计和调试的工程师。
- 下载链接: NXP 官网 UM10204 页面
应用笔记与调试指南 (实用)
-
TI SLLA274: Understanding and Troubleshooting the I2C Bus
- 简介: 德州仪器的这篇应用笔记非常经典，专门针对I2C总线调试，它详细列举了常见的故障现象、可能的原因和排查步骤，图文并茂,非常适合维修人员。
- 适用人群: 所有进行I2C硬件调试的工程师和技术员。
- 下载链接: TI 官网 SLLA274 页面
-
AN4239: I2C bus troubleshooting
- 简介: 意法半导体的应用笔记，同样聚焦于I2C问题的诊断和解决,它提供了很多实用的技巧和检查清单。
- 适用人群: 硬件维修和嵌入式工程师。
- 下载链接: ST 官网 AN4239 页面
-
KBA8446: How to use an oscilloscope to debug an I2C bus
- 简介: 赛灵思（现AMD）的技术简报，专门教你如何使用示波器来调试I2C总线，它涵盖了探头选择、设置和信号分析,非常实用。
- 适用人群: 需要使用示波器进行I2C调试的初学者和进阶者。
- 下载链接: AMD 官网 KBA8446 页面
教学与培训资料 (入门)
- I2C Protocol Tutorial (All About Circuits)
- 简介: 虽然不是PDF，但这个网站上的I2C教程写得非常清晰，配有大量图表，是理解I2C工作原理的绝佳入门材料,你可以将其打印为PDF。
- 适用人群: 初学者,需要快速了解I2C基本概念。
- 访问链接: All About Circuits - I2C Protocol
维修I2C总线，最核心的工具是示波器和正确的排查思路。
- 从软件入手：检查地址、频率、时序。
- 用万用表检查：电源、上拉电阻、线路通断。
- 用示波器分析：观察信号质量、起始/停止、ACK应答,定位问题节点。
- 利用隔离法：逐一排除,找到故障设备或线路。
- 善用PDF资源：官方文档保底,应用笔记解决实际问题。
希望这份详细的指南能帮助您成功解决I2C通信的难题！
