首先了解电路工作原理
维修前，必须明白电路是如何工作的,这样才能根据故障现象快速定位问题。
（图片来源网络，侵删）
核心组件：
- 电源部分: 通常是一个简单的降压电路，由 电容（C1，通常是耐压400V以上的无极性电容） 和 电阻（R1，泄放电阻） 组成，C1用于降压，R1在断电后为C1放电,防止触电。
- 触发/移相部分: 这是调光的核心。
- 单结管: 三个引脚，发射极、第一基极、第二基极，它像一个“开关”。
- 定时电容: 通常是 C2,它的容量决定了灯的亮度。
- 电位器: 通常是 RP，它与C2串联，用于改变充电时间,从而控制亮度。
- 输出/开关部分:
- 可控硅: 三个引脚，阳极、阴极、门极，它是真正控制大电流通断的“开关”。
- 脉冲变压器: 有时为了隔离，会用一个小变压器耦合触发脉冲,但更常见的是直接连接。
工作流程：
- 交流电输入： 220V交流电经过C1降压、整流桥（或二极管）整流、稳压管（DW）限幅后，得到一个脉动的直流电压,为触发电路供电。
- 电容充电： 这个脉动直流电通过电位器RP向电容C2充电。
- 单结管导通： 当C2两端的电压达到单结管的峰点电压时，单结管的发射极E和第一基极B1之间瞬间导通,形成一个低电阻通路。
- 产生脉冲： C2上储存的电荷通过E-B1迅速放电，形成一个陡峭的脉冲电压。
- 触发可控硅： 这个脉冲电压通过电阻R3（或脉冲变压器）加到可控硅的门极G上,使可控硅导通。
- 灯泡点亮： 可控硅一旦导通，交流电的正半周（或负半周）就能顺利通过,点亮灯泡。
- 周而复始： 当交流电过零时，可控硅自动关断，C2再次开始充电，重复以上过程。RP的阻值越大，C2充电越慢，触发角越大，灯泡越暗；反之越亮。
常见故障现象与维修步骤
安全第一！ 在进行任何操作前，务必将台灯插头从插座上拔下！电路中C1在断电后仍可能带有高压，必须先对其进行放电，可以使用一个大功率电阻（如1kΩ, 5W）的两个引脚去碰触C1的两个引脚脚进行放电。
故障现象一：灯完全不亮
这是最常见的故障,需要从后往前逐级排查。
（图片来源网络，侵删）
维修步骤：
-
检查灯泡和电源：
- 确认灯泡本身是好的,可以换到其他台灯上测试。
- 确认电源插座有电。
-
检查灯泡供电回路：
- 重点检查可控硅！ 可控硅是故障高发区。
- 方法： 将万用表打到二极管档或电阻档。
- 阳极-阴极： 正常情况下，阳极和阴极之间是高阻态，如果测出短路或阻值很小，说明可控硅已击穿损坏。需要更换同型号或参数相近的可控硅。
- 门极-阴极： 门极和阴极之间是一个PN结，应有一个0.5V-0.9V的压降（二极管档测），或有一定阻值，如果短路或开路,说明可控硅已损坏。
- 检查保险丝： 有些电路会串联一个保险丝,检查它是否熔断。
-
检查触发电路（单结管部分）：

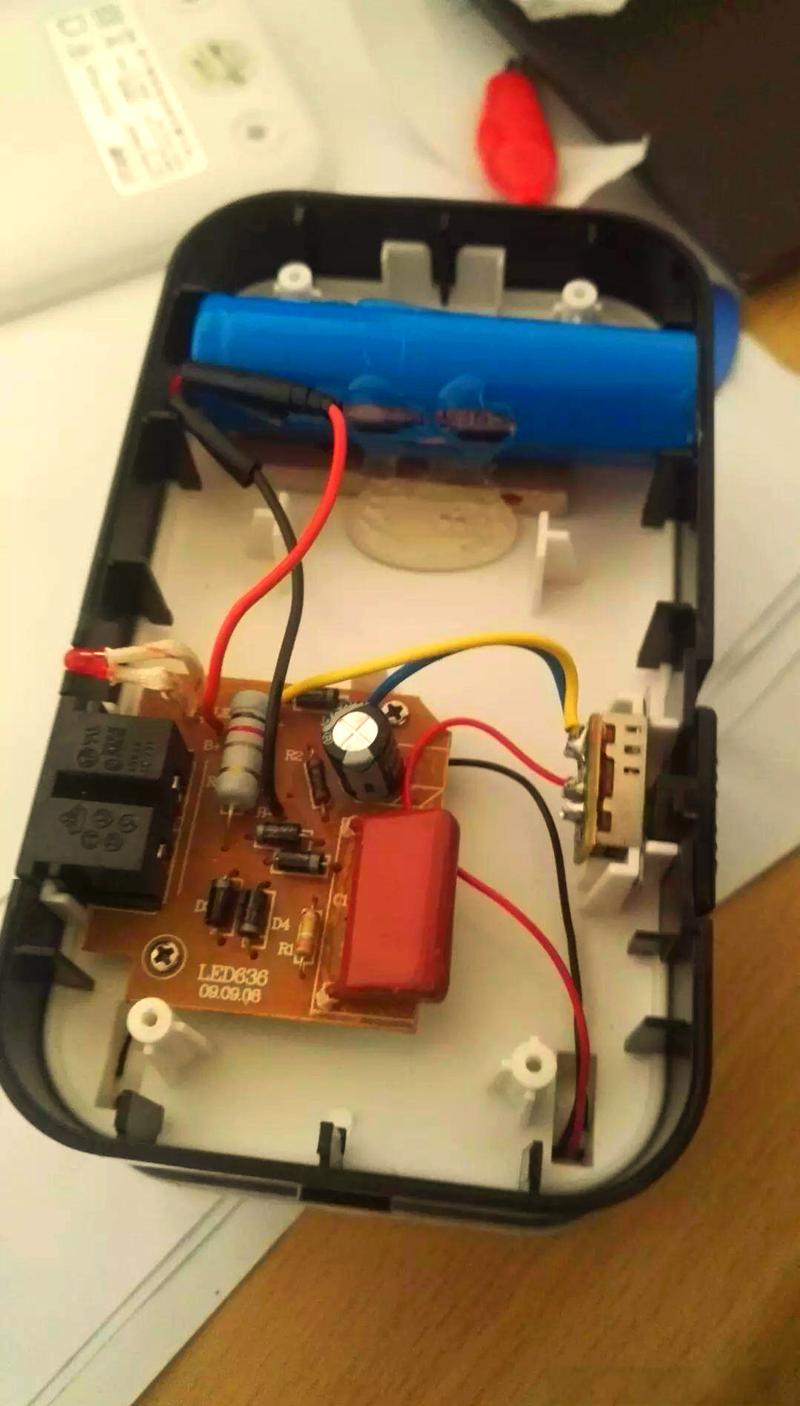

（图片来源网络，侵删）- 检查单结管：
- 方法： 拔下单结管,用万用表电阻档测量。
- B1-B2： B1和B2之间相当于一个固定电阻，阻值通常在几kΩ到十几kΩ之间。
- E-B1, E-B2： E-B1或E-B2与B1-B2之间应没有短路现象，如果B1-B2之间短路,单结管必坏。
- 检查定时电容C2： C2是高故障率元件，容易因质量问题或老化而失效。
- 方法： 拔下C2，用万用表电容档测量容量是否与标称值相符，或检查是否短路/漏电，如果无法测量,可以用一个好的同容量电容代换试验。
- 检查电位器RP： 电位器内部容易因灰尘或氧化而接触不良。
- 方法： 万用表电阻档测量RP的两端固定引脚与中间滑动引脚之间的阻值，旋转旋钮，看阻值是否平滑变化，如果阻值不稳定或无穷大（开路），说明电位器已坏，可以尝试用酒精清洗碳膜,但通常建议直接更换。
- 检查限流电阻R3： 这个电阻功率较小，容易烧断开路。
- 方法： 万用表电阻档测量,看是否阻值无穷大。
- 检查单结管：
-
检查电源部分：
- 检查降压电容C1： 这是另一个高故障率元件，容易击穿短路。
- 方法： 必须在完全放电后！ 用万用表电阻档（高阻值档）测量，如果测出阻值很小或接近0，说明C1已击穿。更换时必须注意耐压值（通常为400V AC或更高）和容量。
- 检查泄放电阻R1： 阻值通常很大（如1MΩ），如果开路，一般不影响台灯工作,但断电后会有触电风险。
- 检查整流桥和稳压管：
- 整流桥： 用二极管档测量每个二极管的正向压降和反向是否截止。
- 稳压管： 在路测量比较复杂，可以拆下测量其稳压值是否正常，如果击穿短路,会导致后端电路无电压。
- 检查降压电容C1： 这是另一个高故障率元件，容易击穿短路。
排查顺序建议： 灯泡/电源 -> 可控硅 -> 单结管 -> C2 -> RP -> R3 -> C1 -> 其他元件。
故障现象二：灯一直亮，无法调暗
这表明可控硅失去了控制,在交流电的每个半波都导通了。
维修步骤：
-
重点检查可控硅：
- 故障原因： 可控硅的门极G和阴极K之间短路，这样，即使没有触发脉冲，门极也相当于直接接在阴极上，只要有足够的阳极电压,可控硅就会误导通。
- 维修方法： 按照上面的方法测量可控硅的门极和阴极，如果短路,直接更换即可。
-
检查触发电路：
- 故障原因： 触发电路完全不工作,导致可控硅在交流电的起始点就被导通。
- 检查点： 检查从C1到单结管E极的供电是否正常，检查R3是否开路,导致脉冲无法送到可控硅门极。
故障现象三：灯一直闪烁，亮度不稳
这通常意味着触发信号不稳定或不连续。
维修步骤：
-
检查电位器RP：
- 故障原因： RP内部接触不良，导致充电时断时续,这是最常见的原因。
- 维修方法： 旋转RP，观察闪烁是否有变化，如果变化，则很可能是RP问题,尝试清洗或更换。
-
检查定时电容C2：
- 故障原因： C2性能下降、漏电或容量变化,导致充电不稳定。
- 维修方法： 更换一个好的同规格电容试试。
-
检查单结管：
- 故障原因： 单结管性能变差，不能产生稳定、陡峭的脉冲。
- 维修方法： 更换单结管。
故障现象四：亮度调节范围小或调节不灵敏
维修步骤：
-
检查电位器RP：
- 故障原因： RP的有效阻值范围变小或接触不良,导致无法实现从最亮到最暗的调节。
- 维修方法： 更换电位器。
-
检查C2：
- 故障原因： C2容量发生变化，导致充电时间常数改变,影响了调光范围。
- 维修方法： 更换C2。
维修工具与备件建议
- 工具：
- 万用表（必备,最好带二极管档和电容档）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 大功率电阻（用于给C1放电）
- 备件：
- 可控硅： 常用型号如 MAC97A6 (1A/400V)、BT137 (8A/600V) 等，根据台灯功率选择，MAC97A6非常常见,适合小功率台灯。
- 单结管： 常用型号如 BT33, 2N2646 等。
- 定时电容C2： 通常为 1μF ~ 0.47μF 耐压63V的瓷片电容或CBB电容。
- 电位器RP： 常用 47kΩ 或 100kΩ 的带开关电位器。
- 降压电容C1： 常用 1μF/400V 或 2μF/400V 的无极性CBB电容。
单结管调光电路的维修，关键在于理解其“充电-放电-触发”的工作循环，绝大多数问题都集中在 可控硅、单结管、定时电容C2和电位器RP 这几个核心元件上，遵循“安全第一，从后往前，先易后难”的原则，使用万用表进行测量，通常都能快速找到并解决问题，对于老化的台灯，直接购买一套新的触发控制板（通常包含上述所有元件）进行整体替换,也是一个省时省力的好办法。
