第一部分：气保焊机P板维修基础
在开始维修之前,必须了解一些基础知识，这不仅能提高效率，更能保证安全。
（图片来源网络，侵删）

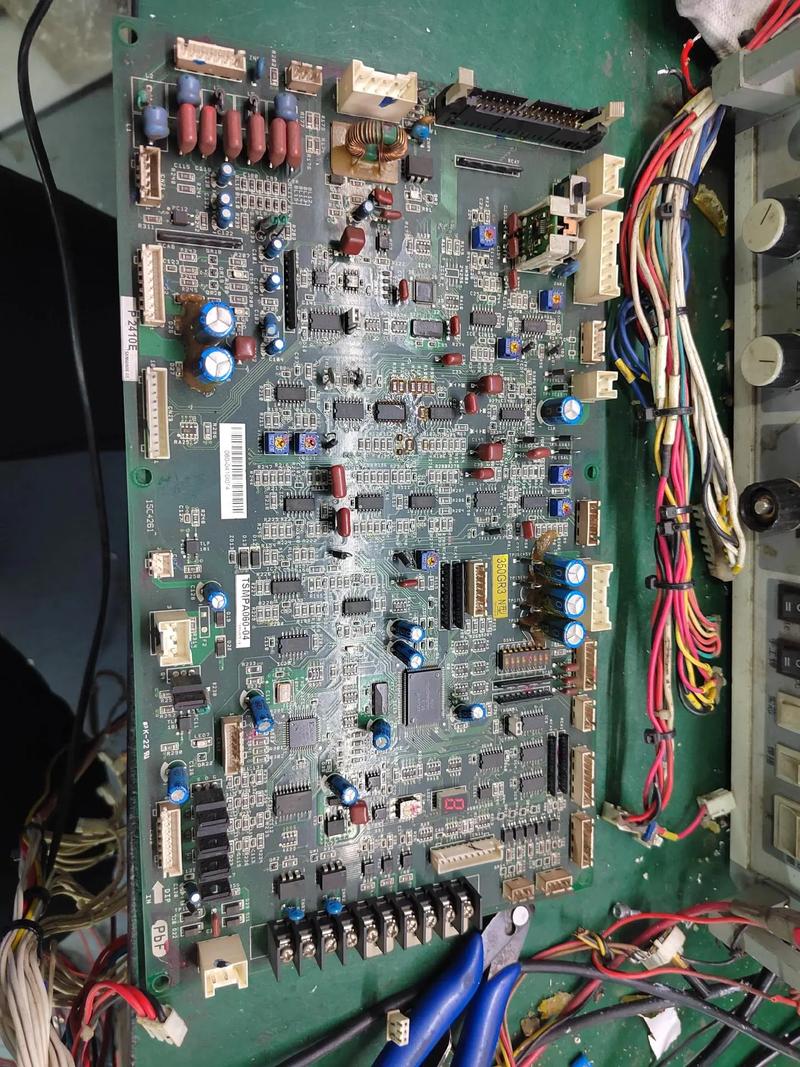

什么是P板？
P板,通常指控制板 或 主板，是焊机的“大脑”，它负责接收指令（如给定电压、电流、送丝速度）、处理信号，并向各个执行部件（如IGBT驱动板、送丝电机、电磁气阀、风扇等）发出精确的控制信号，P板是焊机中最精密、最容易出问题的部分之一。
安全第一！
- 断电操作：在接触任何电路之前，务必切断焊机的总电源，并等待电容完全放电（大功率焊机滤波电容中储存有高压电，即使断电后也非常危险）。
- 使用隔离变压器：维修时，最好使用隔离变压器，将焊机与市电电网隔离，防止发生触电事故。
- 戴防静电手环：P板上的CMOS芯片和MOSFET等元器件对静电非常敏感，操作前请务必佩戴防静电手环并接地。
维修必备工具
- 万用表：必备！用于测量电压、电阻、通断，是诊断故障的“眼睛”。
- 示波器：高手必备！用于观察PWM波形、控制信号、IGBT驱动波形等，能快速定位疑难杂症。
- 电烙铁和热风枪：用于拆焊和更换元器件。
- 螺丝刀、钳子、镊子：基础工具。

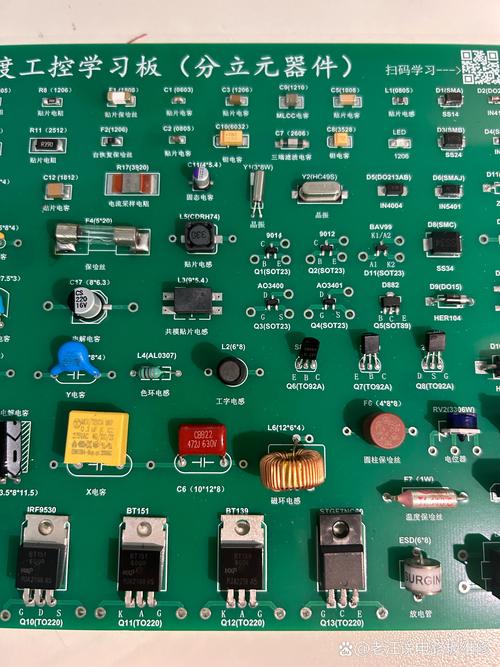

- 配件：备一些常用且易损的元器件，如保险丝、电容、二极管、IGBT驱动芯片（如TLP250、HCPL3120等）。
第二部分：P板常见故障现象与排查思路
| 故障现象 | 可能原因 | 排查思路 |
|---|---|---|
| 整机不通电 | 电源开关损坏 主保险丝熔断 电源输入电路（整流桥、滤波电容）短路 P板电源电路故障 |
检查开关 重点检查：更换保险丝前，必须先排除后级短路故障！用万用表电阻档测量输入端阻值，若很小，说明后级有短路。 测量整流桥、滤波电容是否击穿。 检查P板上的开关电源（如UC384X系列芯片）是否工作。 |
| 开机后风扇不转 | 风扇损坏 风扇供电电路故障 P板未发出启动信号 |
直接给风扇通电测试。 测量风扇供电端是否有电压。 检查P板上控制风扇的三极管或继电器是否正常。 |
| 无输出，或一开机就跳闸 | IGBT模块击穿短路 驱动板或P板驱动电路故障导致IGBT直通 电流检测电路故障，导致CPU误报过流 |
重点检查：用万用表二极管档测量IGBT的C-E、G-E结，是否击穿。 检查P板到驱动板的信号是否正常，驱动板本身是否正常。 检查电流采样电阻、运放等元件是否损坏。 |
| 输出电流/电压不稳 | 电网电压波动 给定电位器接触不良 反馈电路（电压、电流）元件性能变差 PWM控制芯片或周边元件有问题 |
确认电网是否稳定。 清洁或更换给定电位器。 检查反馈电路的电阻、电容、霍尔传感器等。 用示波器观察PWM波形是否稳定。 |
| 送丝不正常/送丝电机不转 | 送丝电机损坏 电机驱动电路故障（如MOSFET、桥堆） P板上的送丝控制信号（PWM）异常 |
直接给电机通电测试。 测量电机驱动电路的供电和驱动信号。 检查P板上控制送丝的芯片和电路。 |
| 电磁气阀不工作 | 气阀线圈烧毁 气阀供电电路故障 P板控制信号异常 |
测量气阀线圈电阻，是否开路或短路。 检查供电和驱动三极管/光耦。 检查P板发出的控制信号。 |
第三部分：P板关键电路区域分析
一个典型的P板大致可以分为几个区域,维修时可以分块击破：
-
电源输入与开关电源：
- 功能：将AC220V转换为P板所需的低压直流电（如+5V, +12V, +15V, +24V等）。
- 关键元件：整流桥、滤波电容、开关管（MOSFET或IGBT）、PWM控制芯片（如UC3842, UC3845, TL494等）、高频变压器、次级整流二极管、滤波电容。
- 维修重点：检查保险丝、整流桥、开关管是否损坏，以及PWM芯片的工作条件（VCC、反馈信号）。
-
控制核心：
（图片来源网络，侵删）- 功能：通常是单片机或DSP，负责接收用户指令、处理反馈信号、生成PWM控制信号。
- 关键元件：主控芯片（如ST、Microchip、TI等系列）、晶振、复位电路。
- 维修重点：测量芯片供电是否正常，晶振是否起振，复位电压是否正常，软件故障的可能性较小，通常是硬件导致芯片无法工作。
-
IGBT驱动电路：
- 功能：接收主控芯片的微弱PWM信号，进行放大和隔离，驱动主变压器或IGBT模块。
- 关键元件：IGBT驱动芯片（如TLP250, HCPL3120, TLP350等）、光耦、上拉/下拉电阻。
- 维修重点：这是故障高发区，用示波器观察驱动信号的波形是否正常（有无振荡、过冲、欠冲），检查驱动芯片的供电是否正常。
-
信号反馈与采样电路：
- 功能：实时检测输出电压、电流，并反馈给主控芯片，形成闭环控制，保证输出的稳定。
- 关键元件：电流采样电阻、霍尔传感器、电压采样电阻、运算放大器、比较器。
- 维修重点：检查采样电阻是否变值、开路，运放是否损坏，反馈线路是否虚焊或断路。
-
外围控制电路：
- 功能：控制送丝电机、风扇、电磁气阀、继电器、指示灯等。
- 关键元件：MOSFET、三极管、继电器、光耦、二极管、电机。
- 维修重点：逐级检查控制信号和供电，送丝慢，可能是MOSFET驱动能力不足或电机本身问题。
第四部分：气保焊机P板维修论坛与社区推荐
以下是一些国内非常活跃和技术沉淀深厚的论坛和社区,是您学习和求助的宝贵资源。
（图片来源网络，侵删）
专业维修技术论坛
-
古田维修技术论坛
- 网址：
www.gutian.org - 简介：国内最知名的家电、工业设备维修技术论坛之一，板块划分非常细致，有专门的“焊接设备维修”版块，里面有很多经验丰富的老师傅分享的维修案例、图纸和心得，资料库非常丰富，是首选的维修社区。
- 网址：
-
维修吧
- 网址：
www.weixiu8.com - 简介：一个综合性的维修论坛，同样有“焊接设备维修”版块，氛围活跃，提问和回答都比较及时，很多维修人员会在这里发布自己的维修过程和遇到的问题。
- 网址：
-
中华工控网论坛
- 网址：
bbs.gongkong.com - 简介：虽然侧重于工业自动化，但焊接设备本身就是工业控制的一部分，在“PLC技术”或“变频器与传动”等版块，很多关于电源、控制电路的讨论是相通的，可以找到一些高端焊机（如机器人焊机）的控制维修资料。
- 网址：
大型综合论坛的子版块
- 21电子网论坛 - 电源维修版
- 简介：气保焊机的P板本质上就是一个大功率开关电源，这个论坛里关于开关电源维修的知识、技巧和案例，对您维修P板有极大的参考价值，很多故障现象和排查方法是相通的。
视频平台（学习为主）
- Bilibili (B站)
- 简介：搜索关键词如“气保焊机维修”、“IGBT驱动电路”、“开关电源维修”、“P板维修”等，有很多维修爱好者或专业人士会录制详细的维修视频，从故障现象到一步步排查，非常直观，是学习的好地方。
知识问答社区
- 知乎
- 简介：搜索相关问题，可以找到一些深度分析和原理性解答，虽然不适合解决具体的“我的焊机不工作了怎么办”这种即时问题，但有助于您理解背后的工作原理，提升维修水平。
焊机品牌官方或用户社群
- 一些知名焊机品牌（如OTC、林肯、米勒、佳士、时代等）的官方网站或用户交流群。
- 简介：在这些社群里，您可能找到针对特定型号焊机的维修手册、图纸或资深工程师，但通常信息不如开放论坛全面，且可能涉及商业保密。
第五部分：如何在论坛高效提问
在论坛求助时,一个好的提问方式能让你更快地得到帮助：
- 标题清晰：时代NBC-350焊机P板维修：开机无输出，IGBT已换”。
- 描述完整：
- 焊机型号：是什么牌子和型号？
- 故障现象：具体发生了什么？有无异常声音、气味？
- 已做的排查：你已经做了哪些检查？（已测量XX电压为0V，已更换XX元件）。
- 附上照片/视频：拍下P板正面和背面的清晰照片，特别是故障点的特写，如果可能，录一段故障现象的视频。
- 态度诚恳：虚心请教，说明自己已经尽力排查，而不是直接把问题丢给别人。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
