核心原则：安全第一！
开关电源内部存在高压，即使在断电后，大容量的滤波电容（通常是那个个头最大的圆柱形电容）中仍可能储存着足以致命的电荷。绝对不能在未放电的情况下用手或金属工具触碰电路板上的任何元件或焊点。

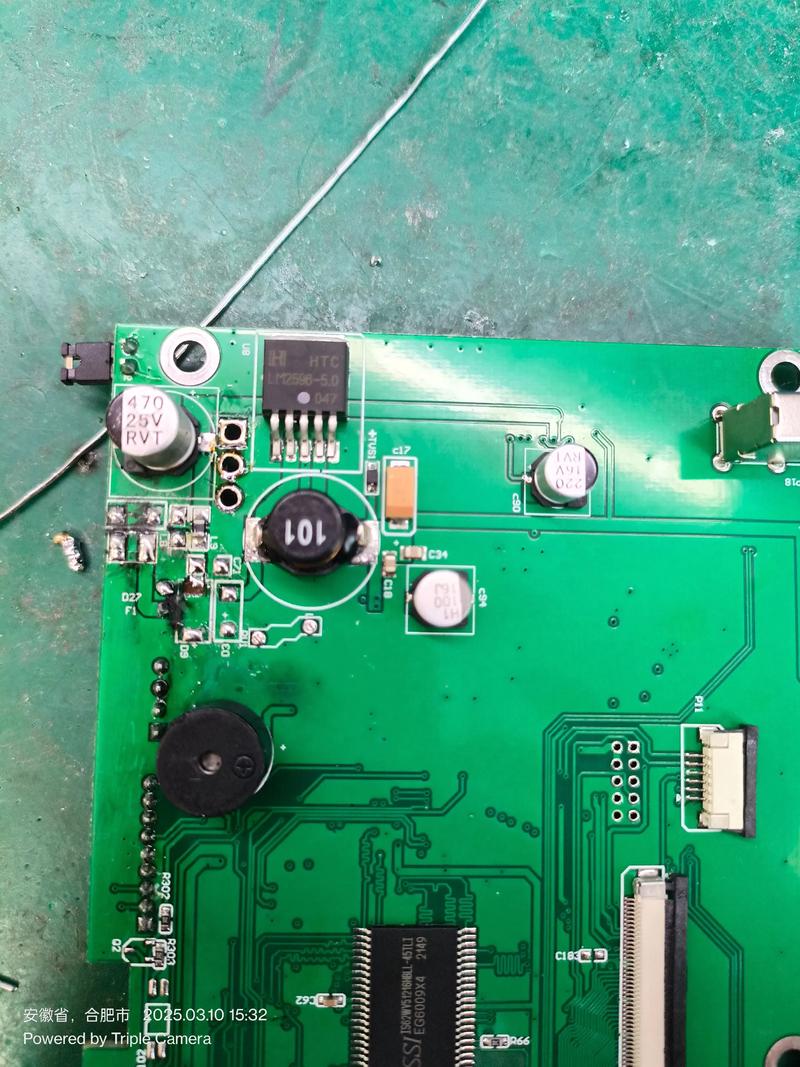

（图片来源网络，侵删）
第一步：准备工作与安全措施
-
断电与放电：
- 断开交流电源：将电源插头从插座上拔下。
- 等待：至少等待几分钟,让电容自然放电。
- 强制放电：这是最关键的一步，使用一个带绝缘手柄的大功率电阻（1kΩ, 5W-10W），将其两个引脚分别接触在滤波电容的两个焊盘或引脚上，你会听到“啪”的一声，并可能看到火花，重复操作几次，确保电容已完全放电。使用万用表的直流电压档测量电容两端电压，确认接近0V。
-
工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：专业级工具，对于观察开关波形、排查疑难杂症非常有帮助。
- 焊接工具：电烙铁、焊锡、松香、吸锡器/吸锡线。
- 放大镜：用于观察细小焊点和元件。
- 小刀/砂纸：用于切断飞线或处理氧化点。
- 替换元件：准备一些常用的易损件，如保险丝、整流桥、开关管（MOSFET/IGBT）、PWM控制器芯片、输出整流二极管、电解电容等。
- 隔离变压器：强烈推荐！它可以将设备与市电电网隔离，防止发生触电事故,同时也能避免因火线零线接反导致设备短路。
第二步：直观检查法（目视法）
在不加电的情况下，仔细观察电路板,寻找明显的故障线索。
-
保险丝：

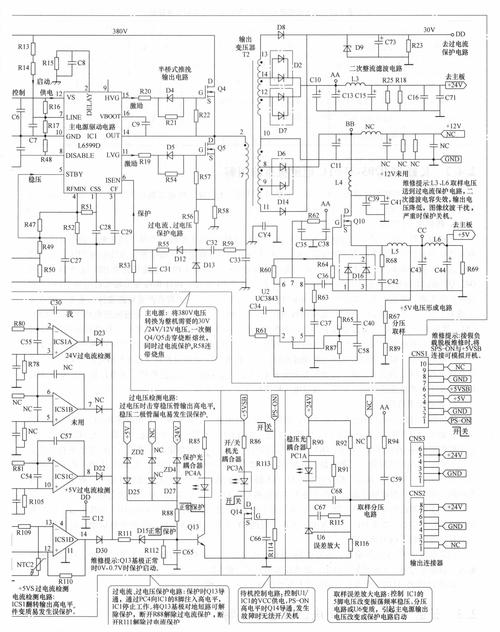

（图片来源网络，侵删）- 检查是否烧断：如果保险丝发黑、中间熔断,说明电路存在严重短路故障。
- 注意：不要只更换保险丝就通电！必须先找到导致保险丝烧毁的根源。
-
电解电容：
- 检查是否鼓包、漏液：这是电容失效的典型特征，顶部鼓起或底部有电解液渗出,必须更换。
- 检查是否炸裂：更严重的情况。
-
电阻：
- 检查是否烧焦、变色：特别是限流电阻、采样电阻等功率电阻，如果颜色异常,很可能已损坏。
- 测量阻值：用万用表测量其阻值是否与标称值相符。
-
开关管（MOSFET/IGBT）：
- 检查是否炸裂：开关管是承受高压大流的元件,损坏时常会留下明显的物理痕迹。
-
PCB线路：
（图片来源网络，侵删）- 检查是否有烧黑的痕迹：这通常意味着有大电流流过,该处线路可能已烧断。
- 检查是否有虚焊、冷焊：元件引脚与焊盘之间连接不牢固,可能导致接触不良或过热。
- 检查是否有铜箔断裂：特别是电流大的主回路。
-
元件：
- 检查是否有元件脱落：散热片上的元件是否松动。
第三步：分段加压测试法
这是最核心的维修步骤，由于开关电源是闭环系统，一个环节出问题，整个系统都无法工作,我们需要分段判断故障范围。
警告：此步骤必须在确认保险丝完好后进行，并且要做好随时断电的准备！
-
测量前级（整流滤波部分）
- 用万用表电阻档测量输入端的两个端子（通常是L和N）之间的电阻。
- 正常情况：应有一定的阻值（几百到几千欧姆），且呈现充电现象（电阻值会从很小逐渐变大）。
- 异常情况：
- 阻值为0Ω或非常小：说明后级有严重短路，通常是整流桥或滤波电容击穿,需要将整流桥和滤波电容焊下来分别测量。
- 阻值无穷大：说明保险丝或线路有开路。
-
测量后级（DC-DC变换部分）
- 如果前级正常，可以尝试低压、限流通电。
- 方法：使用一个调压器（自耦变压器），将输入电压调至很低（如AC 50V），然后缓慢升高,同时监测关键点电压。
- 关键点测量：
- 大滤波电容两端：正常情况下，应有脉动的直流电压（约输入峰值电压的一半，例如50V交流输入，此处应有约30-40V直流）。
- 开关管D极（漏极）：应有脉动的电压波形,这是开关工作的标志。
- 开关管S极（源极）：通常接地或通过一个小电阻接地。
- PWM控制器芯片的供电脚（如VCC）：应有稳定的直流电压（如12V, 15V, 20V）。
- PWM控制器芯片的输出脚（如OUT/Gate）：应有脉冲波形,用于驱动开关管。
-
测量输出端
- 如果前级和变换级都工作正常（即能听到或看到开关管在“工作”）,那么问题可能在输出端。
- 测量输出滤波电容：是否有正常的直流电压输出。
- 测量输出整流二极管：是否击穿短路。
- 测量输出电压反馈电路：如光耦、TL431等元件是否正常。
第四步：常见故障点与维修策略
-
保险丝熔断
- 原因：后级存在严重短路。
- 维修：
- 断开主回路（如断开开关管的D极）。
- 分别测量整流桥、滤波电容、开关管D-S极、输出整流二极管是否击穿。
- 找到损坏的元件并更换。
- 更换新的保险丝。
-
保险丝完好，但无输出电压
- 原因：启动电路、PWM控制器或开关管本身损坏。
- 维修：
- 检查启动电路：通常由一个高压电阻和一个电解电容组成，测量启动电阻是否开路,启动电容是否失效。
- 检查PWM控制器芯片：
- 测量其VCC脚是否有供电。
- 测量其输出脚（如OUT脚）是否有正常的脉冲输出，如果没有，且供电正常,则芯片可能损坏。
- 检查其外围元件，如定时电阻/电容、反馈引脚的元件是否正常。
- 检查开关管：
- 用万用表二极管档测量开关管D-S、G-S、G-D之间是否击穿短路。
- 检查栅极驱动电阻是否开路或阻值变大。
- 检查保护电路：如过压、过流保护电路是否误动作。
-
输出电压过高或过低
- 原因：反馈环路异常。
- 维修：
- 输出电压过高：非常危险！可能导致负载烧毁，通常是稳压反馈环路断开。
- 检查光耦是否损坏（特别是光敏三极管侧）。
- 检查TL431（或类似的精密稳压源）及其外围电阻分压网络是否正常。
- 检查PWM控制器芯片的反馈引脚电压是否异常。
- 输出电压过低：
- 负载过重：断开输出端的所有负载，接上假负载（如一个合适的灯泡或功率电阻），测量电压是否恢复正常，如果恢复正常,说明是负载问题。
- 整流滤波不良：检查输出整流二极管、输出滤波电容是否性能下降。
- 反馈环路问题：与电压过高类似,检查反馈元件是否参数偏移或损坏。
- PWM控制器或驱动电路问题：如输出脉冲宽度不足。
- 输出电压过高：非常危险！可能导致负载烧毁，通常是稳压反馈环路断开。
第五步：更换元件与焊接
-
选择元件：
- 型号参数必须一致：特别是耐压、电流、容值等关键参数。
- 代换原则：在无法找到原型号时，可以查阅数据手册进行代换，开关管的耐压和电流必须大于或等于原值；电容的耐压和容值必须匹配。
- 注意极性：电解电容、二极管、三极管等有极性的元件,焊接时千万不能接反。
-
焊接技巧：
- 使用合适的电烙铁功率（通常30W-60W）。
- 确保焊点干净、光亮、呈圆锥形，避免虚焊、假焊。
- 拆除多引脚元件（如IC芯片）时，最好使用吸锡器或吸锡线,避免烫坏焊盘。
维修流程图
开始
│
▼
断电 → 强制放电 → 准备工具
│
▼
直观检查 → 发现明显损坏 (如保险丝烧、电容鼓包)
│
├─→ 是 → 更换损坏元件 → 返回直观检查，直到无明显问题
│
└─→ 否 → 进入分段加压测试
│
├─→ 前级短路 → 查找并更换短路元件 (整流桥/滤波电容)
│
├─→ 前级正常 → 检查启动电路/PWM控制器/开关管
│
└─→ 变换级正常 → 检查输出端及反馈环路
│
└─→ 找到故障点 → 更换损坏元件
│
▼
更换元件后，低压通电测试
│
▼
恢复正常 → 逐步提高输入电压至额定值，最终满载测试
│
▼
结束维修开关电源需要耐心和细心，遵循从简到繁、从外到内的原则，多学习理论知识，多动手实践，您的能力一定会不断提升,祝您维修顺利！
