第一部分：安全第一！准备工作
在开始任何维修工作之前,安全是重中之重。

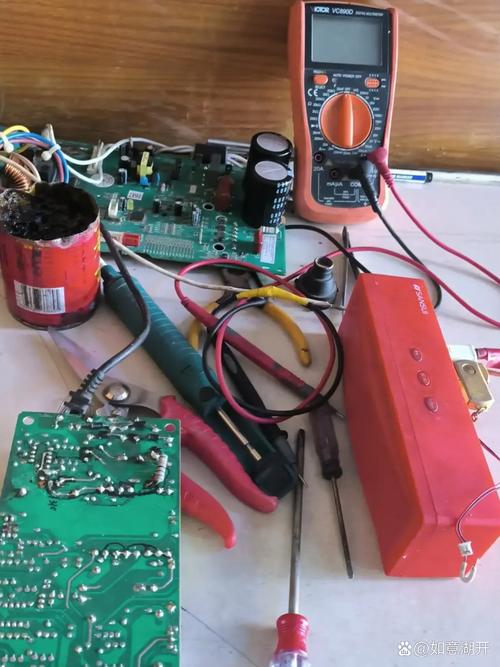

（图片来源网络，侵删）
-
断电与放电：
- 完全断电：将等离子切割机的主电源开关（空开或断路器）完全断开，并挂上“禁止合闸”的警示牌。
- 确认无电：使用万用表交流电压档，测量主电源输入端、控制变压器输出端、以及大容量电容（如主滤波电容）两端,确保电压为零。
- 电容放电：对于大容量的电解电容，即使断电后也可能存有高压，务必使用带绝缘手柄的电阻或大功率灯泡对其进行放电,防止电击损坏元器件或伤及人员。
-
工具准备：
- 基础工具：螺丝刀、剥线钳、尖嘴钳、镊子。
- 测量仪器：
- 数字万用表：必备，用于测量电压、电阻、通断、二极管。
- 示波器：高级但非常有用，用于观察控制板上的关键信号波形（如PWM、触发信号）。
- 逻辑分析仪：用于分析数字电路的逻辑时序。
- 焊接工具：恒温焊台、尖头烙铁、吸锡器、焊锡丝、助焊剂。
- 其他：放大镜、清洁剂（如酒精）、绝缘胶带、热缩管。
-
资料准备：
- 电路原理图：这是维修的“地图”，没有图纸如同盲人摸象,尽量找到设备的官方图纸或相关技术资料。
- 元件清单：了解板上主要元器件的型号和参数。
- 用户手册：了解设备正常工作时的指示灯状态、按键功能和报警代码。
第二部分：故障诊断与排查流程
遵循“先外后内、先简后繁、先电源后控制”的原则。

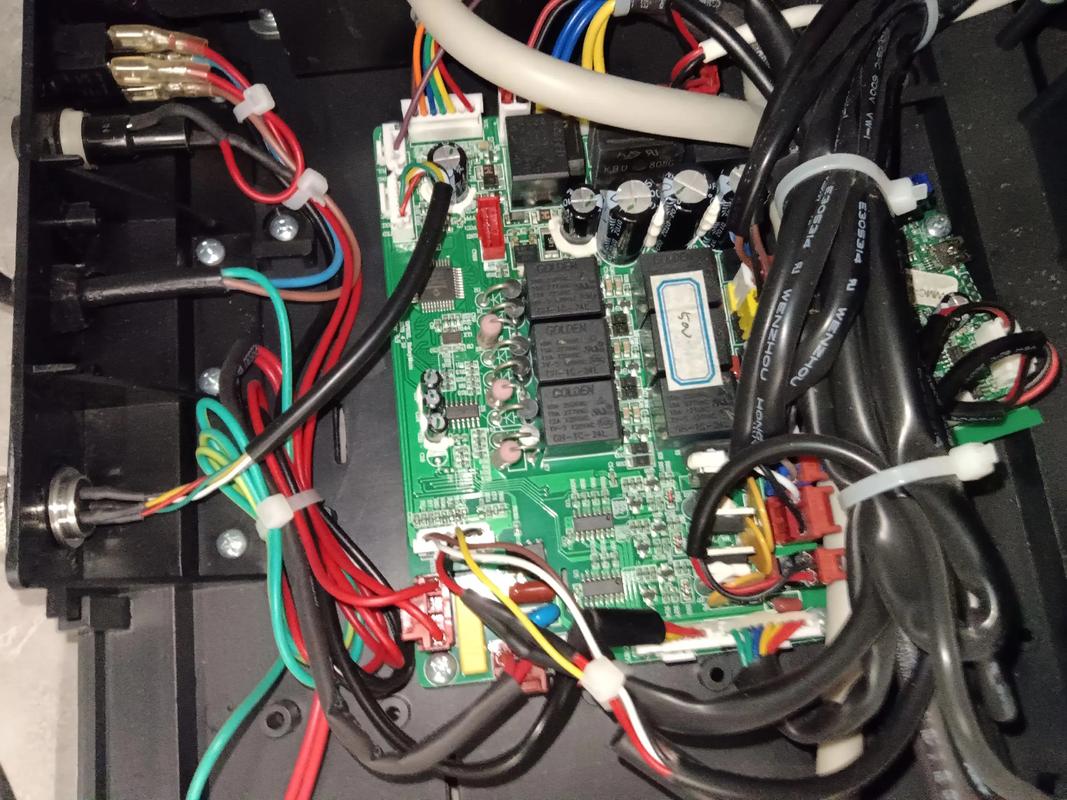

（图片来源网络，侵删）
外部检查与问询
- 用户问询：向操作者了解故障发生前的情况。
- 故障是突然发生还是逐渐出现的？
- 当时在切割什么材料？电流/气压设置是多少？
- 是否有异常声响、异味或火花？
- 故障后是否有任何报警代码或指示灯状态？
- 目视检查：
- 控制板外观：观察电路板是否有明显的物理损伤，如烧焦、发黑、鼓包、裂痕。
- 元器件：检查电容是否有漏液、鼓包；电阻是否烧焦变色；IC芯片是否有烧焦痕迹。
- 连接器：检查所有排线、接线端子是否松动、氧化或脱落。
- 保险丝：检查主电源保险丝和控制板保险丝是否熔断。注意：更换新保险丝前，必须先排查导致保险丝熔断的短路故障,否则会再次熔断。
电源部分检查
控制板工作正常的前提是其自身供电正常。
- 主电源输入：用万用表测量控制变压器初级端的交流电压是否正常。
- 控制变压器：测量变压器次级输出的交流电压是否正常（AC 24V, AC 12V等）。
- 整流滤波电路：
- 测量整流桥（或整流二极管）的输出端是否有正常的直流电压。
- 测量滤波电容两端电压是否稳定、纹波是否正常,可以用示波器观察。
- 稳压电路：
- 检查三端稳压器（如7812, 7805, LM2596等）的输入、输出端电压是否正常，如果输出电压异常或为零，可能是稳压器本身损坏,或其前级电路或负载有问题。
- 检查稳压电路周边的滤波电容是否失效。
核心功能电路检查
根据故障现象,针对性地检查相关电路。
-
启动/停止电路：
- 检查启动按钮、停止按钮和相关继电器/接触器,用万用表通断档测量按钮是否接触良好。
- 检查继电器/接触器的线圈是否有电压，触点是否吸合良好，听是否有“咔哒”声,测量触点两端在吸合时是否导通。
-
调压/调频电路：

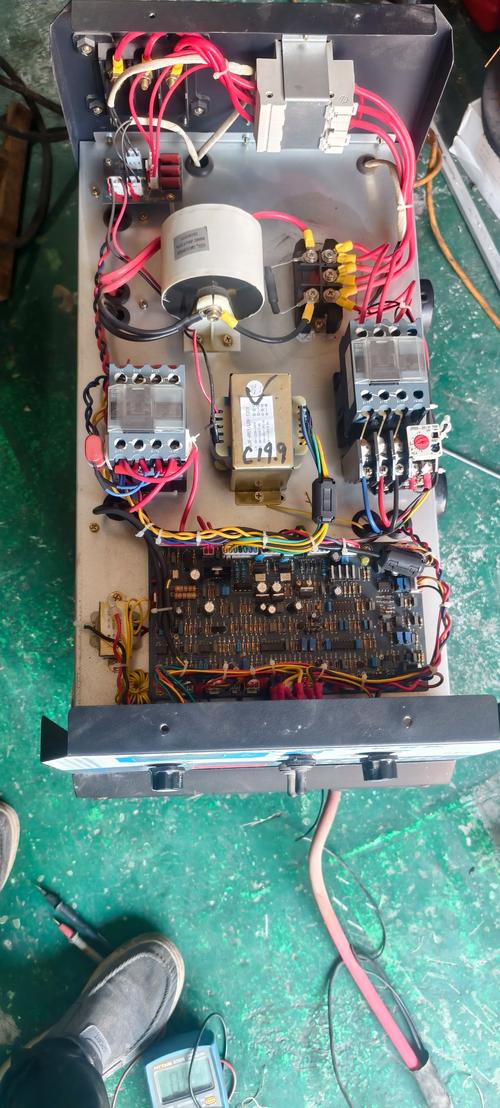

（图片来源网络，侵删）- 如果设备无法调节电流或切割效果不佳,问题可能在此。
- 检查电位器（旋钮）是否损坏,其阻值是否能随调节正常变化。
- 检查相关的运放、比较器或数模转换器（DAC）芯片及其外围电路。
-
气体控制电路：
- 检查电磁阀驱动电路,通常是一个三极管或光耦驱动一个电磁阀。
- 测量驱动三极管/光耦的控制信号是否正常（高/低电平）。
- 测量电磁阀两端是否有正确的直流电压（通常是24V或110V）。
-
高频引弧/高压引弧电路：
- 注意：此部分电路带有高压，维修时务必极其小心！
- 检查引弧触发信号（来自CPU或专用芯片）是否正常发出。
- 检查引弧变压器、高压包、火花塞是否损坏,火花塞间隙过大或过小都会导致引弧失败。
- 检查保护电路，如压敏电阻、放电管是否击穿短路。
-
主控与反馈电路：
- CPU/单片机：这是控制板的“大脑”。
- 检查其工作电压（VCC）是否正常。
- 检查复位电路是否正常（上电复位信号）。
- 检查晶振是否起振（用示波器测量晶振两脚是否有波形）。
- 反馈信号：检查电流、电压检测电路的信号是否正确送回CPU，通常由霍尔传感器或分压电阻采样,再经运放放大后送入ADC。
- CPU/单片机：这是控制板的“大脑”。
使用工具进行深入测量
-
静态电阻测量：
- 对地电阻：断电后，测量电源对地（VCC和GND）的电阻，如果短路或阻值异常小，说明后级有短路或元件击穿，可以分段测量,缩小故障范围。
- 在线电阻：怀疑某个电阻或电容时，可以焊开一脚再测量,以排除并联电路的影响。
-
动态电压测量：
给电后，测量关键测试点的电压是否与图纸标称值一致,这是最常用的方法。
-
信号波形测量（示波器）：
- 当怀疑数字信号、PWM信号、时序问题时,示波器是最好的工具。
- 可以观察CPU的I/O口输出、PWM波形、通信信号（如RS485）等是否正常。
第三部分：常见故障与维修案例
故障现象1：整机没反应，指示灯不亮
- 排查思路：
- 检查主电源开关、保险丝是否完好。
- 检查控制板上的电源变压器初级和次级是否有电压。
- 检查整流桥、滤波电容、稳压器（如7805）的输出电压（+5V）是否正常。
- 5V电压为0，重点检查变压器、整流桥、滤波电容是否短路或开路。
- 5V电压偏低且不稳定，检查滤波电容是否失效（容值减小）或负载过重。
故障现象2：能通气，但无法引弧
- 排查思路：
- 检查气体：确认气压是否足够，电磁阀是否动作（能听到“嗒”声）。
- 检查割枪：检查电极、喷嘴是否过度损耗或损坏,导电嘴是否堵塞。
- 检查引弧信号：
- 手动引弧：按下手动引弧开关，听继电器是否吸合,看是否有高频放电声。
- 自动引弧：检查从CPU到引弧驱动电路的控制信号是否存在。
- 检查引弧电路：检查引弧变压器、高压包、火花塞，高压包常见问题是内部短路或开路，火花塞间隙通常为1.5-2.5mm。
故障现象3：引弧后立即熄火，或切割时断弧
- 排查思路：
- 检查电流：检查设定的切割电流是否足够,或电位器是否接触不良导致实际电流偏低。
- 检查电源：检查输入电网电压是否过低,或连接电缆过长过细导致电压降过大。
- 检查反馈电路：检查电流检测霍尔传感器是否损坏，其输出的反馈信号是否正常送回CPU，CPU如果检测到电流异常,会立即切断输出。
- 检查控制信号：检查主控板发给主功率板（IGBT/MOSFET驱动板）的PWM信号是否稳定。
故障现象4：控制板上某个功能失灵（如调节旋钮无效）
- 排查思路：
- 检查电位器：直接测量电位器三根引脚之间的阻值，旋转旋钮看阻值是否线性变化，如果阻值不变或无穷大,则电位器已损坏。
- 检查相关芯片：如果电位器正常，检查其信号输入到哪个芯片（如运放、ADC），测量该芯片的输入、输出脚电压是否随调节而变化。
- 检查线路：检查电位器到芯片之间的走线是否断裂或虚焊。
第四部分：维修技巧与注意事项
- 先备份，再修改：如果需要修改程序（如刷固件），务必先备份原始程序,以防刷错导致无法恢复。
- 替换法：对于可疑的集成电路、传感器等元器件，如果有同型号的备件，可以采用替换法进行验证,这是非常高效的手段。
- 虚焊/冷焊：振动或温度变化时出现的时好时坏的故障，大多是虚焊，可以用放大镜仔细观察焊点,必要时对可疑焊点进行补焊。
- 元件代换：
- 电容：耐压必须大于或等于原值，容值可以相近，最好用同类型（如CBB替换聚丙烯）。
- 二极管/三极管：耐压、电流、频率等参数必须满足或大于原值。
- IC芯片：尽量使用原型号,或完全兼容的型号。
- 清洁与保护：维修完成后，用酒精清洁板上的松香和污渍，对于维修过的区域，可以用防潮漆或硅胶进行保护,防止氧化和短路。
等离子切割机控制板的维修是一个系统性的工程。安全、图纸、工具和逻辑思维是成功的四大要素，对于没有经验的维修人员，建议从简单的故障（如保险丝、电源、按钮）入手，逐步积累经验，遇到复杂或危险的电路（如高压引弧），如果自己没有把握，及时联系专业维修人员或设备厂家,以免造成设备进一步损坏或发生安全事故。
