重要声明：安全第一！
在开始任何维修之前,请务必遵守以下安全准则：
（图片来源网络，侵删）
- 断电操作：务必断开电池与控制器的连接，控制器在工作时会输出大电流，短路或操作失误可能导致严重的人身伤害或火灾。
- 静电防护：人体静电可能损坏控制器内部的精密电子元件（如MOS管、芯片），建议佩戴防静电手环，或在触摸控制器前先触摸一下金属物体以释放静电。
- 备份数据：如果控制器带有学习功能（如对码），维修前最好尝试记录下原车的电机相线颜色和霍尔元件线的顺序，以便修复后能快速恢复。
- 风险提示：控制器维修有一定难度，特别是对于没有电子基础的朋友，如果尝试后问题依旧，或者不确定如何操作，强烈建议寻求专业维修人员的帮助或直接更换新控制器，因为维修的成本和风险可能高于更换。
第一部分：故障诊断——“先外后内，先简后繁”
在拆开控制器外壳之前,先通过现象进行初步判断，这能帮你节省大量时间。
常见故障现象及初步排查：
| 故障现象 | 可能原因 | 排查步骤 |
|---|---|---|
| 完全没反应，仪表盘不亮，钥匙拧动没声音 | 电池没电 保险丝烧断 电源锁损坏 电池与控制器连接线松动或断裂 |
用万用表测量电池电压是否正常。 检查电池盒上的保险丝是否熔断。 检查电源锁（钥匙开关）通断是否正常。 检查从电池到控制器的粗红色（正极）和黑色（负极）线是否插紧、有无破损。 |
| 仪表盘亮，但拧动转把车不走 | 转把损坏 刹车断电开关常通 控制器故障 电机或霍尔元件损坏 |
转把信号线测试：打开电源，用万用表DC电压档测量转把信号线（通常是细的绿线或蓝线）与负极（黑线）之间的电压，正常情况下，拧动转把，电压应在 8V - 4.2V 之间平滑变化，如果无电压或电压不变，说明转把或其连接线有问题。 刹车开关测试：断开刹车开关的插头，看车是否能走，如果可以走，说明刹车开关损坏或线路问题导致其一直处于“刹车”状态。 如果以上都正常，则很大概率是控制器内部故障。 |
| 电机无力，转速慢，带不动人 | 电池电量不足 刹车断电开关接触不良 控制器输出功率不足（如MOS管性能下降） 电机本身故障 |
充满电后测试。 检查刹车开关是否完全复位。 检查控制器输出给电机的相线电压是否正常（需要一定经验）。 直接连接一块好的电池测试电机，判断电机是否正常。 |
| 电机异响，抖动，时走时不走 | 霍尔元件损坏（最常见） 电机相线接触不良 控制器与电机连接线束有问题 |
断开霍尔插头：如果断开后电机能正常转动（但会失去助力和自动断电功能），说明是霍尔元件或其线路问题。 检查并重新插拔所有与电机连接的插头，确保接触良好。 检查相线（粗的黄、绿、蓝线）和霍尔线（细的五根线）有无破损、断裂。 |
| 电门拧动一下，车猛地窜出去（飞车） | 转把信号线与负极短路 控制器内部MOS管击穿短路 |
立即断电！ 检查转把信号线是否与地线（黑线）或电源线（红线）有破损、粘连。 如果线路正常，则很可能是控制器内部主功率MOS管被击穿，导致电池电压直接输出给电机，这种情况必须更换控制器，无法维修。 |
第二部分：控制器内部维修
如果通过以上排查,确定问题出在控制器内部，那么可以尝试拆开维修。
所需工具：
- 螺丝刀（十字、一字）
- 万用表（必备！）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 镊子、放大镜（可选）
- 防静电手环
维修步骤：
-
拆开控制器外壳：
- 大多数控制器用螺丝固定,拧下螺丝即可，有些是卡扣式，小心撬开。
- 拆开后,你会看到一块印刷电路板（PCB板），上面有各种电子元件。
-
目视检查：
（图片来源网络，侵删）- 仔细观察PCB板,看是否有明显的烧毁痕迹、鼓包的电容、断裂的元件、焦黑的地方。
- 重点检查对象：
- 保险丝：通常是一个玻璃管或黑色方块，是第一道防线，如果烧毁，控制器完全没反应，可以更换同规格的。
- MOS管：通常有三个，上面会连接电机的三根相线，它们是控制器的大功率开关，容易因过流或过热而损坏，损坏时表面可能会有烧黑的痕迹或裂开。
- 电容：尤其是体积较大的电解电容，可能会鼓包或漏液，导致供电不稳。
- 驱动芯片：靠近MOS管的小芯片，负责给MOS管提供开关信号。
- 主控芯片：整个控制器的大脑，通常有贴片封装，不易更换。
-
使用万用表进行检测（关键步骤）：
-
A. 检测保险丝：
- 万用表调到“通断档”或“电阻档”。
- 两表笔分别接触保险丝的两端,如果蜂鸣器响或电阻接近0Ω，则保险丝正常，如果显示“1”或无穷大，则保险丝已烧断，需更换。
-
B. 检测MOS管（最常见故障点）：
- 原理：MOS管有三个引脚：G（栅极）、D（漏极）、S（源极），对于N沟道MOS管，正常的逻辑是：G与S之间电阻无穷大；D与S之间电阻无穷大。
- 检测方法：
- 断电，并确保控制器已断开与电池和电机的所有连接。
- 万用表调到“二极管档”或“电阻档”。
- 测量G、S极：红表笔接S，黑表笔接G，应显示无穷大，用手指同时触摸G和S极（给G极一个瞬间电压），再测，会发现G、S之间电阻变小，移开手指，电阻应恢复无穷大，如果不能，说明MOS管损坏。
- 测量D、S极：红表笔接S，黑表笔接D，应显示无穷大，如果电阻很小或为0，说明MOS管已击穿短路。
- 注意：控制器里通常有6个MOS管（组成三相桥），三个为上管，三个为下管，损坏一个可能导致控制器无输出或输出异常，更换时，最好三个一起换，以保证性能一致。
-
C. 检测电容：
- 万用表调到“电阻档”或“电容档”。
- 对于电解电容,用电阻档测量，它会先有一个充电过程（电阻从0逐渐变大到无穷大），如果一直显示0Ω或无穷大，说明电容已失效。
-
D. 检测驱动芯片和主控芯片：
- 这部分比较复杂,需要芯片手册和电路图。
- 可以测量芯片各引脚对地（GND）的电压是否与标称值相符（通电状态下），如果某个引脚电压异常，可能是芯片损坏。
- 也可以测量芯片各引脚之间的电阻,与一个好的同型号控制器对比，如果差异很大，芯片可能损坏。
-
-
更换损坏元件：
- 如果找到了损坏的元件（如保险丝、电容、MOS管），可以尝试更换。
- 焊接技巧：
- 先用吸锡器吸掉旧元件的焊锡。
- 将新元件对准位置焊上。
- 注意MOS管和电容的极性,装反会立刻烧毁。
- 焊接速度要快,避免高温损坏PCB板或其他元件。
-
测试与恢复：
- 更换元件后,不要立即装车测试。
- 先在不连接电机的情况下,给控制器通电，用万用表测量转把信号线和霍尔信号线的电压是否正常。
- 如果一切正常,再连接电机进行路试。
第三部分：无法维修时的解决方案
如果控制器损坏严重,
- 主控芯片或驱动芯片烧毁。
- 多个MOS管烧毁,PCB板也烧焦。
- 自己没有维修经验和工具。
那么最经济、最可靠的解决方案就是更换一个新的控制器。
更换控制器注意事项：
- 功率匹配：新控制器的功率（如350W, 800W, 1200W）必须与原车电机和电池的功率相匹配。
- 电压匹配：新控制器的额定电压（如48V, 60V, 72V）必须与电池组电压一致。

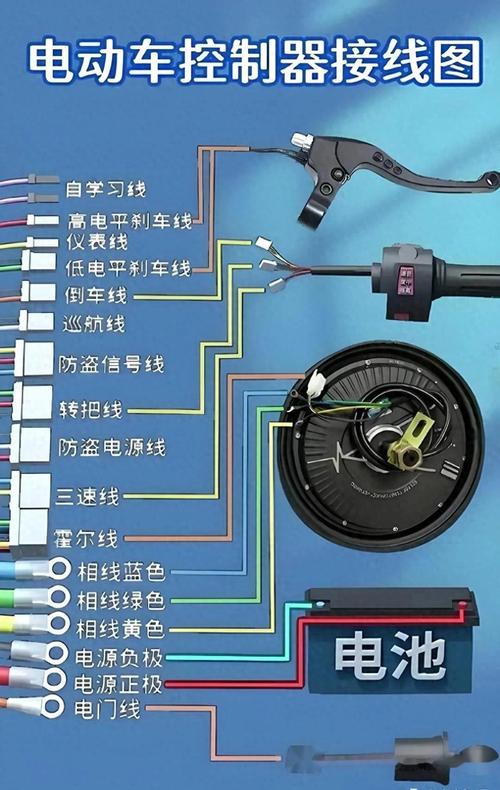

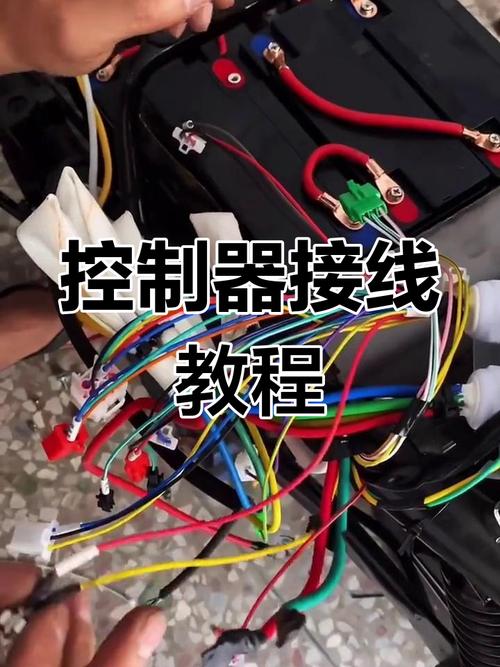

- 接口匹配：
- 电机相线：黄、绿、蓝三根粗线，顺序可以任意对调，但一旦对调，电机转向会改变，如果发现电机反转，只需交换其中任意两根相线即可。
- 霍尔线：通常是细的五根线（红、黑、黄、绿、蓝），颜色顺序最好与原来保持一致，如果顺序不对，会导致电机无力、抖动，可以尝试不同组合，直到找到最佳效果。
- 转把线：通常是三根线（红、黑、绿/蓝），红是5V电源，黑是地，绿/蓝是信号线，颜色可能不同，但功能相同。
- 刹车线：通常是两根线，断开刹车开关后，这两根线应接通。
电瓶车控制器维修是一个系统性的工作,遵循“先诊断，后维修”的原则，对于大多数用户来说，学会使用万用表进行初步诊断，判断出是转把、刹车开关还是控制器本身的问题，就已经足够了，如果确定是控制器内部故障，考虑到其复杂性和维修成本，直接更换一个同规格的新控制器往往是最佳选择。
