下面我为你整理了一套从入门到精通的自学路线图,分为理论准备、实践操作、故障诊断、进阶提升四个阶段。
（图片来源网络，侵删）
第一阶段：理论准备 (打地基)
在动手之前,必须先懂原理，盲目维修只会损坏设备，甚至有安全风险。
-
安全第一，永远是第一！
- 电击风险：电焊机内部有高压电（380V或220V），即使断电后，大电容中仍可能储存致命电荷，维修前必须彻底放电，并使用万用表确认无电压。
- 电弧伤害：了解电焊的基本安全知识，如佩戴护目镜、绝缘手套、工作服等。
- 工具安全：学会正确使用万用表、示波器、电烙铁等工具。
-
学习基础电工知识
- 电路基础：必须理解电压、电流、电阻、欧姆定律（V=IR）。
- 元器件识别：
- 无源器件：电阻、电容、电感，了解它们的符号、作用和基本检测方法（如用万用表测电阻值、电容是否短路或漏电）。
- 半导体器件：
- 二极管：单向导电性，好坏判断。
- 三极管：基本结构和放大/开关作用。
- 晶闸管/可控硅：理解其触发导通的特性，这是可控硅式焊机的核心。
- IGBT (绝缘栅双极型晶体管)：现代逆变焊机的心脏，需要理解其作为高速电子开关的作用。
- 集成电路：认识常见的运放、PWM控制器（如TL494、UC384x系列）、驱动芯片等，了解它们的基本功能。
-
理解电焊机的工作原理

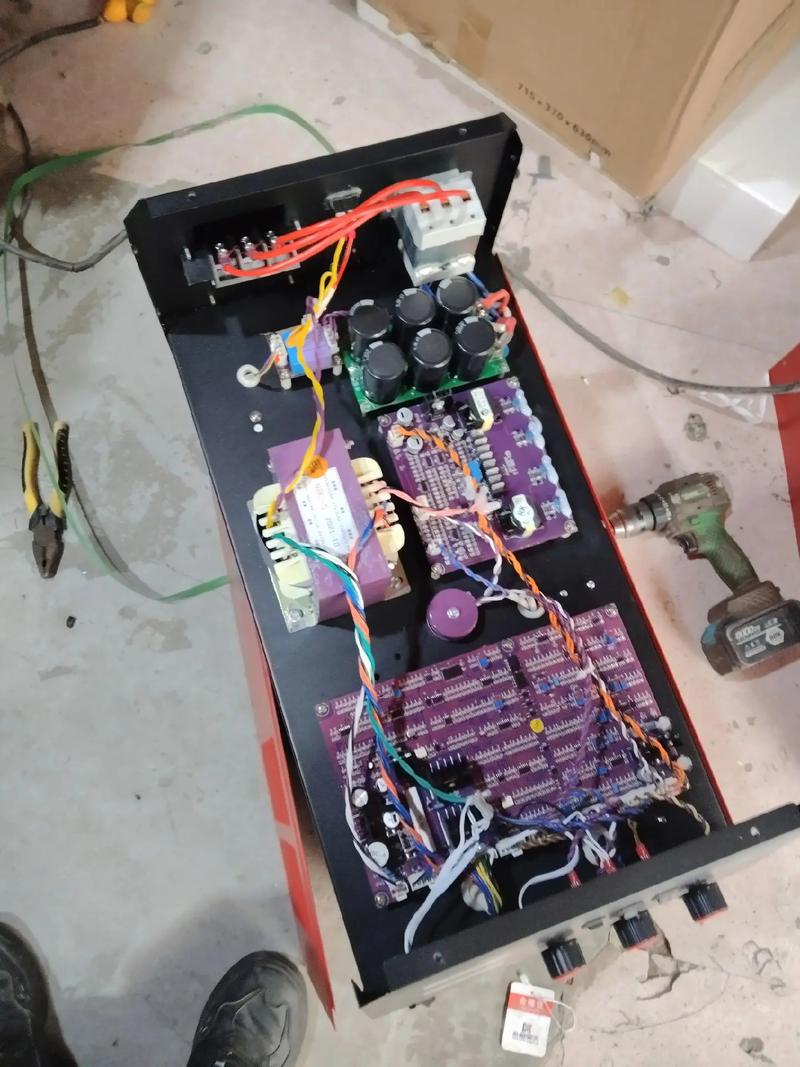

（图片来源网络，侵删）- 分类：首先要搞清楚你面对的是哪种直流电焊机。
- 工频直流焊机：体积巨大、笨重，通过工频变压器降压，再经过二极管整流、电感滤波，原理简单，但笨重耗能。
- 逆变直流焊机：目前主流，将工频交流电整流成直流，通过IGBT等功率器件逆变成高频交流，再通过高频变压器降压，最后整流输出直流电，特点是高效、轻便、性能优异，绝大多数现代焊机都是这种。
- 核心方框图：无论哪种，都要在脑中建立其信号流和能量流。
- 逆变焊机典型结构：
输入电源 → 输入滤波/保护 → 整流滤波 → 功率逆变电路 (IGBT) → 高频变压器 → 输出整流滤波 → 输出电流取样 → 控制电路 (PWM) → 显示面板 - 理解控制核心：控制电路（通常是一个单片机或PWM芯片）通过“输出电流取样”得到当前的实际电流，与用户设定的电流进行比较，然后调整“功率逆变电路”中IGBT的开关频率或占空比，从而精确控制输出电流的大小，这是闭环控制的精髓。
- 逆变焊机典型结构：
- 分类：首先要搞清楚你面对的是哪种直流电焊机。
第二阶段：实践操作 (从简单开始)
理论学得再多,也要通过实践来巩固。
-
准备工具
- 必备：
- 数字万用表（带二极管档、电容档）
- 绝缘螺丝刀套装（一字、十字、内六角）
- 尖嘴钳、斜口钳
- 电烙铁（建议恒温焊台，功率60W左右）和焊锡丝
- 松香、吸锡器
- 高纯度酒精和棉签（用于清洁电路板）
- 进阶：
- 示波器（观察PWM波形，调试高手必备）
- 可调直流稳压电源（给控制板供电测试）
- 热风枪（拆焊贴片元件）
- 必备：
-
寻找“练手”机器
- 首选坏掉的旧逆变焊机：可以在二手市场、废品站或网上低价购买一台功能失常但外观完好的逆变焊机，这是最好的学习材料，坏了也不心疼。
- 拆解学习：找一台报废的焊机，安全地拆开它，不要急着修，先把它当成一个“教具”。
- 识别模块：找到主变压器、风扇、IGBT模块、驱动板、控制板、电流取样电阻/霍尔传感器等。
- 绘制草图：用手机拍照，并在纸上画出大致的连接关系，比如哪些线是输入电源，哪些是到IGBT的，哪些是输出的。
-
从最简单的维修开始

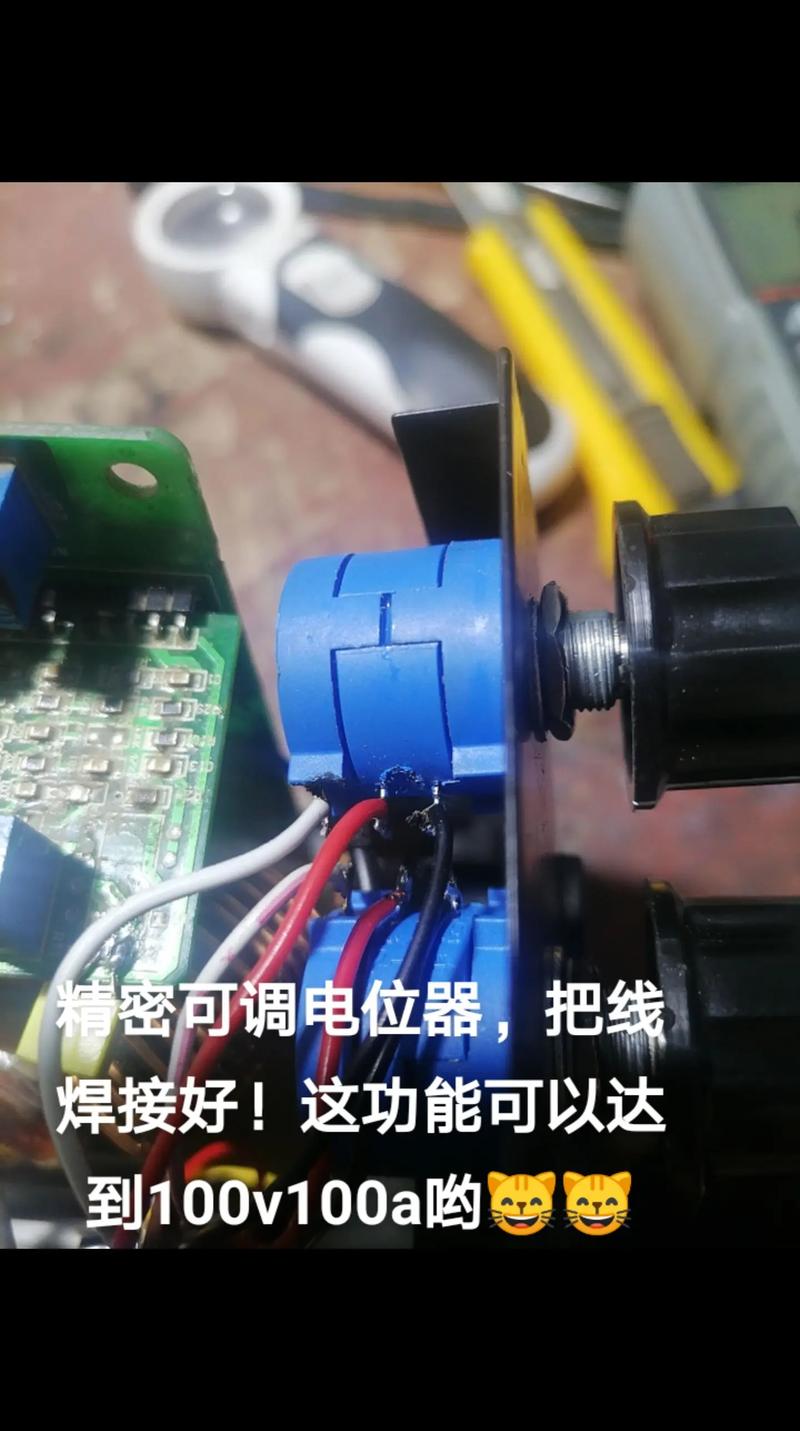

（图片来源网络，侵删）- “假故障”排除：很多焊机不工作，问题可能很简单。
- 电源线插头是否松动或损坏？
- 内部保险丝是否熔断？（这是最常见的故障点之一！）
- 风扇是否卡死不转？（导致过热保护）
- 更换保险丝：如果保险丝熔断，千万不要直接换上一根新的就通电！ 必须先找到熔断的原因，否则会再次烧毁，甚至扩大故障，用万用表测量回路的电阻，查找短路点（如IGBT是否击穿）。
- “假故障”排除：很多焊机不工作，问题可能很简单。
第三阶段：故障诊断与排除 (核心技能)
这是维修的精髓,遵循“从外到内，从简到繁，先电源后负载”的原则。
-
询问用户：如果可能，了解焊机是如何损坏的，是在工作中突然停机，还是摔了一下，还是进水了？故障现象是完全没有输出，还是输出电流不稳，还是指示灯不亮？
-
外观检查
- 查看电路板是否有明显的烧黑、炸裂的痕迹。
- 检查电容顶部是否鼓包或漏液（电容老化损坏的典型特征）。
- 检查IGBT模块是否有裂痕或烧毁的痕迹。
- 闻一下是否有焦糊味。
-
分段测量与排查
- 输入部分：用万用表AC档测输入电压是否正常，测输入端保险丝是否通。
- 整流滤波部分：测整流桥输出的直流电压是否正常（对于220V输入，约310V；380V输入，约530V），如果此处无电压，问题在输入部分。
- 核心功率部分（重点！）：
- IGBT模块检测：这是最容易损坏的元件，拆下IGBT模块，用万用表的二极管档，测量其三个极之间的阻值，正常情况下，C-E、E-C之间应该有一个二极管的压降（约0.5V），G-E、G-C之间应该是无穷大，如果发现任何两个电极之间短路或阻值异常，说明IGBT已损坏，必须同时更换驱动板上的G极电阻（通常是一个小阻值的电阻，如几欧姆到几十欧姆），否则换上新的IGBT会再次被击穿！
- 控制部分：
- 电源供电：控制板本身也需要工作电压（如+5V, +12V, +15V, +20V等），找到这些电源的来源，通常是开关电源模块或线性稳压器（如7812, 7805），测量其输出是否正常。
- PWM信号：如果电源正常，但IGBT不工作，问题可能在控制电路，用示波器测量驱动IC（如TL494）的输出脚，或者驱动芯片给IGBT的输入脚，看是否有正常的PWM脉冲波形，没有波形，说明控制板或驱动板有问题。
- 电流取样：检查电流取样电阻或霍尔传感器是否损坏，如果取样信号异常，控制电路会认为电流过大而保护，导致无输出。
-
替换法
当怀疑某个模块（如驱动板、控制板、风扇）有问题时，如果有同型号的备件，可以替换测试，这是快速定位故障的有效方法。
第四阶段：进阶提升 (成为高手)
-
深入阅读电路图
尝试找到你维修焊机的电路图,没有图就根据实物自己绘制，理解每个芯片引脚的功能，每个元器件在电路中的作用。
-
学习焊接技术
焊接电路板是基本功,特别是要练习焊接和拆卸贴片元件，好的焊接质量是维修成功的一半。
-
关注元器件代换
当找不到原型号的元器件时,要学会查阅 datasheet，了解其关键参数（如耐压、电流、容量、频率），进行合理代换。
-
记录与总结
建立一个维修日志,记录每次维修的机型、故障现象、排查过程、损坏元件和最终解决方案，这会让你不断进步，形成自己的维修数据库。
推荐学习资源
- 视频平台：在B站、YouTube上搜索“电焊机维修”、“逆变焊机原理”、“IGBT驱动电路”等关键词，有大量直观的维修教程和原理讲解。
- 专业论坛/社区：一些电子技术论坛或焊接爱好者社区，可以提问和交流。
- 书籍：《电子技术基础》、《开关电源设计》（经典中的经典）、《图解电子元器件》等。
再次强调安全！ 在进行任何带电操作前，务必确保自己了解风险并做好防护，自学维修是一个充满挑战和乐趣的过程，祝你成功！
