第一部分：YD05 电源板概述
-
核心构成：

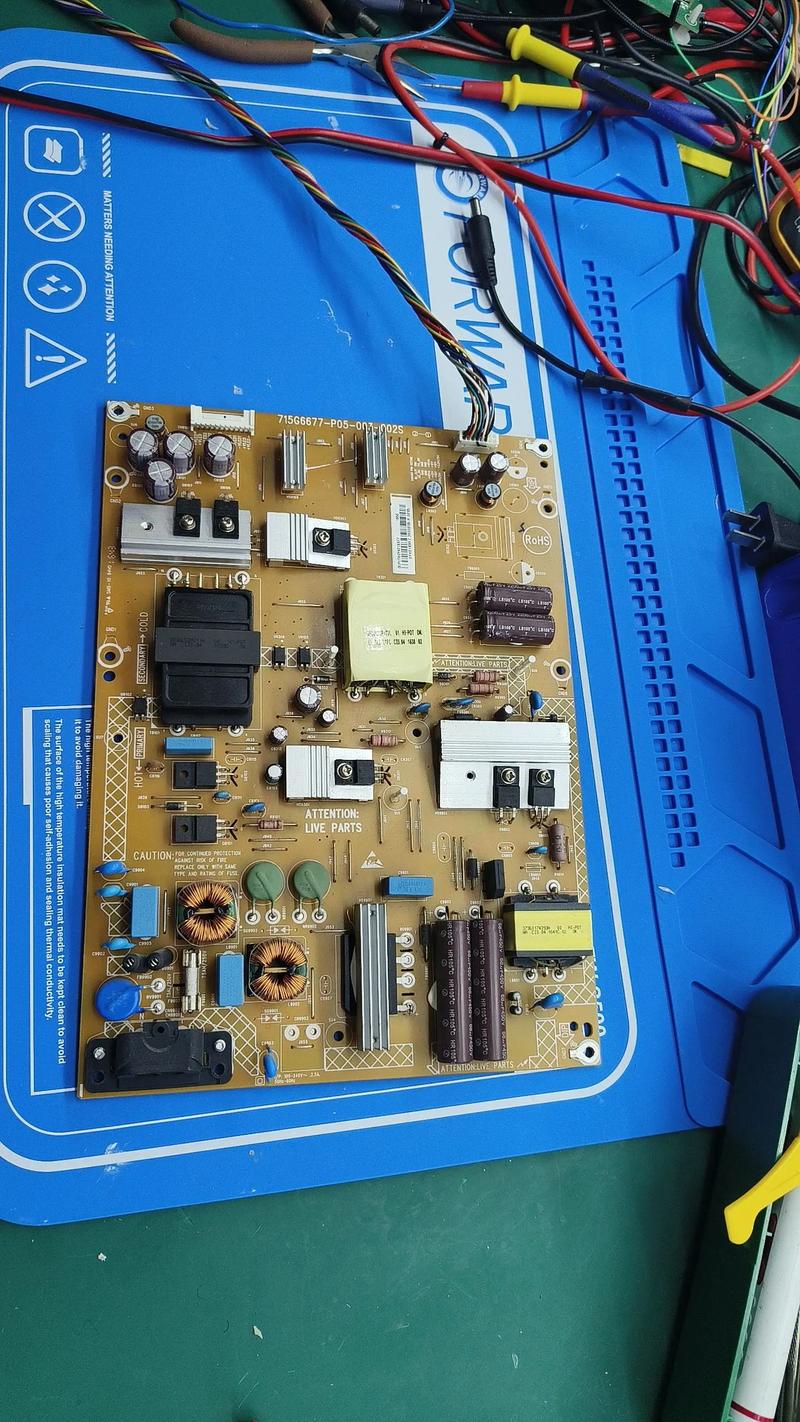

（图片来源网络，侵删）- PFC (功率因数校正) 电路：通常由 NCP1653 或类似型号的芯片控制，负责将整流后的脉动直流电转换为稳定的约 380V-400V 的直流高压，这个高压一方面给 PFC 电容充电，另一方面供给后级的 LLC 半桥谐振电路。
- LLC (谐振) 电路：这是电源的核心，负责将 380V 高压转换为高频交流电，主要由 NCP1399 或 SGM6905A 等芯片控制，通过驱动半桥上的上下两个 MOS 管（如 2SK3562, 2SK3687 等）进行开关动作。
- 次级整流与同步整流：LLC 产生的高频交流电通过变压器降压，次级再通过整流滤波电路（或更高效的同步整流电路）输出稳定的低压直流电，如 12V, 5V, 24V (VCC) 等。
- 待机电路：一个独立的低压开关电源，即使在主电源关闭时也工作，为 MCU（微控制器）提供 5V 或 3.3V 的待机电压，用于遥控开机、待机指示灯等。
- 保护电路：包含过压、过流、过热、短路等多种保护功能，一旦检测到异常，会强制关闭 PFC 和 LLC 电路,防止故障扩大。
-
主要输出电压：
- VA (主电压)：通常为 12V 或 24V,供给屏幕的背光驱动板。
- VCC (逻辑电压)：通常为 5V 或 12V,供给主板和屏幕的逻辑部分。
- VS (待机电压)：通常为 5V，供给待机电路和 MCU。
第二部分：维修前的准备工作与安全须知
安全第一！电源板内部存在高压，即使是断电后，大容量的 PFC 电容（C807, C808 等）也储存着致命的电能！
-
必备工具：
- 数字万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐！对于开关电源，没有示波器很难精确判断 PWM 驱动波形是否正常。
- 隔离变压器：推荐使用,可以防止因设备漏电造成的触电风险。
- 可调直流稳压电源：非常有用，可以模拟市电输入,安全地为电源板供电进行测试。
- 焊接工具：电烙铁、焊锡、吸锡器、热风枪（对于 BGA 芯片）。
- 常用配件：保险丝、MOS 管、PFC 电容、LLC 驱动芯片、输出整流二极管等。
-
安全操作步骤：

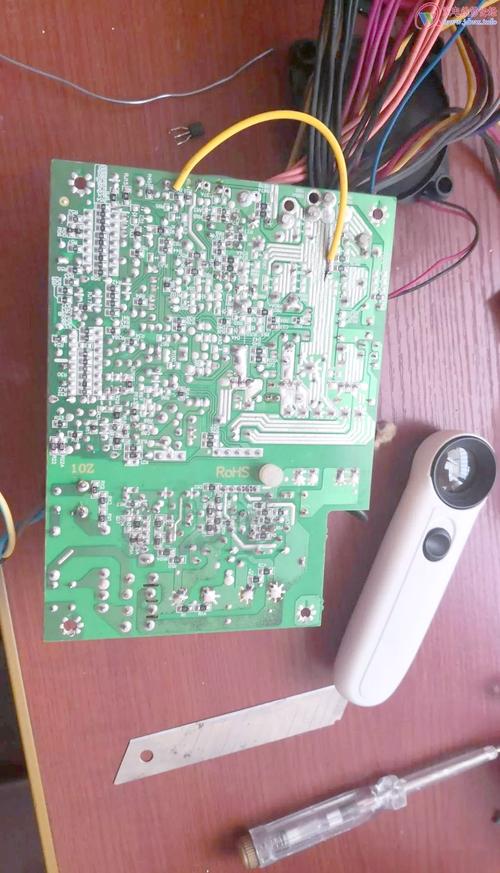

（图片来源网络，侵删）- 断电放电：拔下电源板后，不要立即动手，找到并短接大容量的 PFC 滤波电容（通常是两个 450V 470uF 左右的电容）的两个引脚，用万用表测量其电压，确认已降至 1V 以下再进行操作。
- 隔离测试：将电源板与整机分离,准备进行独立测试。
- 使用隔离变压器：将电源板接入隔离变压器的次级,再通电测试。
- 电流限流：使用可调电源时，务必设置好限流功能（0.5A-1A）,防止因短路导致电源板或电源本身烧毁。
第三部分：YD05 电源板维修流程（分步排查法）
第一步：外观检查与静态测量
-
目视检查：
- 保险丝：检查 F801 是否熔断，如果熔断,说明后级电路存在严重短路。
- 电容：检查 PFC 电容（C807, C808）是否有鼓包、漏液,这是最常见的故障件之一。
- MOS 管：检查半桥 MOS 管（Q801, Q802）和 PFC MOS 管（Q800）是否有炸裂、烧焦的痕迹。
- 芯片：检查 PFC 芯片（U801）、LLC 芯片（U802）等表面是否有烧焦、发黑。
- PCB 板：检查 PCB 板上是否有烧黑的痕迹、虚焊或连锡的焊点。
-
静态电阻测量：
- 测市电输入端：用二极管档测量电源板 AC 输入插座的两个铜箔对地（N脚）的电阻，正常情况下，应该有一个充电和放电的过程，最终显示一个较大的阻值（几十到几百千欧），如果阻值很小或为 0，说明输入回路或 PFC MOS 管击穿短路。
- 测 PFC 输出端：测量 PFC 滤波电容正负极对地的电阻，正常正极对地阻值应该很大（兆欧级），负极对地应为 0，如果正极对地阻值很小，说明 PFC MOS 管或后级整流桥等有击穿。
- 测输出端：测量各路输出（VA, VCC）对地的电阻，正常情况下，12V 输出端对地阻值应该在 1-5 欧姆左右（取决于负载），不应为 0。
第二步：通电测试与关键点电压测量
在确认静态电阻基本正常后，方可通电测试，强烈建议使用可调电源限流！
-
待机电压测量：
（图片来源网络，侵删）- 给电源板通电（不开机），首先测量待机电压 VS（通常是 5V）是否正常，VS 没有，说明待机电路（通常是另一块小变压器和 8 脚芯片，如 VIPer12A/22A）有故障。
- 待机电路常见故障：VIPer 芯片击穿、变压器开路、输出电容失效。
-
PFC 电路测量：
- 遥控开机：用导线短接 CN801 插座上的 PS_ON 和 GND 针脚（有些板子是 STB_ON）,模拟开机信号。
- 测量 PFC 电压：开机后，用万用表 DC 档测量 PFC 滤波电容（C807/C808）两端的电压，正常值应在 380V-400V 之间。
- 电压为 0V：检查 PFC 控制芯片 U801 及其外围电路（如 VCC 供电、电流采样电阻、电压采样电阻），重点检查 U801 的第 8 脚 VCC 电压是否正常（通常由辅助电源提供）。
- 电压很低（如 300V 以下）：PFC 电路未工作或工作不正常，检查 PFC 驱动信号（U801 的输出脚）是否有正常的 PWM 波形（需要示波器）。
- 电压不稳定或抖动：检查 PFC 电容容量是否下降，或电流/电压采样回路元件是否有问题。
-
LLC 电路测量：
- 测量 VCC 电压：LLC 控制芯片 U802 和半桥 MOS 管 Q801/Q802 需要一个稳定的 VCC 供电（通常由辅助电源提供，约 12V-18V），测量 U802 的 VCC 脚电压是否正常。
- 测量驱动信号：用示波器测量 U802 的输出脚（如 OUTA, OUTB），应该能看到两路互补的、有死区时间的 PWM 驱动波形，如果没有波形，说明 U802 损坏或其工作条件不满足（如 VCC, VFB, CS 引脚）。
- 测量半桥 MOS 管：如果驱动波形正常，但输出没有电压，很可能是半桥的 MOS 管 Q801 或 Q802 击穿,需要将其拆下测量。
第三步：常见故障点与维修案例
故障现象一：指示灯不亮，保险丝熔断
- 原因分析：后级存在严重短路。
- 排查步骤：
- 静态测量 AC 输入端电阻,确认短路点。
- 重点检查 PFC MOS 管 (Q800) 和 LLC 半桥 MOS 管 (Q801, Q802) 是否击穿。
- 检查 整流桥 (BR801) 是否击穿。
- 检查 PFC 电容 (C807, C808) 是否被击穿。
- 维修：更换损坏的元件，更换 MOS 管时，务必检查与其并联的栅极电阻和驱动电阻是否同时损坏，更换保险丝时,建议使用同规格或稍大电流的慢熔型保险丝。
故障现象二：指示灯亮，但无法开机（PS_ON 信号有效后，PFC 电压无）
- 原因分析：PFC 电路未工作。
- 排查步骤：
- 测量 PFC 控制芯片 U801 (NCP1653) 的 VCC 供电是否正常（通常为 12-18V）。
- 测量 U801 的 电压反馈引脚 (FB) 和 电流采样引脚 (CS) 电压是否正常,这两个引脚电压异常会导致芯片保护。
- 检查 U801 外围的 电流采样电阻（通常在源极附近，阻值很小，如 0.1Ω-0.22Ω）是否开路。
- 检查 U801 的 使能引脚 (EN) 是否为高电平。
- 用示波器观察 U801 的 输出引脚 (GATE) 是否有 PWM 波形，如果没有，基本可以确定 U801 损坏。
故障现象三：PFC 电压正常，但各路输出电压为 0
- 原因分析：LLC 电路未工作。
- 排查步骤：
- 测量 LLC 控制芯片 U802 (NCP1399/SGM6905A) 的 VCC 供电是否正常。
- 测量 U802 的 电压反馈引脚 (FB) 和 电流采样引脚 (CS) 电压。
- 用示波器观察 U802 的 输出引脚 (OUTA/OUTB) 是否有驱动波形。
- 有波形：检查变压器、次级整流电路（特别是同步整流驱动芯片，如 U803）和输出电容。
- 无波形：检查 U802 及其外围电路，重点检查 零电流检测引脚 (ZCD) 的输入信号是否正常，这个信号来自变压的一个辅助绕组，是 LLC 启动的关键。
故障现象四：输出电压偏低或偏高
- 原因分析：反馈环路出现问题。
- 排查步骤：
- 电压偏低：
- 检查 输出滤波电容 是否失效（ESR 值变大）。
- 检查 同步整流驱动芯片 (U803) 及其 MOS 管是否工作异常。
- 检查 电压反馈分压电阻 是否阻值变大或开路。
- 电压偏高：
- 通常是 电压反馈回路开路，导致控制芯片认为输出电压过低，从而全力输出，检查分压电阻、光耦（如果有的话）和 TL431（如果有的话）。
- 电压偏低：
第四部分：总结与技巧
- 先静态，后动态：先断电测量电阻，排除短路故障,再通电测试。
- 先易后难：先检查保险丝、电容、MOS 等直观易损件,再深入到芯片级。
- 抓住核心：YD05 的核心是 PFC 和 LLC 两大部分，只要 PFC 电压正常，说明前级整流和 PFC 电路基本没问题；只要输出电压正常，说明 LLC 电路基本没问题，维修时围绕这两个核心进行排查,效率最高。
- 波形是关键：对于开关电源，万用表只能测电压，但无法判断 PWM 波形的质量，示波器是维修开关电源的“眼睛”，能让你快速定位驱动、振荡等环节的问题。
- 注意代换：MOS 管尽量用同型号或参数相近的，PFC 和 LLC 控制芯片型号较多，但引脚和功能兼容，可以查找数据手册进行代换，输出电容务必选用低 ESR 的类型。
希望这份详细的维修指南能帮助你成功修复 YD05 电源板！祝你维修顺利！
