为什么电机维修后控制器容易出问题？
电机维修后,控制器“工作环境”发生了变化，这会打破原有的平衡，引发一系列问题：
（图片来源网络，侵删）
- 接线错误或松动： 这是最常见的原因，维修工在拆卸和安装电机时，可能会将电机的相线（粗线）、霍尔线（细线）、传感器线等接错、接反或没有插紧。
- 电机参数变化：
- 磁钢问题： 如果维修中更换了磁钢，或者磁钢充磁不均、老化，会导致电机反电动势（Back EMF）发生变化，控制器是根据反电动势来换向的，参数不匹配会导致控制异常。
- 绕组问题： 重绕线圈时，如果匝数、线径、接法与原设计不符，电机的相电阻和反电动势会与控制器预设的参数严重不符。
- 机械阻力增大：
- 轴承问题： 更换了质量不佳或安装不当的轴承，会增加转动阻力。
- 同心度/装配问题： 电机端盖、齿轮箱等部件装配不当，会导致电机转动时摩擦、卡顿。
- 刹车问题： 维修过程中可能误触或调整了刹车，导致刹车片与电机轮毂（碟刹）或内齿（鼓刹）摩擦。
- 霍尔传感器故障或安装问题：
- 维修过程中可能损坏了霍尔元件。
- 霍尔线束被挤压或插头接触不良。
- 霍尔在电机内的位置发生偏移,导致信号不准确。
- 控制器过热或过载保护： 由于上述的机械阻力增大或参数不匹配，控制器需要输出更大的电流来驱动电机，这会导致控制器内部MOS管发热，触发过热保护或过流保护，从而切断输出。
控制器可能出现的症状
当控制器出现问题时,通常会表现为以下一种或多种症状：
- 电机无力： 加速慢，载重能力差，感觉“使不上劲”。
- 噪音异常： 电机发出“嗡嗡”的电流声、尖锐的啸叫声或机械摩擦声。
- 抖动/振动： 转动不平稳，有明显的顿挫感。
- 不走车： 仪表盘有电，拧转把但电机无反应。
- 速度失控：
- 飞车： 一打开电门或拧动转把，电机就飞速转动，无法控制（非常危险！）。
- 速度受限： 车速远低于正常水平，即使拧到底也无法提速。
- 间歇性故障： 时好时坏，抖动几下后又恢复正常，或者走着走着突然断电。
- 控制器发烫： 行驶一小段距离后，控制器外壳摸起来非常烫手。
系统性排查与解决步骤（由简到繁）
请按照以下步骤进行排查,务必注意安全，操作前先断开电池总电源！
第一步：目视检查与基础测量
- 断电检查： 拔掉电池插头，确保车辆完全断电。
- 检查接线：

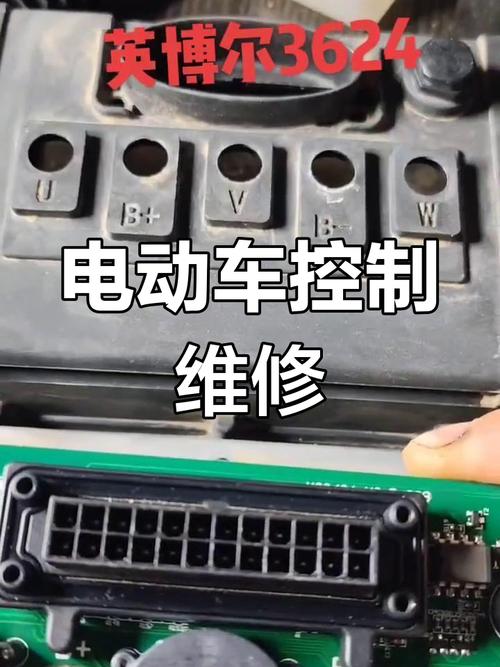

- 电机相线（粗线，通常是黄、绿、蓝）： 检查是否牢固地连接在控制器的电机输出端子上，有无松动、烧蚀、接错。
- 霍尔线（细线，通常是红、黑、黄、绿、蓝）： 检查插头是否插紧、插对，颜色顺序是否与控制器上的标识一致（通常是红-电源5V，黑-接地GND，黄绿蓝-三相霍尔信号）。
- 转把和刹车线： 检查插头是否插紧，有无破损。
- 检查机械阻力：
- 断开电机与控制器连接： 断开电机相线（只断开粗线，霍尔线先不断开）。
- 手动转动电机： 用手转动电机轮，感受转动是否顺畅、有无异响或明显卡顿。
- 如果转动顺畅：问题可能出在控制器或电路上。
- 如果转动卡顿/有阻力：说明是机械问题，需要重新检查电机装配、轴承、刹车等。
第二步：测量霍尔信号
如果机械阻力正常,问题很可能出在霍尔信号上，你需要一个万用表。
- 连接万用表： 将万用表调至直流20V档位。
- 测量霍尔供电：
- 找到电机霍尔线的插头,找到红色（+5V）和黑色（GND）线。
- 用万用表红笔接+5V，黑笔接GND，打开电门锁，测量电压，正常读数应在8V - 5.2V之间，如果为0V或偏低，检查霍尔线到控制器的线路。
- 测量霍尔信号线：
- 保持万用表黑笔接GND,红笔依次去测量黄、绿、蓝三根霍尔信号线。
- 用手缓慢转动电机轮，观察万用表读数，正常情况下，每根信号线的电压应该在0V - 5V之间平滑地、有规律地变化。
- 如果电压不变（始终是0V或5V）：说明对应的霍尔元件损坏。
- 如果电压变化无规律或跳变剧烈：说明霍尔元件安装不良或信号线有问题。
第三步：测量转把信号
如果霍尔信号正常,再检查转把。
（图片来源网络，侵删）
- 找到转把： 通常在右手把上，有三根线（通常是红、黑、绿/蓝）。
- 测量供电： 红线对黑线的电压应为5V左右。
- 测量信号： 绿/蓝线对黑线是信号线。
- 不拧转把时，电压应在0V - 1.2V左右。
- 缓慢拧转把到最大，电压应平滑地上升到4.2V - 4.8V。
- 如果电压不变化或变化不平稳,说明转把损坏。
第四步：检查控制器本身
如果以上所有输入信号（霍尔、转把）都正常，但电机依然不工作或工作异常，那么很可能是控制器的问题。

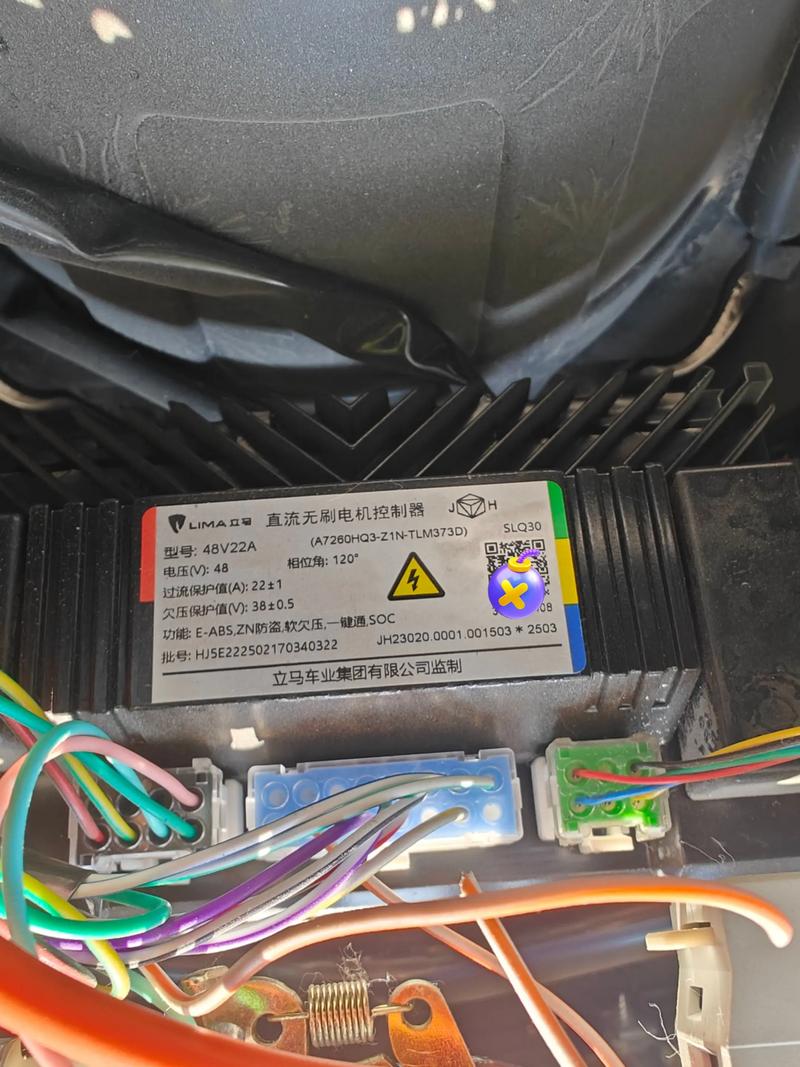

- 检查控制器外观： 查看控制器外壳有无烧焦、变形、漏水痕迹。

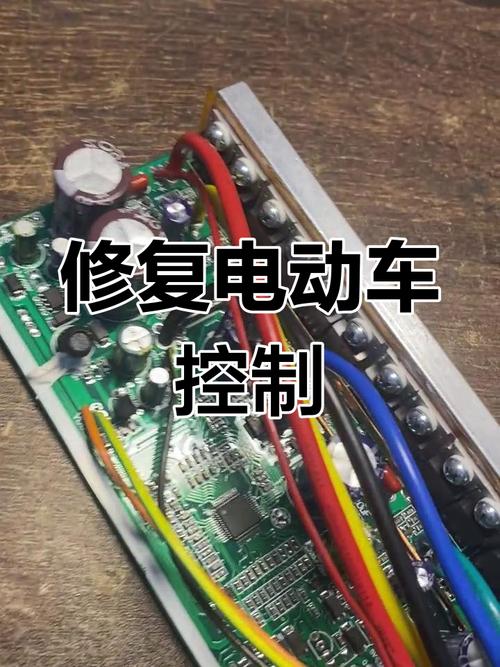

- 检查控制器内部： 如果有条件，可以打开控制器外壳，检查MOS管（通常是几个大块的三极管）有无明显烧毁、鼓包的迹象，用万用表二极管档测量MOS管是否击穿。
- “对插”测试（重要！）： 这是最直接的判断方法。
- 准备一个同型号的、确定是好的控制器。
- 将新控制器与电机、转把、刹车等所有部件连接好。
- 通电测试。
- 如果问题解决：100%确定是原控制器坏了。
- 如果问题依旧：说明问题不在控制器上，需要回头重新检查电机本身、线路连接或电池问题。
常见故障对应解决方案总结
| 症状 | 最可能的原因 | 解决方案 |
|---|---|---|
| 飞车 | 转把信号线短路（信号线与5V线短路）。 控制器MOS管击穿短路。 霍尔信号线断路或对地短路。 |
检查并修复转把信号线。 更换控制器。 检查并修复霍尔线。 |
| 不走车 | 电机相线未接或接触不良。 霍尔信号全部丢失或异常。 转把信号异常或损坏。 控制器损坏。 |
重新插紧电机相线。 检查霍尔信号，更换霍尔或修复线路。 测量转把信号，更换转把。 更换控制器（通过“对插”测试确认）。 |
| 电机无力/抖动 | 电机相线接错（顺序错误）。 电机机械阻力大（轴承、刹车）。 电机与控制器参数不匹配（如重绕线圈）。 电池电量不足或线路接触不良。 |
交换电机相线的顺序（黄绿蓝换位），每次交换两根线试一次。 重新检修电机机械部分。 需要专业维修人员重新匹配或更换控制器/电机。 检查电池和线路。 |
| 速度失控（慢） | 转把信号未达到最高电压（如4.2V）。 控制器限速功能被误触发（有些控制器有学习模式或限速线）。 电机反电动势过高。 |
测量转把最高电压，若不足则更换转把。 检查控制器是否有特殊限速线，并处理。 检查电机是否维修不当，导致参数不匹配。 |
| 控制器发烫 | 长期过载（机械阻力大或载重过重）。 控制器本身性能差或老化。 MOS管驱动电路问题。 |
先解决机械阻力问题。 如果问题持续，更换控制器。 更换控制器。 |
重要建议
- 选择可靠的维修店： 电机维修是一项精细活，选择技术好、负责任的维修店能从源头上避免很多问题。
- 保留旧件： 如果更换了控制器或电机，最好将旧件带走，以便在需要时进行分析或作为维修凭证。
- 安全第一： 涉及高压电操作，务必先断电，如果对电路不熟悉，不要轻易拆解控制器，有触电风险。
希望这份详细的指南能帮助您解决问题！
