PWM是一种非常常用且高效的功率控制技术，其核心思想是通过控制一系列脉冲的“占空比”（Duty Cycle）来等效地获得所需要的模拟电压或电流。

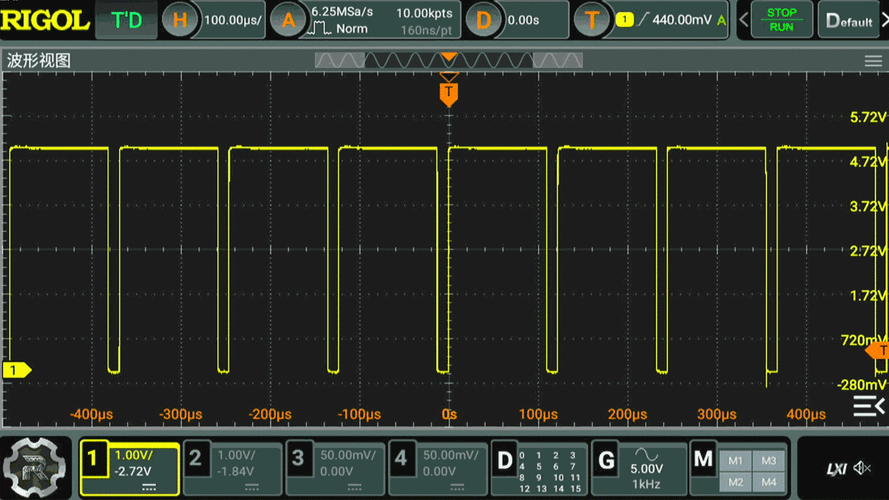

（图片来源网络，侵删）
为了更好地理解,我们先快速回顾一下其基本原理：
- 占空比：在一个脉冲周期中，高电平（或有效电平）持续时间占整个周期的百分比。
- 等效原理：只要PWM的频率足够高，那么驱动负载（如LED、电机）时，负载的响应（如亮度、转速）将取决于这个占空比，而不是单个脉冲的瞬时值，占空比为50%的PWM信号,其平均电压是供电电压的一半。
基于这个原理,PWM技术具有以下显著特点：
核心优点
高效率
这是PWM技术最突出的优点。
- 工作在开关状态：PWM控制中的功率开关管（如MOSFET、IGBT）绝大多数时间都工作在完全导通（低电阻，低压降）或完全截止（高电阻，零电流）状态，在这两种状态下，功率开关管自身的功率损耗（主要是导通损耗和开关损耗）都非常小。
- 对比线性控制：传统的线性控制（如使用三极管或线性稳压器调节电压）是通过调整晶体管的等效电阻来改变输出电压的，在调节过程中，晶体管工作在放大区，其两端的电压和流过的电流都很大，导致大量的功率以热能的形式被消耗掉,效率极低。
- PWM技术通过避免“线性工作区”，极大地减少了功率损耗，从而实现了高效率,特别适合大功率应用。
高精度和快速响应
- 数字化控制：PWM的占空比由数字信号（通常是微控制器MCU的定时器生成）精确控制，通过改变定时器的计数值，可以非常精确和快速地调整占空比，实现对电压、电流、速度、亮度等物理量的精确控制。
- 快速调节：开关状态的切换速度非常快（通常在kHz到MHz级别），因此PWM系统能够对负载的变化或指令的变化做出迅速的响应,动态性能好。
灵活性高，应用广泛
PWM技术是一种“通用”的控制方法，它不关心负载的具体类型，只关心负载对平均功率的响应,它可以轻松应用于各种场景：

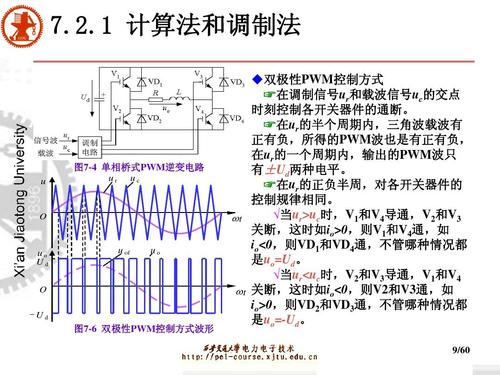

（图片来源网络，侵删）
- 电机控制：调节直流电机的转速和方向,控制步进电机的扭矩。
- 照明控制：调节LED的亮度，实现无级调光,且调光过程无频闪。
- 温度控制：控制加热器（如电烙铁、烤箱）的功率,实现精确的恒温控制。
- 电源变换：实现DC-DC变换（如Buck降压、Boost升压、Buck-Boost升降压）、逆变（DC-AC）等,是现代开关电源的核心技术。
- 声音合成：通过改变PWM的频率,可以产生不同音调的声音。
功耗低，体积小
由于系统效率高,产生的废热少，
- 散热要求低：不需要庞大而笨重的散热片,可以显著减小设备的体积和重量。
- 节能环保：尤其对于电池供电的设备（如手机、无人机）,高效率意味着更长的续航时间。
易于实现数字化和集成
PWM信号是数字信号，非常适合由现代微控制器、数字信号处理器或FPGA生成和调制，这使得复杂的控制算法（如PID控制、模糊控制）可以轻松地与PWM输出结合,实现智能化的闭环控制系统。
缺点与挑战
尽管优点众多,PWM技术也存在一些固有的缺点和需要解决的问题：
电磁干扰
这是PWM技术最主要的缺点。
（图片来源网络，侵删）
- 高频开关：功率开关管以非常高的频率进行开关动作（dv/dt, di/dt）,会形成一个宽频谱的电磁干扰源。
- 影响：这些干扰可能会耦合到周围的电路（如传感器、通信线路）中，导致数据错误、设备异常工作或失灵。
- 解决方案：需要精心的PCB布局、使用屏蔽线、添加EMI滤波电路（如X电容、Y电容）、优化开关回路等来抑制和减小EMI。
潜在的噪声问题
- 可听噪声：当PWM的频率落在人耳可听的范围（20Hz - 20kHz）内，并且驱动感性负载（如电机）时，线圈和铁芯的磁致伸缩效应可能会产生“嗡嗡”声或啸叫声。
- 解决方案：通常将PWM的频率设置在20kHz以上，即超声波范围，这样人耳就听不到声音了，但这会增加开关损耗,需要在效率和噪声之间进行权衡。
控制复杂性
虽然PWM信号本身简单,但要构建一个高性能的PWM控制系统并不简单。
- 需要闭环控制：很多应用（如电机调速、恒温控制）需要传感器来反馈实际状态（如转速、温度），并通过控制器（如MCU+PID算法）来不断调整PWM的占空比，形成闭环系统,这增加了系统的软硬件复杂性。
- 驱动电路设计：驱动大功率负载（如大电机、大功率LED）时，需要设计合适的栅极驱动电路来确保功率开关管能快速、可靠地开关，这涉及到门极电荷、米勒效应等专业知识。
对负载的响应有要求
PWM控制是通过平均效应来工作的，因此它要求负载本身具有一定的“惯性”或低通滤波特性。
- 例如：驱动LED时，人眼和LED的结电容起到了平滑作用，所以亮度变化是连续的，如果直接用PWM驱动一个对瞬时电压变化极其敏感的负载（某些精密模拟电路）,效果可能不佳。
| 特点分类 | 具体描述 |
|---|---|
| 核心优点 | 高效率：开关管工作在导通/截止区，损耗小，发热少。 高精度与快速响应：数字化控制，占空比调节精确迅速。 灵活性高：通用性强，可应用于电机、照明、电源、温控等多种领域。 功耗低，体积小：高效率导致散热需求低，设备更轻小。 易于数字化：与MCU/DSP/FPGA等数字控制器无缝集成。 |
| 缺点与挑战 | 电磁干扰：高频开关会产生宽频谱EMI，需要额外电路抑制。 潜在噪声：在可听频率范围内可能产生电机啸叫声，需提高开关频率解决。 控制复杂性：高性能应用需要闭环反馈和复杂的控制算法，软硬件设计有挑战。 负载响应要求：依赖负载的平滑效应，对瞬时敏感的负载可能不适用。 |
PWM控制技术以其高效率、高精度和高灵活性的特点，成为了现代电力电子和运动控制领域的基石技术，尽管存在EMI等挑战，但通过精心的电路设计和系统优化，这些缺点可以被有效控制，从而使其在各种高性能、高效率的设备中得到广泛应用。
