在进行任何维修操作之前，请务必拔掉电视的电源插头，并确保对电视机内的高压部件（尤其是电源板和背光驱动板）有足够的了解，否则有触电的危险，如果您不具备电子维修基础，强烈建议联系专业维修人员。
（图片来源网络，侵删）

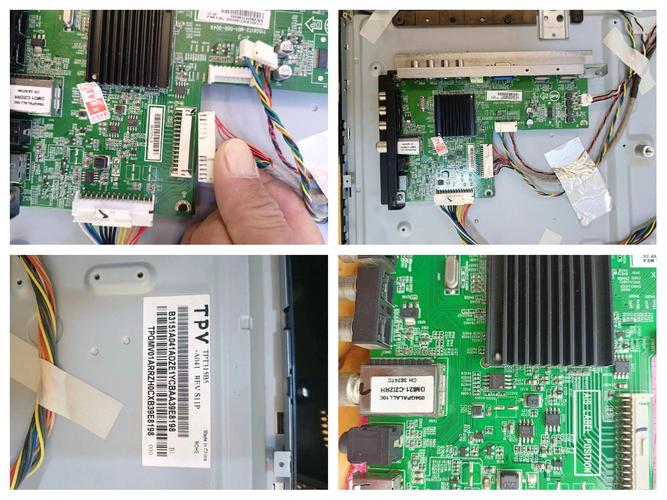

这款电视是一款32英寸的LED液晶电视,型号中的“CHB”通常代表其内部使用的是长虹自己的主板和电源板方案，而不是常见的“主板+电源二合一”的设计，这一点对于维修来说很关键。
第一步：故障现象诊断
维修的第一步是准确判断故障现象,根据不同的现象，我们可以定位到不同的故障模块。
现象1：完全无法开机，指示灯不亮
这通常意味着电源板部分出现了严重问题，或者主板没有发出开机指令。
- 可能原因及排查顺序：
- 外部供电问题： 检查电源插座是否正常，电源线是否完好，可以换一个插座或用其他电器（如手机充电器）测试。
- 电源板保险丝熔断： 这是最常见的原因，电源板上的保险丝（通常是一个小玻璃管或绿色方块）会因为内部元件（如滤波电容、整流桥、开关管等）短路而烧断，如果保险丝熔断，切勿直接更换新的保险丝就通电，必须找到导致短路的故障元件（如PFC电容、开关管、副电源IC等）并更换，否则会再次烧毁。
- 电源板其他故障： 如副电源电路故障（负责待机5V电压输出）、主电源电路故障（负责给主板和背光板供电）等。
现象2：无法开机，但指示灯亮（通常是红色或橙色待机指示灯）
这表明电源板的副电源工作正常，产生了5V（或3.3V）的待机电压，但主板没有发出开机指令，或者电源板的主电源未能响应开机指令。
（图片来源网络，侵删）
- 可能原因及排查顺序：
- 主板故障： 主板上的CPU或开机控制电路损坏，无法发出“Power On”高电平信号给电源板，这是最常见的原因。
- 电源板主电源故障： 主板已经发出了开机信号，但电源板上的主电源电路（PFC电路和LLC谐振电路）没有启动，无法产生12V、24V等主电压供给屏幕和背光。
- 按键板/遥控器故障： 开机按键失灵或遥控器信号接收头损坏，导致无法将开机指令传递给主板，可以尝试短接主板上对应的开机焊点来测试。
现象3：能开机，但屏幕不亮（黑屏），有声音
这表明主板、电源板、逻辑板（T-CON板）都在工作，因为声音解码和功放部分是正常的，问题很可能出在背光系统。
- 可能原因及排查顺序：
- 背光板故障： 这是最常见的原因，背光板上的LED灯珠、升压电路、驱动IC（如OZ9928、OZ960等型号）损坏，导致无法点亮LED灯条。
- 主板/电源板未给背光板供电： 检查主板或电源板是否给背光板提供了所需的24V（或12V）电压，可以用万用表测量背光板接口的供电电压是否正常。
- 背光板使能信号（BL_ON）故障： 主板需要给背光板一个“使能”信号（通常是高电平或低电平），背光板才会开始工作，检查这个信号是否正常。
- 屏幕灯条损坏： LED灯条上的灯珠大量损坏，导致整个屏幕不亮，可以在暗处用手机手电筒照射屏幕，如果能看到非常暗淡的图像，则基本可以确定是灯条问题。
现象4：图像异常（花屏、闪屏、有竖线/横线、缺色）
这通常指向主板、逻辑板（T-CON板）或屏幕本身。
- 可能原因及排查顺序：
- 逻辑板故障： 逻辑板负责驱动液晶面板，是图像处理的关键环节，如果出现花屏、竖线、横线，逻辑板损坏的可能性很大。
- 主板故障： 主板上的图像处理芯片或DDR内存损坏，可能导致图像数据传输错误，引起花屏或闪屏。
- 排线问题： 连接主板和逻辑板、逻辑板和屏幕的扁平排线接触不良或损坏。
- 屏幕本身损坏： 屏幕玻璃破裂或内部液晶层损坏，这种情况通常无法修复，只能更换屏幕。
第二步：关键部件识别与更换
根据故障定位,可能会涉及到更换以下部件：
-
电源板
（图片来源网络，侵删）- 型号识别： 拆开后盖，找到电源板，上面会印有型号，如 R-HS180P02-2 或类似，购买更换板时，必须确保型号完全一致，或者电压、接口布局兼容。
- 维修要点： 主要更换保险丝、PFC大电容、开关管、副电源IC、光耦等，需要熟练使用万用表和示波器进行测量。
-
主板
- 型号识别： 主板型号通常以 R-G2H 或 R-G3P 等开头，同样，更换时必须保证型号一致。
- 维修要点： 主板集成度高，维修难度大，通常直接更换整板，需要检查CPU晶振、复位电路、DDR内存等。
-
背光板
- 型号识别： 背光板型号可能印在板上，如 R-CLB060-01，有时会与电源板集成在一起。
- 维修要点：
- 更换整板： 这是最简单的方法。
- 维修灯条： 如果只是部分灯珠不亮，可以找到坏掉的灯珠（用万用表二极管档测量），用同规格的LED灯珠进行替换，注意正负极。
- 更换驱动IC： 如果是升压IC或恒流驱动IC损坏，可以找到对应型号进行更换和更换周边损坏的元件（如MOS管、电感、电容）。
-
逻辑板
- 型号识别： 型号通常以 R-G2L 等开头。
- 维修要点： 逻辑板维修难度高，通常也采用更换整板的方式，板上装有专用的程序芯片，刷写风险高。
第三步：维修工具与备件准备
- 基础工具： 十字/一字螺丝刀、防静电手环、万用表（必备，用于测电压、电阻、通断）。
- 进阶工具： 示波器（用于检测信号波形，判断CPU是否工作、数据线是否正常）、热风枪、电烙铁、焊锡丝、助焊剂、吸锡器。
- 备件： 根据故障诊断，提前准备好可能需要更换的电源板、主板、背光板等，可以从淘宝、京东等电商平台购买，但要注意辨别卖家信誉。
第四步：维修流程（以“有声音黑屏”为例）
- 安全准备： 断开电源，拆下电视后盖。
- 通电测试： 插上电源，用万用表测量电源板输出给主板的5V待机电压是否正常。
- 测量开机信号： 按下遥控器或本机开机键，用万用表测量主板送到电源板的“PS_ON”信号（通常是一个高电平，如3.3V或5V）是否出现，如果没出现，说明主板有问题。
- 测量主供电： 如果开机信号正常，再测量电源板输出的24V（或12V）主电压是否正常，如果电压没有输出或过低，说明电源板的主电源部分有故障。
- 检查背光供电与信号： 如果24V正常，再测量背光板的供电和使能信号（BL_ON）是否正常，如果供电正常但信号没有，检查主板到背光板的排线或主板上的输出电路。
- 分离背光板测试： 如果背光板供电和信号都正常，但屏幕仍不亮，基本可以确定是背光板损坏，可以将背光板从屏幕上拆下，单独通电（注意安全，高压！）观察是否有高压输出，或者用万用表测量输出端口的电压是否正常。
- 更换故障板： 确定是哪个板子损坏后，购买新板进行更换，更换时注意接口对准，螺丝不要拧得太紧以免损坏塑料卡扣。
总结与建议
- 安全第一： 液晶电视内部有高压，即使断电后，大电容中也可能储存有电荷，必须放电后再进行操作。
- 先易后难： 从外部检查开始，逐步深入，先检查电源、排线，再考虑更换主板、电源板等大件。
- 善用网络： 搜索“长虹CHB32218 原理图”、“长虹CHB32218 电源板原理图”等关键词，可以找到宝贵的维修资料。
- 成本考量： 对于一台32英寸的电视，如果主板或屏幕损坏，维修成本可能接近甚至超过一台新电视的售价，在维修前，请务必评估维修的经济性。
希望这份详细的维修指南能对您有所帮助！祝您维修顺利。
