LED驱动电源维修核心思路与流程
在观看视频之前，理解维修的基本思路至关重要，这能帮助您在看视频时，不仅仅是“看热闹”，而是“看门道”。

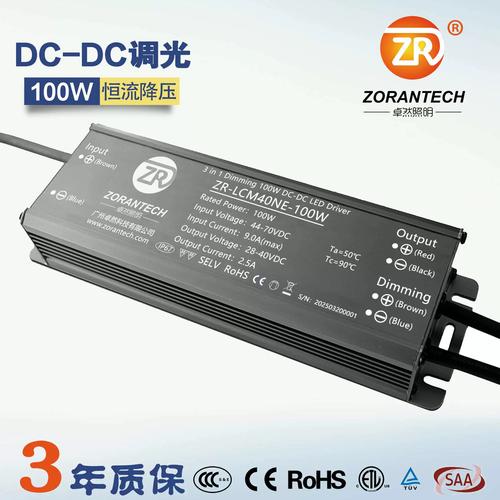

（图片来源网络，侵删）
核心原则：安全第一！
- 断电操作： 维修前务必拔掉电源插头，并对大容量电容（如450V以上的电解电容）进行放电。
- 隔离操作： 使用隔离变压器（可选但推荐），防止因电源板“热地”带电而触电。
- 使用工具： 准备万用表、示波器（高级）、电烙铁、吸锡器、热风枪等。
标准维修流程：
-

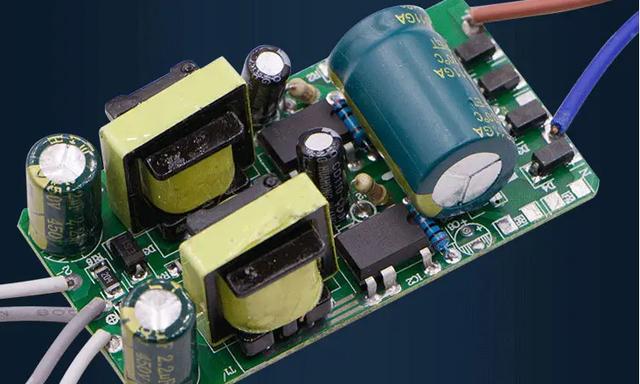

外观初检：
观察电源板有无明显的物理损坏，如：烧黑、炸裂的元件（电容、电阻、IC）、虚焊、脱焊、铜皮断裂等。
（图片来源网络，侵删） -
上电前测电阻（测“打嗝”）：
- 目的： 检查是否存在严重的短路,避免通电后再次烧毁元件。
- 方法： 使用万用表的电阻档（二极管档也行），测量电源输入端的两个焊点（L和N）之间的电阻。
- 正常现象： 通常会有一个充电过程，阻值从无穷大逐渐下降到一个稳定值（几十到几百千欧不等）,这表示输入端的整流桥和滤波电容没有短路。
- 故障现象： 阻值很小或直接为0，说明输入回路有严重短路，需要重点检查整流桥、滤波电容、以及后续是否有元件击穿导致对地短路。
-
上电测电压（测“三要素”）：
- 目的： 判断电源是否起振,以及关键电压点是否正常。
- 方法： 在确认输入端没有严重短路后，小心地通电,使用万用表测量关键电压点。
- 关键电压点：
- 高压直流母线电压（Vdc）： 整流桥后、大滤波电容正极对负极的电压，对于220V输入，正常值应在 300V~310V 左右，如果此电压为0，说明前级电路（保险丝、整流桥、限流电阻）有问题，如果电压偏低,可能是输入电压不足或前级有元件漏电。
- VCC供电电压： PWM控制芯片（如OB2232, VIPer12A, L6562等）的VCC引脚电压，这是芯片正常工作的“命脉”，正常值通常在10V-20V之间，如果此电压为0或过低,电源无法起振。
- 输出电压（Vout）： 电源输出端（通常接LED灯珠串）的电压，这个电压不固定，取决于LED灯珠的数量和型号（如单颗3V，10颗串联就是30V）。
-
动态分析与定位故障：
- 电源“打嗝”或无输出： 如果Vdc正常（约300V），但VCC和Vout都为0，说明电源没有起振，故障通常在：
- PWM控制芯片及其外围电路： 芯片损坏、VCC供电电阻开路、启动电阻损坏、反馈电路（如光耦、TL431）损坏。
- 功率开关管（MOSFET/三极管）： 开关管击穿短路，这会导致过流保护,电源无法工作。
- 输出电压过低：
- 负载问题： LED灯珠本身短路或部分损坏,导致负载加重。
- 反馈回路问题： 光耦、TL431、采样电阻等元件异常，导致PWM芯片误判,输出电压降低。
- 整流滤波问题： 输出端的整流二极管（通常是肖特基二极管）损坏或滤波电容失效（ESR变大）。
- 输出电压过高：
- 反馈回路开路： 如光耦损坏、TL431失效、采样电阻断路，这会导致PWM芯片失去控制，输出电压飙升,通常会触发过压保护或直接烧毁负载。
- 电源“打嗝”或无输出： 如果Vdc正常（约300V），但VCC和Vout都为0，说明电源没有起振，故障通常在：
-
元件级维修与替换：
（图片来源网络，侵删）- 找到故障元件后，进行更换，注意替换元件的型号、参数（耐压、容值、功率等）要匹配或高于原值。
- 对于虚焊、脱焊,进行重新焊接。
经典维修案例分析（文字版，可对应视频观看）
案例1：最常见的“无输出，保险丝熔断”
- 故障现象： 插上电源，指示灯不亮,完全无输出。
- 维修过程：
- 外观检查： 发现保险丝管发黑或熔断。
- 测电阻： 测量输入端电阻为0,确认输入回路存在严重短路。
- 定位短路点：
- 断开整流桥的交流输入端，再测输入端电阻，如果恢复正常，说明问题在整流桥或之前的电路（如压敏电阻、X/Y电容）,通常整流桥有一臂被击穿。
- 如果断开整流桥后输入端仍短路，则问题可能在后级，此时需要将开关管（MOSFET）的D极（漏极）与电路断开，如果断开后电阻恢复正常，说明开关管击穿短路的概率超过90%。
- 深度检查： 更换开关管后，不能直接通电！必须检查导致开关管损坏的“元凶”，通常原因是：
- 驱动电路问题： 驱动电阻开路、PWM芯片损坏导致驱动异常。
- 尖峰吸收电路（RCD缓冲电路）失效： 吸收回路中的二极管或电容失效，导致开关管D-S间电压尖峰过高而击穿。
- 负载严重短路： LED灯珠串短路,导致开关管因过流而烧毁。
- 修复与测试： 更换所有损坏元件（保险丝、整流桥、开关管、尖峰吸收电路元件），并在输出端接一个假负载（如汽车灯泡）,通电测试。
案例2：“电源打嗝”，间歇性工作或无输出
- 故障现象： 插上电源，能听到电源内部发出“滴-滴-滴”的声音（这是PWM芯片在尝试启动但失败）,输出电压时有时无。
- 维修过程：
- 测电压： 通电后，测量Vdc（高压母线）电压,通常为正常的300V左右。
- 关键点： 测量PWM控制芯片的VCC引脚电压，会发现电压在很低的值（如5V-8V）和0之间波动,或者电压建立不起来。
- 定位故障：
- 启动电路问题： 检查从高压300V端到芯片VCC脚的启动电阻（通常是一个阻值很大的MΩ级电阻），这个电阻开路或阻值变大,无法为芯片提供足够的启动电流。
- VCC供电电路问题： 检查VCC端的滤波电容是否失效（ESR增大）,或为VCC供电的辅助绕组整流二极管是否开路。
- 芯片本身损坏： 如果外围电路都正常,很可能是PWM芯片损坏。
- 负载过重/短路： 输出端短路也会导致电源保护性“打嗝”，此时可断开输出,接上假负载测试。
- 修复与测试： 更换损坏的启动电阻、滤波电容或PWM芯片,再进行测试。
优质视频资源平台与搜索关键词
您可以在以下平台搜索，找到大量真实、详细的维修视频。
推荐平台：
- Bilibili (B站): 国内最大的视频分享平台，有大量电子DIY和维修UP主，内容质量高，互动性强。
- 推荐UP主/频道： “硬核维修”、“电路城”、“电子菜鸟”、“电工阿勇” 等,搜索他们的频道可以找到很多合集。
- YouTube: 全球最大的视频平台，有海量的英文和中文维修视频，可以接触到更国际化的维修案例。
- 推荐频道： "GreatScott!" (偏重原理和DIY), "EEVblog" (非常专业的电子工程频道), "Louis Rossmann" (以维修苹果设备闻名，但维修思路通用)。
- 抖音/快手: 短视频平台，节奏快，能看到很多快速诊断和维修的过程,适合碎片化学习。
核心搜索关键词（建议组合使用）：
-
中文关键词：
led驱动电源维修led电源不亮维修led电源打嗝维修电源维修实例VIPer12A维修(这是非常常用的一款PWM芯片)OB2232维修开关电源维修教程保险丝熔断维修
-
英文关键词：
LED driver repairSMPS repair tutorial(SMPS = Switched-Mode Power Supply)No power LED driver fixPower supply clicking sound repairHow to repair a power supplyVIPer12A circuit repair
学习建议
- 从简单开始： 先看一些“保险丝熔断”、“电容鼓包”这种明显故障的案例,建立信心。
- 理论与实践结合： 看视频时，暂停，对照电路图，思考“为什么这里测这个电压？”“这个元件的作用是什么？”。
- 动手实践： 维修是门手艺活，在有一定基础后，可以找一些报废的电源板进行练习，即使修不好,也能加深理解。
- 学会看电路图： 看懂电路图是维修高手和“换件工”的根本区别,很多视频UP主也会讲解电路原理。
希望这份详细的指南能帮助您系统地学习LED驱动电源的维修，并顺利找到您想看的实例视频！祝您维修顺利！
