重要提示：安全第一！
在开始任何维修之前,请务必注意：
（图片来源网络，侵删）
- 断电操作：维修前务必拔下电视电源线。
- 高压危险：背光板上和屏幕边缘的逆变器部分在断电后仍可能存有高压,非专业人员请勿触碰。
- 防静电：维修主板等精密电子元件时,请佩戴防静电手环。
- 记录：在拆卸和更换元件前，最好用手机拍照记录接线位置,避免装错。
电源板故障——“三无”，指示灯不亮
这是最常见、最基础的故障，所谓“三无”，指无光栅、无图像、无声音,电源指示灯也不亮。
故障现象描述： 电视插上电源，按下遥控器或机身上的电源键，没有任何反应，屏幕和音箱都是“死”的,电源指示灯熄灭。
分析与排查思路：
- 外部检查：检查电源线是否插好，插座是否有电,可以插一个台灯或手机充电器试试。
- 初步判断：如果外部供电正常，但电视无任何反应，基本可以断定是电视内部的电源板或控制系统出了问题，由于指示灯不亮，故障点高度集中在电源板上。
- 重点检查电源板：
- 保险丝（F1）：这是电源的“第一道防线”，如果保险丝熔断（发黑或断裂），说明电源板存在严重短路，此时不能盲目更换保险丝,必须先找到短路原因。
- PFC（功率因数校正）电路：这是电源板的核心部分之一，重点检查PFC开关管（通常是一个大功率MOS管，如STP11NK60Z）、PFC驱动芯片（如NCP1397/NCP1653）以及其周边的电阻、电容。
- 副电源电路：负责在待机时为CPU和电源指示灯供电，检查副电源的变压器、稳压芯片（如TL431）、光耦（如PC817）以及副电源开关管。
维修实例（以创维常用PWL371C2L-PA01电源板为例）：
（图片来源网络，侵删）
- 故障点：用户反映电视突然“三无”,指示灯不亮。
- 维修过程：
- 打开电视后盖,找到电源板。
- 测量保险丝F1,发现已经熔断。
- 使用万用表二极管档，在路测量PFC开关管的三个引脚,发现D极和S极之间短路。
- 拆下PFC开关管,测量确认已击穿损坏。
- 进一步检查PFC驱动芯片NCP1397的外围电路，发现其过流检测电阻（通常是一个小阻值，如0.1Ω或0.22Ω的贴片电阻）也已烧毁。
- 更换PFC开关管（原型号STP11NK60Z或同参数替代）、过流检测电阻后,换上同规格的保险丝。
- 为了安全，可以先不装回电视，使用一个“灯泡限流法”（用一个100W的白炽灯泡串联在火线和电源板输入端）进行上电测试，如果灯泡微亮后熄灭,说明电源已基本正常。
- 确认电源输出电压正常后，将电源板装回电视，通电试机,一切恢复正常。
所需备件：保险丝、PFC开关管、过流检测电阻。
背光故障——“黑屏”，声音正常，屏幕有暗光
这是液晶电视第二常见的故障，所谓“黑屏”，指有声音、有图像信号（按菜单键有菜单显示）,但屏幕全黑。
故障现象描述： 电视开机后，能听到声音，也能正常换台、调出菜单，但屏幕漆黑，仔细观察屏幕,在黑暗环境下能看到一丝非常暗的图像轮廓。
分析与排查思路： 这种情况说明主板、逻辑板、屏驱动（屏本身）基本正常，问题出在背光系统，背光系统包括：电源板（提供24V或12V电压给背光板）、背光板（高压板）、背光灯条（LED灯珠）。
（图片来源网络，侵删）
- 判断是电源板还是背光板问题：
- 测量电源板到背光板的插座电压（通常是24V），如果这个电压没有输出或电压很低，说明是电源板的背光供电电路故障。
- 如果24V电压正常,那么问题就在背光板或灯条上。
- 检查背光板：
- 高压板上的保险丝：背光板上通常也有小保险丝,检查是否熔断。
- PWM控制信号：主板送来的一个低电压信号（通常是3.3V或5V的方波），用于控制背光的亮灭,测量这个信号是否存在。
- 升压电路：背光板的核心，将24V升压到上千伏来点亮灯条，检查升压MOS管、升压变压器、谐振电容等是否损坏。
- 检查灯条：如果背光板有“高压嗞嗞”声或瞬间点亮又熄灭,很可能是灯条上的LED灯珠批量损坏。
维修实例：
- 故障点：用户反映电视有声音但黑屏。
- 维修过程：
- 拆开电视，开机瞬间，仔细听，能听到背光板发出轻微的“嗞嗞”打火声,但屏幕不亮。
- 测量电源板输出的24V背光电压,正常。
- 测量主板送来的PWM信号（ON/OFF）也正常。
- 怀疑是背光板升压电路或灯条问题，由于能听到打火声，判断可能是灯条有短路,导致背光板保护。
- 断开背光板与灯条的连接器，给背光板上电（24V），此时背光板正常启动,能听到高压声。
- 由此确认是灯条故障，使用万用表二极管档逐一测量灯条上的LED灯珠,发现有多个灯珠击穿短路。
- 维修方案A（修复）：如果灯条只是部分损坏，可以找到损坏的LED灯珠，将其剪下，用同规格的LED替换,这需要一定的焊接技巧。
- 维修方案B（更换）：如果损坏的灯珠太多，或者没有把握修复，可以直接更换整条灯条，购买时需确认灯条的电压（如24V）、接口类型和长度。
- 更换灯条后，连接好所有线缆，通电试机，屏幕正常亮起,故障排除。
所需备件：背光板（如果整板损坏）、LED灯条。
逻辑板（TCON板）故障——图像异常，花屏、竖线、暗带
逻辑板是连接主板和液晶屏的“桥梁”,负责处理和驱动屏幕显示图像。
故障现象描述： 图像出现异常，但声音正常,具体表现多样：
- 花屏：屏幕上布满彩色或黑白的花点、马赛克。
- 竖线/横线：屏幕上出现一条或多条白色、红色或黑色的竖线/横线,位置固定。
- 图像暗带：屏幕上部分区域亮度不均,出现一条或多条暗带。
- 无显示：有时也表现为黑屏，但与背光故障不同,这种黑屏下用强光照射屏幕能看到极其模糊的图像。
分析与排查思路：
- 缩小故障范围：既然声音正常，说明主板没问题，问题出在逻辑板或液晶屏本身。
- 判断是逻辑板还是屏坏：这是维修中的难点，一个简单的判断方法是：如果故障现象（如竖线、暗带）的位置和形状非常规律，并且只在特定分辨率或信号下出现，那么逻辑板损坏的可能性很大，如果图像是随机、无规律的色块或斑点，那屏本身损坏的可能性极高（俗称“屏坏”）。
- 检查逻辑板：
- 供电：逻辑板通常需要多种电压，如5V、12V、-5V等,检查供电是否正常。
- 信号输入：检查LVDS或RSDS排线是否插紧、有无氧化或损坏。
- 芯片和电容：逻辑板上驱动芯片和贴片电容是比较容易损坏的元件，观察电容是否有鼓包、漏液现象。
维修实例：
- 故障点：用户反映电视屏幕右侧出现三条固定的竖黑条,图像其他部分正常。
- 维修过程：
- 开机观察，确认故障现象为固定位置的竖直暗带,声音正常。
- 初步判断为逻辑板或屏驱动问题，由于故障位置非常规律,先尝试维修逻辑板。
- 拆下逻辑板，观察板面，发现有几颗贴片电容（特别是靠近LVDS接口附近的供电滤波电容）顶部有轻微的鼓包。
- 使用热风枪或电烙铁将鼓包的电容拆下。
- 用万用表测量确认已损坏（容量减小或漏电）。
- 更换同规格、同容量的贴片电容（注意耐压值）。
- 将逻辑板装回，通电试机，屏幕上的竖暗带消失,图像恢复正常。
- 此故障为逻辑板上供电滤波电容失效，导致局部供电不足,形成暗带。
所需备件：逻辑板（如果整板损坏）、贴片电容。
总结与建议
| 故障现象 | 主要怀疑部件 | 关键检查点 | 常见损坏元件 |
|---|---|---|---|
| 三无，指示灯不亮 | 电源板 | 保险丝、PFC开关管、副电源电路 | 保险丝、PFC开关管、MOS管、电阻 |
| 有声音、黑屏 | 背光系统 | 电源板24V输出 背光板PWM信号 背光板升压电路 LED灯条 |
背光板MOS管、变压器；LED灯珠 |
| 图像异常（花屏、竖线） | 逻辑板 / 液晶屏 | 逻辑板供电 逻辑板排线 观察故障规律 |
逻辑板贴片电容、驱动芯片 |
| 图像有重影、拖尾 | 逻辑板 / 液晶屏 | 通常与驱动信号处理有关，逻辑板可能性大 | 逻辑板上的耦合电容、驱动芯片 |

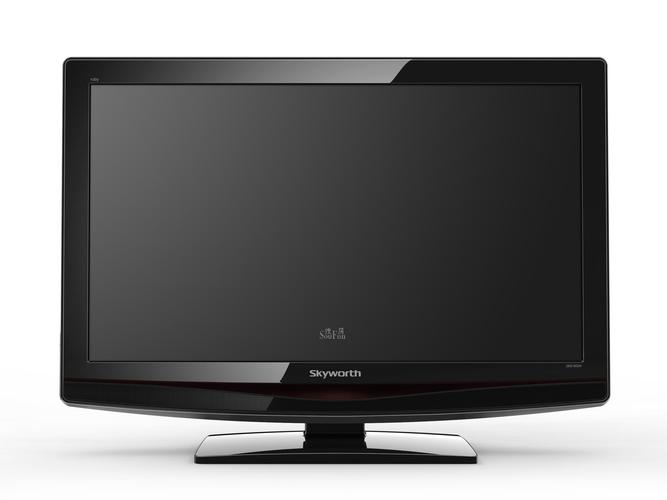

对于创维37LBAIW这样的老电视，维修的价值在于其核心部件（如屏、主板）通常完好，问题多出在电源、背光、逻辑板等外围板卡上，而这些板卡的维修成本相对较低，希望以上实例能对您有所帮助，如果自己没有维修经验,建议寻找专业的家电维修师傅进行维修。
