霍尔传感器的关键技术主要围绕其核心原理、材料选择、信号处理、抗干扰设计及集成化方向展开，这些技术直接决定了传感器的精度、稳定性、响应速度及适用场景，霍尔效应是霍尔传感器的基础，当电流通过置于磁场中的导体或半导体时，会在垂直于电流和磁场的方向上产生电动势，这一现象为磁场检测提供了理论基础，从原理到实际应用，需突破多项关键技术才能满足工业、汽车、消费电子等领域的严苛需求。
在材料技术方面,霍尔传感器的核心敏感元件（霍尔元件）的材料选择至关重要，早期霍尔元件多采用锗（Ge）材料，但因其载流子迁移率较低、温度稳定性差，逐渐被砷化镓（GaAs）和锑化铟（InSb）等化合物半导体替代，砷化镓材料具有高电子迁移率、宽禁带特性（工作温度范围宽）和低噪声优势，可显著提升传感器的灵敏度和温度稳定性；锑化铟则因其高灵敏度，适用于微弱磁场检测场景，近年来，硅基霍尔传感器凭借成熟的CMOS工艺兼容性、低成本和集成化潜力成为主流，通过掺杂工艺（如硼、磷掺杂）优化载流子浓度，可进一步提升线性度和温度补偿性能，柔性霍尔材料（如磁性薄膜、纳米复合材料）的发展，推动了可穿戴设备和柔性电子领域的应用，但需解决材料疲劳和灵敏度衰减问题。
信号处理与补偿技术是提升霍尔传感器性能的核心,霍尔元件输出的原始信号通常为毫伏级微弱电压，易受温度漂移、非线性误差和电磁干扰（EMI）影响，为此，需集成高精度信号调理电路，包括放大器、滤波器和模数转换器（ADC），放大器采用低温漂运算放大器（如斩波稳零放大器），可将微弱信号放大至适合ADC处理的电压范围；滤波器通过低通滤波抑制高频噪声，而ADC的分辨率（如12位、16位）直接影响测量精度，温度补偿技术尤为关键，通过内置温度传感器实时监测环境温度，结合分段线性插值或多项式拟合算法，对霍尔输出电压进行补偿，消除温度引起的灵敏度漂移（如灵敏度温度系数通常需控制在±0.1%/℃以内），非线性校正则采用查表法（LUT）或软件算法，修正霍尔元件固有的非线性误差（如B-H曲线的磁滞效应），确保在宽量程磁场范围内（-100mT至100mT）保持高线性度（非线性误差<1%）。

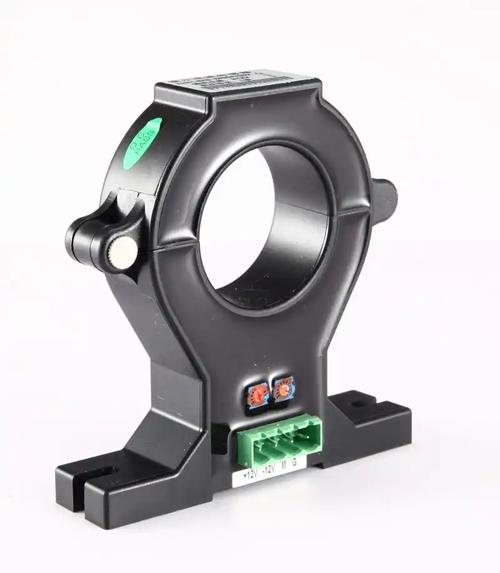

抗干扰与屏蔽技术是保障传感器可靠性的关键,霍尔传感器易受到外部磁场（如地球磁场、周围设备漏磁）和电磁干扰（如电机驱动器的高频开关噪声）的影响，导致测量误差，为解决这一问题，需采用多层屏蔽结构：在芯片级，通过软磁材料（如坡莫合金）屏蔽罩隔离外部杂散磁场；在封装级，采用铁氧体磁芯或金属外壳（如不锈钢）形成磁路闭环，仅允许目标磁场进入敏感区域，差分霍尔传感器设计（如双霍尔元件）可抑制共模干扰，通过两个元件输出信号的差值计算磁场，消除环境磁场波动的影响，对于高频电磁干扰，可在信号调理电路中添加屏蔽层和滤波电容，并通过PCB布局优化（如接地隔离、信号线短距布线）进一步降低噪声。

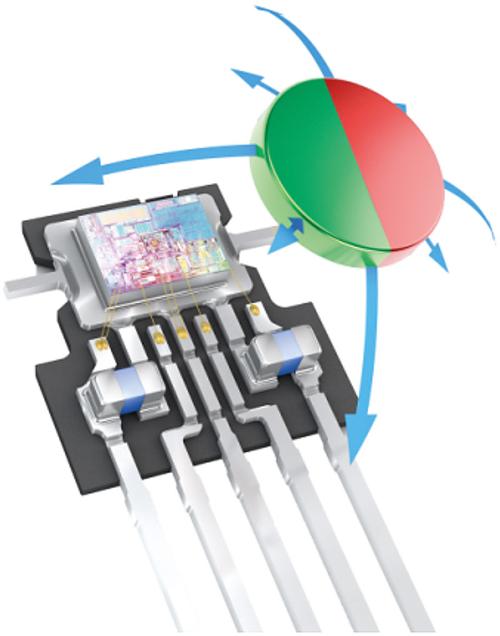

集成化与智能化技术是霍尔传感器的发展趋势,随着物联网（IoT）和智能系统的普及，霍尔传感器正从单一敏感元件向集成化、多功能化方向发展，集成化技术包括将霍尔元件、信号调理电路、ADC、温度传感器和数字接口（如I²C、SPI）集成在单一芯片上，形成“霍尔ASIC”，大幅减小体积、降低功耗（如工作电流可低至1mA以下），智能化方面，通过嵌入微控制器（MCU）或数字信号处理器（DSP），实现实时数据处理（如磁场方向判断、转速计算）和自适应算法（如动态量程切换、故障诊断），在汽车电子中，集成霍尔传感器可同时检测曲轴位置、轮速和电流，并通过LIN/CAN总线输出数据，减少系统复杂度，MEMS霍尔传感器通过微机电工艺制造，尺寸缩小至毫米级，可植入手机、无人机等消费电子产品，实现姿态检测、接近感应等功能。
相关问答FAQs：
-
问：霍尔传感器的温度漂移如何有效补偿？
答：温度漂移补偿通常采用硬件与软件结合的方法，硬件上，在霍尔芯片中集成温度传感器，实时采集温度数据；软件上，通过预设的温度-灵敏度补偿曲线（基于多项式拟合或分段线性模型），对原始霍尔输出电压进行实时修正，高端传感器还会采用动态校准技术，在温度变化时自动调整补偿参数，确保全温域（-40℃至150℃）内测量精度稳定。 -
问：霍尔传感器与磁阻传感器（如MR、GMR）有何区别？
答：霍尔传感器基于霍尔效应检测磁场垂直于电流方向的分量，而磁阻传感器（如磁阻MR、巨磁阻GMR）基于磁阻效应检测磁场平行于电流方向的分量，灵敏度通常更高（尤其GMR可达霍尔传感器的10倍以上），霍尔传感器结构简单、成本低，适合通用磁场检测；磁阻传感器则适用于微弱磁场和高精度场景（如硬盘磁头、导航系统），但易受温度干扰和交叉轴磁场影响，需更复杂的补偿电路，霍尔传感器响应速度较快（带宽可达MHz级），而磁阻传感器响应速度相对较慢（带宽通常为kHz级）。
