电源板电路概述
长虹PF25118通常使用的是长虹自己设计的NC系列电源板，型号可能为NC-6、NC-7或类似型号，其核心是采用了STR-F6656或STR-S6709等厚膜集成电路作为主控芯片。
这块电源板主要功能是为整机提供以下几组电压：
- +B (主电压，约+130V)：供给行扫描输出级（行管）和视频输出级,是整机功率最大的电压。
- +24V：供给伴音功放电路。
- +12V：供给小信号处理芯片（如CPU、解码芯片等）。
- +8V (或+9V)：供给场扫描输出级。
- +5V：供给CPU和遥控接收等控制电路。
- +6.3V (或+5V) 灯丝电压：供给显像管灯丝。
- +16V (或+18V)：供给其他辅助电路。
维修时，我们主要围绕主电压+B的输出和控制展开。
核心电路结构与工作原理
-
启动与振荡电路：

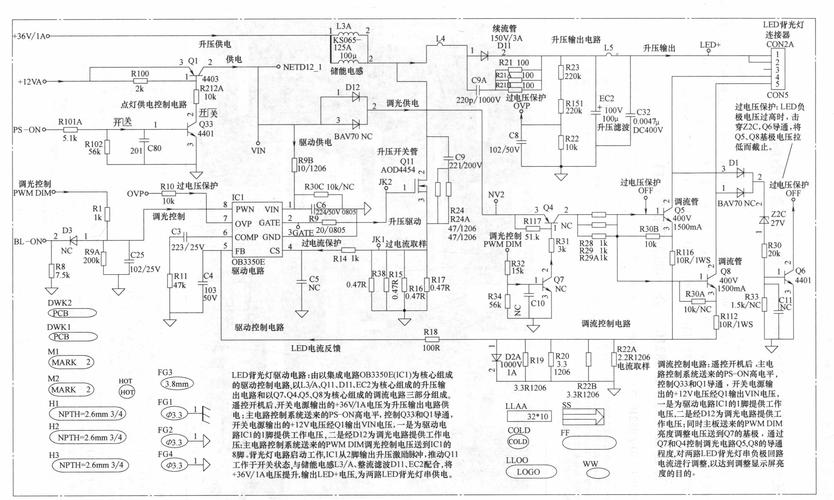

（图片来源网络，侵删）- 开机后，220V交流电经过整流桥（DB1）和滤波电容（C507，约330μF/400V）变成约300V的直流脉动电压。
- 该电压一路通过启动电阻（R501, R502等）给厚膜块（如IC501 STR-F6656）的7脚（VCC供电脚）提供一个微弱的启动电压。
- 厚膜块内部电路开始工作，产生振荡信号，从5脚（MOSFET漏极）输出，通过开关变压器（T501）初级绕组,能量耦合到次级。
-
稳压控制电路：
- 这是电源的“大脑”，负责稳定+B电压。
- 取样：次级+B电压（+130V）通过一个精密电阻分压网络（如R553, R554, R555）取样，送入误差放大器（IC502，通常是一个光耦旁边的三极管，如TL431或KIA431）。
- 比较：误差放大器将取样电压与一个内部基准电压（2.5V）进行比较，如果输出电压偏高,误差放大器就会导通增强。
- 反馈：误差放大器的控制信号通过光耦（IC502）耦合到初级侧,改变光耦中发光二极管的电流。
- 调节：光耦接收侧的光敏三极管导通程度发生变化，进而控制厚膜块IC501的1脚（FB/SENSE脚）或4脚（OCP脚）的电流，最终调整厚膜块内部MOSFET的导通占空比,使输出电压回落到标准值。
-
保护电路：
- 过压保护：通常由稳压控制电路兼任，当稳压环路失控导致电压急剧升高时，光耦电流会异常增大，触发厚膜块内部的过压保护电路,停止振荡。
- 过流保护：厚膜块的4脚（OCP脚）外接一个电阻（R510）到MOSFET源极，当负载短路导致电流过大时，这个电阻上的电压降增大，触发OCP,关断MOSFET。
- 尖峰吸收电路：由R516, C516, D511组成,保护MOSFET不被开关变压器产生的反峰电压击穿。
常见故障现象与维修思路
故障现象一：无光栅、无声音、无指示灯（完全死机）
分析：说明电源板完全没有工作，或主电压+B严重异常,导致CPU和行扫描都无法启动。
维修步骤：

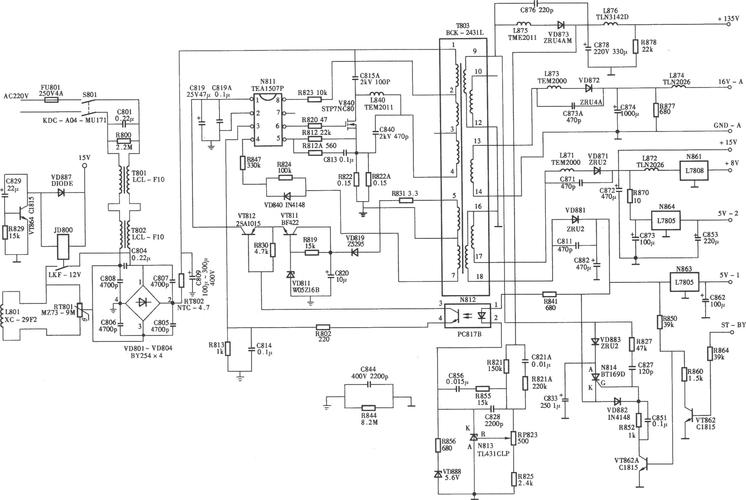

（图片来源网络，侵删）
-
安全断电后，测量关键电阻：
- 保险丝F501：是否熔断，若熔断,说明后级有严重短路。
- 市电输入回路压敏电阻NR501：是否击穿短路（常见雷击或电网波动导致）。
- 整流桥DB1：是否有二极管击穿短路。
- +300V滤波电容C507：是否鼓包、漏液或失效。
- 启动电阻R501, R502：是否开路（这是最常见的故障点之一，导致电源无法启动）。
- 厚膜块IC501 (STR-F6656) 的7脚对地电阻：若很小,说明厚膜块内部击穿短路。
-
通电测量关键点电压（假负载法）：
- 重要：为了安全，防止在检修过程中再次炸管，建议在断电后，在主滤波电容C507正极和地之间，接一个60W/220V的白炽灯泡作为假负载，正常情况下,灯泡会微亮或闪一下后熄灭。
- 测量C507两端电压：应在300V左右，若无,检查市电输入和整流滤波电路。
- 测量厚膜块IC501各脚电压：
- 1脚 (FB/SENSE)：正常工作时电压较低（约0.1-1V），若为0V,可能是稳压环路或负载问题。
- 4脚 (OCP)：电压随负载变化,正常工作时应有电压。
- 5脚 (DRAIN)：应为300V左右的脉动直流。
- 7脚 (VCC)：启动瞬间应有电压（约16-20V），然后会下降到稳定值（约13-15V），若启动后7脚电压立即消失,说明启动电路或厚膜块损坏。
-
常见故障点：
- 启动电阻R501/R502开路：更换同功率、同阻值的电阻。
- 厚膜块IC501 (STR-F6656) 损坏：这是最常见的情况，更换时注意型号，最好使用原厂或质量可靠的代换品，更换后，务必检查其外围元件,特别是稳压环路。
- 光耦IC502损坏：可能导致稳压环路失效,但通常不会导致完全无输出。
- +300V滤波电容C507失效：导致纹波过大,工作不稳定。
故障现象二：有“吱吱”叫声，但无光栅无声音
分析：“吱吱”叫声是电源进入保护状态的典型特征，通常是稳压环路失控导致电压升高,触发了过压保护或负载过流导致过流保护。
维修步骤：
-
断开负载法：
- 安全第一！在电源板输出端，找到给主板供电的排线或连接器。
- 断开该连接器，让电源板空载，在输出端接上假负载（如60W灯泡）。
- 通电试机：
- 吱吱”声消失，灯泡正常发光（或微亮），说明电源板本身是好的，问题出在负载（主板）上，很可能是行扫描输出电路短路，导致+B电压被拉低,电源过流保护。
- 吱吱”声依旧，说明故障在电源板本身。
-
检修电源板稳压环路：
- 检查误差放大器IC502 (TL431)：测量其R、K、A三个脚的电压是否正常，R脚应有2.5V的基准电压，若不正常,检查其外围的电阻和电容。
- 检查光耦IC502：测量其1、2脚（发光侧）和3、4脚（受光侧）的电阻和电压，在稳压环路正常工作时，发光侧电流会随电压变化而变化，若光耦损坏,会导致反馈中断。
- 检查厚膜块IC501：虽然它本身可能没坏，但其外围的元件如定时电容C510、电阻R505等参数变化，也会导致振荡异常,触发保护。
- 检查次级整流二极管：特别是+B电压的整流二极管（如D553），是否性能不良导致内阻增大，引起电压跌落,触发过流保护。
故障现象三：输出电压偏低（如+B只有80V）
分析：通常是负载过重或稳压环路异常。
维修步骤：
- 假负载法：同上，断开主板负载，接上假负载，如果电压恢复正常，则是主板负载过重（如行管、逆程电容、偏转线圈等短路或漏电）。
- 检查稳压环路：
- 取样电阻：检查分压电阻（R553, R554, R555）是否阻值变大或开路，导致取样电压偏低,电源误以为输出电压低而调低占空比。
- 光耦和误差放大器：检查它们是否工作在线性放大区,是否存在性能不良导致反馈信号减弱。
- 滤波电容：检查次级滤波电容（如C555, C556等）是否容量下降，导致带载能力差,电压跌落。
维修总结与技巧
- 安全第一：高压危险！放电、假负载法是必备技能。
- 先易后难：先检查保险丝、压敏电阻、整流桥、启动电阻等易损件,再深入到IC和复杂电路。
- “吱吱”声是保护：遇到这个声音，立刻想到“断开负载法”,快速定位是电源问题还是负载问题。
- STR-F6656是核心：该芯片损坏率极高，但更换前一定要检查其外围所有元件，特别是稳压环路,否则换新后可能再次损坏。
- 善用电压测量：测量关键点的电压是判断故障最直接的方法，如300V电压、VCC启动电压、反馈电压等。
- 代换原则：电阻、电容等元件尽量用同参数或更高耐压/耐流值的代换，IC、光耦等最好用原型号或质量可靠的直接代换。
