维修开关电源，尤其是高压部分，有触电危险，请务必在断电后、对大电容充分放电的情况下进行操作！

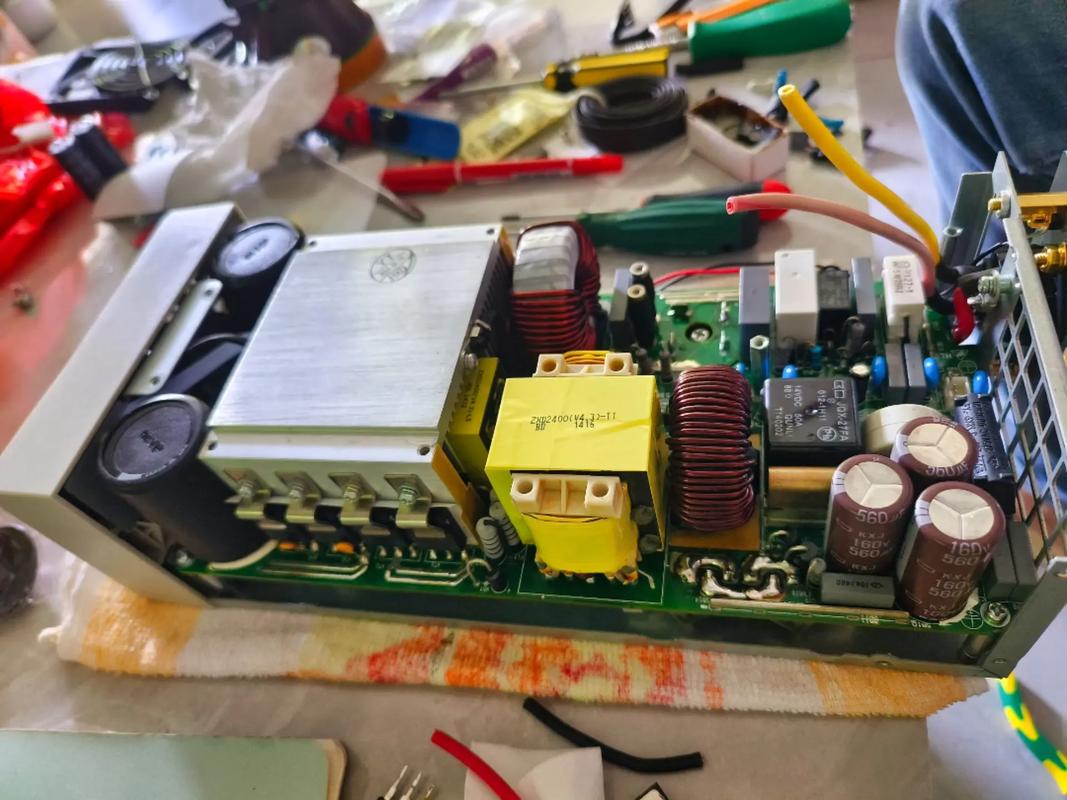

（图片来源网络，侵删）

下面我将为你提供一个系统性的维修思路和步骤，从易到难,帮助你快速定位和解决问题。

第一步：安全准备与初步检查

在拆开电源外壳之前,请务必做好以下准备：

断电： 将电源从插座上拔下。
放电： 找到电源输入端的大容量滤波电容（通常是400V以上，容量几十到上百微法），用一个大功率的电阻（比如1KΩ/5W）的两个引脚，去接触电容的正负极，进行放电。严禁直接用螺丝刀等金属物短接，会产生巨大电弧，损坏电容和工具，非常危险！
准备工具： 万用表（必备，最好有二极管档和电容档）、螺丝刀、尖嘴钳、镊子、焊接工具（电烙铁、焊锡丝）、松香。
目视检查：
- 保险丝： 检查电源输入端的保险丝是否熔断，如果保险丝发黑或熔断,说明电路存在严重短路。
- 电容： 检查外观是否有鼓包、漏液、炸裂的现象,这是最常见的故障之一。
- 电阻： 检查电阻，特别是功率较大的电阻（如启动电阻、限流电阻）是否有烧焦、发黑的痕迹。
- MOS管/IGBT： 检查开关管（通常是MOSFET）是否有炸裂、烧毁的迹象。
- PCB板： 检查PCB板上是否有明显的烧焦、发黄、打火的痕迹。

第二步：核心电路分析与常见故障点

ZXD2400电源的核心是一个反激式开关电源,我们可以将其分为几个关键部分来分析。

输入整流滤波电路

组成： 保险丝、压敏电阻（浪涌保护）、负温度系数热敏电阻（NTC，限流）、桥式整流堆、大容量滤波电容。
常见故障：
- 保险丝熔断： 说明后级有严重短路。
- NTC电阻开路： 导致电源无反应,完全不通电。
- 滤波电容失效（容量下降或ESR增大）： 会导致输出电压不稳、带载能力差、发出“滋滋”声。
维修方法：
- 用万用表二极管档或电阻档测量整流堆的四个二极管,是否有短路或开路。
- 用万用表电容档测量滤波电容的容量是否与标称值接近（误差在20%以内正常），如果容量严重下降或为0,则需要更换。
- 检查NTC电阻是否开路（常温下阻值应在几欧姆到几十欧姆）。

功率变换电路

组成： 开关管（MOSFET）、开关变压器（T1）、初级线圈、次级线圈。
常见故障：
- 开关管击穿短路： 这是最常见的故障之一，通常会导致保险丝熔断，原因是驱动电路异常、稳压电路失控或开关管本身质量问题。
维修方法：
- 将万用表打到二极管档，测量开关管D、S、G三个极。
  - 正常情况下，D-S之间应有一个二极管的压降（约0.4-0.7V），S-G、D-G之间应该不通。
  - 如果D-S、S-G、D-G之间都导通或短路,说明开关管已击穿。
- 注意： 开关管击穿后，一定要找到击穿的原因，而不仅仅是更换它！否则新换上的管子会再次烧毁。

启动与振荡电路

组成： 启动电阻（高阻值，如几百KΩ）、PWM控制芯片（如常见的OB2203、OB2268、NCP1014等，ZXD2400常用OB系列）、RC振荡电路等。
常见故障：
- 启动电阻开路： 电源无法启动,无任何电压输出。
- PWM芯片损坏： 无法产生振荡脉冲,开关管不工作。
维修方法：
- 测量启动电阻的阻值是否正常。
- 测量PWM芯片的VCC（供电）引脚和输出（GATE/OUT）引脚电压。
  - 上电瞬间（在滤波电容正极），VCC引脚应该有一个短暂的高压（通过启动电阻获得，如100-200V），然后随着电源启动，VCC电压会下降到一个稳定值（如12-20V）,这个电压由变压器的一个辅助绕组经整流滤波后提供。
  - 如果VCC有启动电压但无输出脉冲,很可能是PWM芯片损坏。
  - 如果VCC完全没有电压,检查启动电阻和VCC供电回路。

稳压反馈电路

组成： 光电耦合器（PC817等）、精密稳压源（如TL431、KA431）、取样电阻（分压电阻）。
常见故障：
- 输出电压过高： 导致负载损坏或电源保护，这通常是稳压环路失效引起的。
- 输出电压为0或过低： 可能是反馈回路开路或PWM芯片未工作。
维修方法：
- 这是维修的难点和重点。 当开关管击穿后,首先要检查这部分。
- 断开法： 在路测量光电耦合器的1、2脚（发光管侧）和3、4脚（光敏三极管侧）的电阻，如果发现1、2脚或3、4脚短路,说明光耦损坏。
- 测量法： 在路测量TL431的三个引脚电压，正常工作时，R极（参考端）会得到一个稳定的2.5V基准电压，如果电压异常,检查外围的取样电阻和分压网络。

输出整流滤波电路

组成： 次级整流二极管（通常是肖特基二极管，如SB560）、输出滤波电容（电解电容）、电感。
常见故障：
- 整流二极管击穿短路： 会导致次级短路，可能引起初级电流过大,烧毁保险丝或开关管。
- 输出电容失效： 导致输出电压纹波过大,带载能力差。
维修方法：
- 用万用表二极管档测量整流二极管是否短路。
- 用电容档测量输出电容容量是否正常。

第三步：维修流程图（逻辑排查）

[电源无输出]
  |
  V
[检查保险丝]
  |-- 熔断 --> [检查整流堆、滤波电容、开关管是否短路] --> 更换损坏元件
  |
  |-- 完好 --> [检查NTC电阻是否开路] --> 更换NTC
  |
  |-- 完好 --> [测量PWM芯片VCC引脚电压]
      |
      |-- 无VCC电压 --> [检查启动电阻、VCC供电回路] --> 更换损坏元件
      |
      |-- 有VCC电压 --> [测量PWM芯片GATE输出引脚]
          |
          |-- 无脉冲输出 --> [检查PWM芯片外围电路，如R、C定时元件] --> 更换PWM芯片
          |
          |-- 有脉冲输出 --> [检查次级整流二极管、输出电容是否短路]
              |
              |-- 次级短路 --> [更换整流二极管或输出电容]
              |
              |-- 次级完好 --> [检查反馈环路（光耦、TL431）]
                  |
                  |-- 反馈环路损坏 --> [更换光耦或TL431]
                  |
                  |-- 反馈环路完好 --> [可能是负载过重或PWM芯片性能不良]

第四步：常见故障现象与解决方案

故障现象	可能原因	检查与解决方案
完全不通电	保险丝熔断、NTC电阻开路、输入回路断路。	检查保险丝、NTC电阻、整流桥，更换损坏元件。
无电压输出	启动电阻开路、PWM芯片损坏、开关管开路。	测量PWM芯片VCC和GATE脚电压，若无VCC，查启动电阻；若有VCC无GATE，查PWM芯片。
输出电压过高	稳压反馈环路失效（光耦、TL431、取样电阻损坏）。	重点检查光耦和TL431是否短路或开路，更换损坏元件。
输出电压过低	滤波电容失效（容量下降）、整流二极管内阻变大、负载过重、反馈环路异常。	测量输入/输出滤波电容容量，测量输出电压的纹波，断开负载，接假负载（如汽车灯泡）测量，若恢复正常，则检查负载；若仍低，则检查电源本身。
输出电压不稳，有“滋滋”声	滤波电容失效、PWM芯片或其外围元件性能不良、负载不稳定。	重点更换输入/输出滤波电容，检查PWM芯片工作状态。

第五步：维修注意事项

先断电后放电： 这是铁律,反复强调。
先软后硬： 先检查保险丝、电阻、电容等易损件，再检查芯片、变压器等。
先静态后动态： 先在不通电或通电不接负载的情况下测量关键点电压,再动态测量。
先断开再测量： 怀疑反馈环路或负载有问题时，可以采用断开法,逐一排查。
更换元件要对等： 更换电容时，耐压值要等于或高于原值，容量可以稍大或相等，更换二极管时，耐压和电流要满足要求，更换芯片时,型号最好一致。
注意安全间距： 维修后，检查高压部分的焊点是否有毛刺,防止高压打火。
善用资料： 如果能找到ZXD2400的电路图，维修将事半功倍，可以在网上搜索“ZXDSL 831CI 电路图”或类似型号的图纸,它们的电源部分设计可能相似。

希望这份详细的维修指南能帮助你成功修复中兴ZXD2400电源,祝你维修顺利！

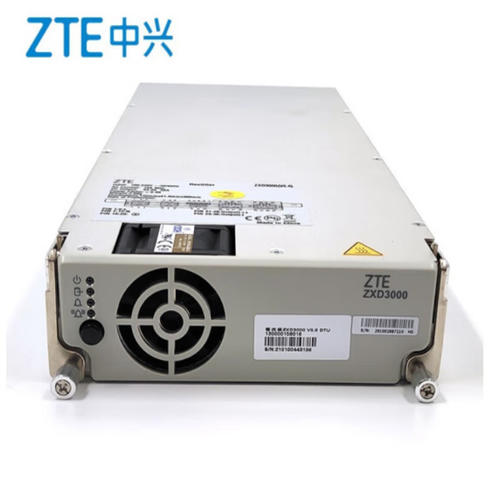

（图片来源网络，侵删）

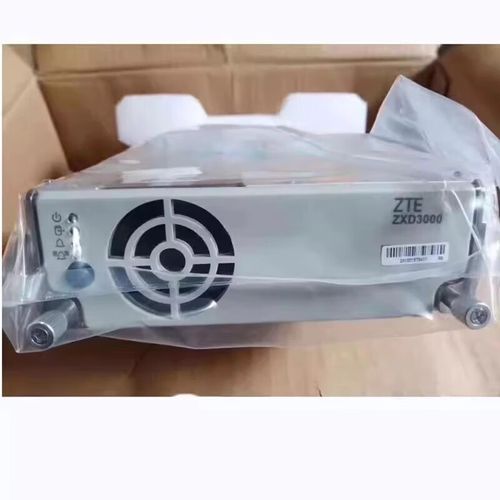

（图片来源网络，侵删）
