重要声明：安全第一！
在开始任何维修之前,请务必牢记：
（图片来源网络，侵删）
- 断电操作：维修前，必须将灯具的电源总闸关闭，并确保电容中的电荷已经完全释放，对于大容量的电解电容，即使断电后也可能存有高压电，必须用螺丝刀或电阻对其进行放电，否则会损坏万用表或造成电击。
- 专业能力：本指南提供的是通用方法和思路，如果你不熟悉电子电路和万用表的使用，建议不要轻易尝试，以免损坏设备或造成危险。
- 法规问题：部分驱动电源（特别是带隔离的）含有高压部分，非专业人员维修有触电风险，维修后可能影响安全认证（如CE, UL），导致安全隐患。
第一部分：维修前的准备工作
故障现象分析
要清楚地知道灯具出了什么问题：
- 完全不亮：通电后毫无反应。
- 闪烁：灯珠时亮时灭，或发出微弱的光。
- 亮度严重不足：灯珠亮但非常暗。
- 闪烁一下后熄灭：通常驱动电源进入了保护状态。
工具准备
- 万用表：必备！建议是数字万用表，能测电压、电阻、通断（二极管档）。
- 绝缘螺丝刀：一套十字和一字螺丝刀。
- 尖嘴钳/镊子：用于夹取小元件和弯折引脚。
- 电烙铁和焊锡：用于拆卸和焊接元件，建议使用尖头、功率在30W-60W的烙铁。
- 松香：助焊剂，让焊接更容易。
- 吸锡器或吸锡线：用于拆卸元件。
- 放大镜：用于观察PCB板上细小的元件和焊点。
- 替换元件：准备一些常用的易损件，如：
- 保险丝：常用规格有F 1A/250V, F 2A/250V等。
- 输入滤波电容：常见为X2安规电容，如0.1μF/275V, 0.22μF/275V。
- 输出电解电容：这是最高频的故障点！规格各异，如4.7μF/50V, 10μF/35V, 22μF/25V等，维修时最好记录下原电容的规格。
- 整流桥：方形或圆形的黑色模块，或由4个二极管组成。
- 关键IC：如PWM控制器、恒流IC等（这部分比较高级，不建议新手直接更换）。
第二部分：维修步骤与技巧
第1步：外观检查与初步判断
- 拆开灯具：小心地拆开筒灯的卡扣或螺丝，取出驱动电源板。
- 目视检查：
- 烧黑/炸裂：观察PCB板和元件是否有明显的烧焦、发黑或元件（尤其是电容）顶部有鼓包、漏液现象，这是最直观的故障线索。
- 保险丝：找到电源板上的保险丝（通常是一个细小的玻璃管或贴片元件），用万用表的电阻档或二极管档测量其通断，如果不通（无穷大），说明保险丝熔断，电路存在短路故障。
- 输入电容：检查X2安规电容是否有鼓包或漏液。
- 输出电容：检查电解电容是否有鼓包、漏液或顶部“防爆阀”凸起，这是首要怀疑对象！
第2步：通电测压法（关键步骤）
如果保险丝熔断,不要直接更换新的保险丝就通电！否则可能会扩大故障范围，烧毁更多昂贵的元件。
正确操作：
- 断开负载：驱动电源的输出端通常会连接到灯珠板，为了判断是驱动电源本身问题还是灯珠板问题，先将驱动电源的输出线（通常是正负两根线）断开。
- 限流供电：用一个可调的直流稳压电源或灯泡（如220V/40W的白炽灯泡）串联在市电输入端，这可以防止再次烧毁元件。
- 灯泡法：将灯泡串联在火线和保险丝之间，如果灯泡不亮或微亮，说明电路基本正常，如果灯泡非常亮，说明电路仍然存在严重短路。
- 测量关键点电压：
- 输入端：用万用表交流档测量保险丝后端的交流电压，应该有约220V。
- 整流后：测量整流桥后的直流电压，在空载情况下，应该有大约 310V（220V * √2），如果这个电压没有，说明问题在整流桥之前的电路。
- 输出端：测量断开负载后的输出端电压，这个电压应该是驱动电源设计的恒压或恒流值（12V, 24V, 36V等），如果输出电压正常，但接上灯珠板后就不正常，那问题很可能在灯珠板（灯珠被击穿短路）。
第3步：元件级排查与替换
根据测量的结果,缩小故障范围，然后对可疑元件进行排查。

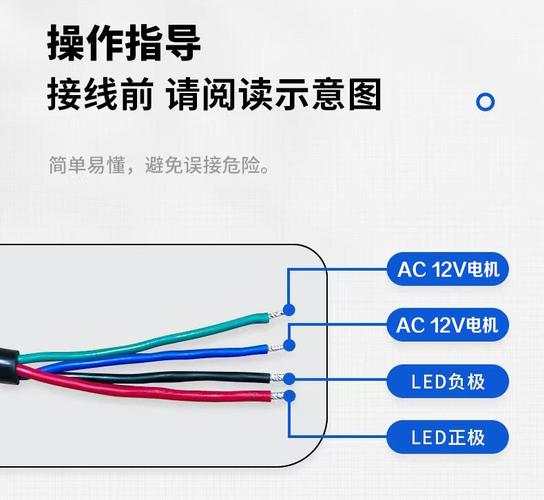

（图片来源网络，侵删）
-
保险丝熔断（最常见）
- 原因：后级电路存在短路。
- 排查方法：
- 测量输入端电阻：用万用表电阻档测量保险丝之后的电路对地的电阻，如果阻值很小（接近0Ω），说明存在短路。
- 重点检查对象：
- 整流桥：是否击穿短路。
- 输入滤波电容（X2电容）：是否被击穿。
- MOS管（在非隔离驱动中常见）：是否被击穿。
- 输出电容：虽然它在输出端，但有时故障会影响到前级。
- 维修：找到短路元件并更换，然后更换同规格的保险丝。
-
输出电压异常（无输出或过低）
- 原因：驱动电源本身工作异常，进入了保护状态。
- 排查方法：
- 测量PWM控制器/恒流IC的供电脚：这类IC通常需要一个工作电压（如12V, 18V），如果这个电压没有，检查给它供电的电路（如一个小的辅助电源变压器或电阻分压电路）。
- 检查反馈电路：驱动电源通过一个光耦（PC817等）和稳压芯片（如TL431）来调节输出电压，这是第二个高发故障区。
- 检查光耦：测量光耦的初级（1,2脚）和次级（3,4脚）是否导通，可以用万用表二极管档测量次级，正常情况下应有单向导通特性。
- 检查TL431：这是一个可调精密稳压源，容易损坏，可以测量其R脚（参考脚）的电压，正常应为2.5V左右，如果异常，更换它。
- 检查振荡电路：检查PWM控制器（如OB2268, VIPer12A等）的外围元件，如启动电阻、定时电阻/电容等。
- 检查输出电容：输出电容容量下降或失效，会导致输出电压纹波增大，甚至无法正常工作，即使外观看不出问题，也可能失效。这是最简单、成本最低的尝试性更换方法。
第三部分：常见故障点总结（优先级从高到低）
- 电解电容（输出端）：头号杀手！鼓包、漏液、容量下降，导致无输出、电压低、闪烁。
- 保险丝：熔断，指示后级有短路。
- 整流桥：被击穿短路，导致保险丝熔断。
- X2安规电容（输入端）：被击穿短路，导致保险丝熔断。
- 光耦和TL431（反馈电路）：开路或损坏，导致输出电压失控（过高或过低），电源进入保护。
- PWM控制器/恒流IC：自身损坏，导致整个电源不工作。
- MOS管（非隔离驱动）：被击穿短路，导致保险丝熔断。
- 焊点问题：在振动或热胀冷缩下，元件的焊点可能开裂（虚焊），导致接触不良，引起闪烁。
第四部分：维修实例简述
案例1：筒灯完全不亮
- 检查：保险丝熔断。
- 维修：断开负载，用灯泡法串联，灯泡很亮，说明后级短路。
- 排查：测量整流桥输出对地电阻为0Ω，拆下整流桥，测量发现已击穿，更换同型号整流桥和保险丝，故障排除。
案例2：筒灯闪烁，亮度不足

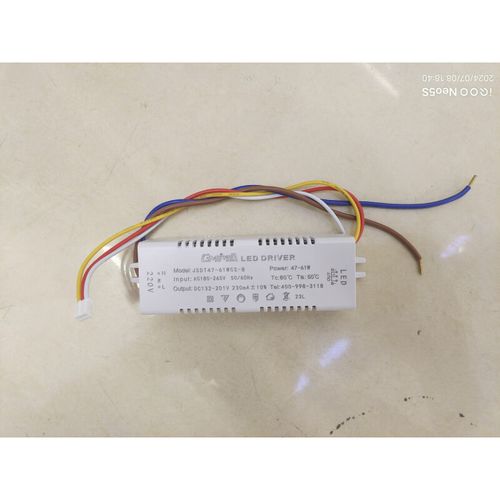

（图片来源网络，侵删）
- 检查：外观无明显损坏，保险丝正常。
- 维修：通电测压，发现输出电压偏低且不稳定。
- 排查：重点怀疑输出电容，外观虽无鼓包，但可能已失效，尝试更换一个同规格的新电容，故障排除。
案例3：筒灯通电后闪烁一下就熄灭
- 检查：保险丝正常。
- 维修：通电测压，输出电压一开始正常，但很快降为0V。
- 排查：这是典型的保护状态，重点检查反馈电路，测量光耦次级不导通，更换光耦后，故障排除。
希望这份详细的指南能帮助你顺利修复LED筒灯驱动电源！维修是一个需要耐心和逻辑推理的过程，祝你成功！
