RF IC 工艺的核心挑战
与数字IC（如CPU、内存）追求更高的晶体管密度和更快的开关速度不同，RF IC的设计和制造面临着独特的、严峻的挑战：

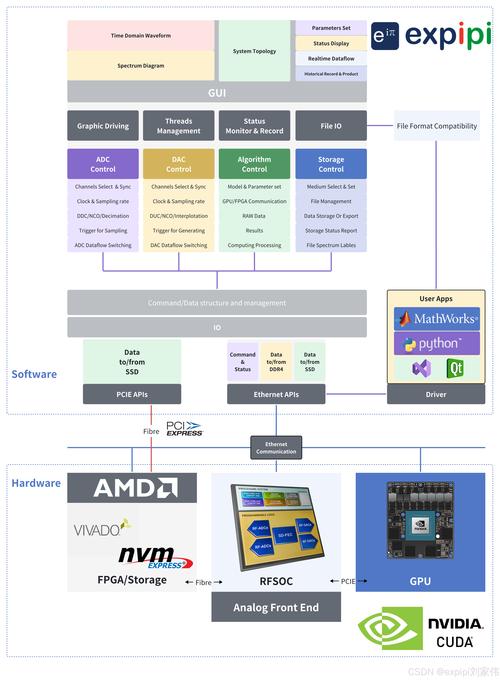

（图片来源网络，侵删）
- 高频特性: 工作频率从几百MHz到几十GHz甚至更高，在高频下，芯片的寄生参数（如寄生电容、电感、电阻）会变得非常显著，严重影响电路性能（如增益、噪声、线性度）。
- 噪声: 信号非常微弱，系统自身的噪声（尤其是晶体管的噪声）会直接淹没信号，低噪声设计是RF IC的生命线。
- 线性度: 无线通信中的信号是复杂的调制信号，包含多个频率分量，为了防止信号失真和产生邻道干扰，RF电路必须具备很高的线性度（高P1dB, IIP3）。
- 功率与效率: 在发射端，需要将信号放大到足够的功率进行发射，同时要尽可能提高功率附加效率，以减少发热和延长电池续航。
- 隔离度: 收发信机通常集成在同一个芯片上，发射端的高功率信号很容易泄漏到接收端，导致接收机阻塞，需要极高的隔离度设计。
- 无源器件性能: 电感、电容、传输线等无源器件在高频下的性能（如Q值）至关重要，它们的性能直接决定了整个RF前端的性能。
主流的RF IC工艺技术路线
为了应对上述挑战,业界发展出了多种工艺技术路线，主要分为以下几大类：
硅基工艺
这是目前市场绝对主流的方案，成本优势巨大，技术成熟度高。
a) CMOS (互补金属氧化物半导体)
- 特点: 数字IC的标准工艺，集成度最高，成本最低，随着工艺节点不断缩小（从28nm、16nm到7nm、5nm），CMOS的截止频率越来越高，已经能够进入射频领域。
- 优势:
- 成本和集成度: 可以将数字基带、模拟、射频等部分高度集成在SoC上，实现单芯片解决方案，减小体积和功耗。
- 技术驱动: 借鉴摩尔定律的进步，性能不断提升。
- 劣势:
- 衬底损耗高: 硅的电阻率较低，导致高频下的Q值较低，性能受限。
- 噪声性能稍差: 相比于SiGe，其噪声系数通常更高。
- 击穿电压较低: 不适合用于大功率PA。
- 应用: 主要用于中低频段的收发信机、低噪声放大器、开关、Wi-Fi/蓝牙/Zigbee等集成度高的射频芯片。
b) SiGe (硅锗)
- 特点: 在标准的CMOS工艺基础上，通过双极性晶体管技术，制造出异质结双极晶体管，HBT具有高截止频率、高跨导和低噪声的优异特性。
- 优势:
- 卓越的射频性能: 兼具了硅的成本优势和III-V族化合物（如GaAs）的射频性能。
- 噪声系数低: 非常适合用于LNA等对噪声敏感的前端电路。
- 速度高: 截止频率可达数百GHz，满足5G Sub-6GHz及毫米波的需求。
- 劣势:
- 成本高于普通CMOS。
- 集成度不如最先进的CMOS工艺。
- 应用: 广泛应用于高性能RF应用，如手机PA、LNA、射频开关、雷达系统、卫星通信等，是高性能RF IC的“中流砥柱”。
c) SOI (绝缘体上硅)
- 特点: 在硅晶圆和顶层硅之间埋入一层绝缘层（通常是二氧化硅），这层“绝缘体”是关键。
- 优势:
- 极高的隔离度: 绝缘层有效阻断了衬底噪声耦合，极大地改善了RF电路的性能，特别是开关的隔离度和线性度。
- 低寄生电容: 减少了器件间的寄生电容，可以提高速度和降低功耗。
- 抗闩锁效应: 提高了电路的可靠性。
- 劣势:
- 成本高于体硅CMOS。
- 工艺相对复杂。
- 应用: 主要用于高性能的RF开关和天线调谐器，许多顶级的RF前端模块供应商（如Skyworks, Qorvo, Broadcom）都采用SOI工艺来制造其核心开关产品。
III-V族化合物工艺
这类材料在物理特性上天然适合高频、高功率应用，但成本高、集成度低。
- 特点: 使用砷化镓、氮化镓等化合物半导体材料制造器件。
- 优势:
- 极高的电子迁移率: 导致极高的截止频率和Q值。
- 高击穿电压: 非常适合制造大功率、高效率的功率放大器。
- 优异的热导率: 散热性能好。
- 劣势:
- 成本极高: 材料生长和制造工艺复杂。
- 集成度极低: 难以与CMOS等数字工艺集成，通常采用异质集成的方式，将GaAs PA芯片封装到基板上，再与CMOS控制芯片等其他芯片组合。
- 应用:
- GaAs: 主要用于手机功率放大器，尤其是在需要高线性度和高效率的场合。
- GaN: 主要用于基站PA、雷达系统、卫星通信等大功率领域。
RF IC中的关键器件与技术
这些工艺最终被用来制造各种核心器件：

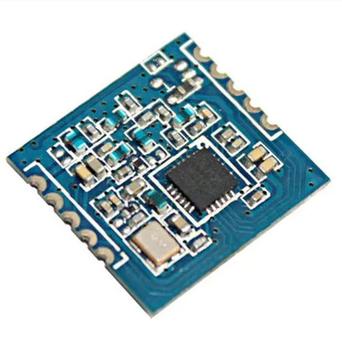

（图片来源网络，侵删）
- LNA (低噪声放大器): 优化目标是最低的噪声系数，通常采用HBT或CMOS的共射/共源结构。
- PA (功率放大器): 优化目标是最高的输出功率和功率附加效率，在手机端常用GaAs HBT，在基站端常用GaN HEMT。

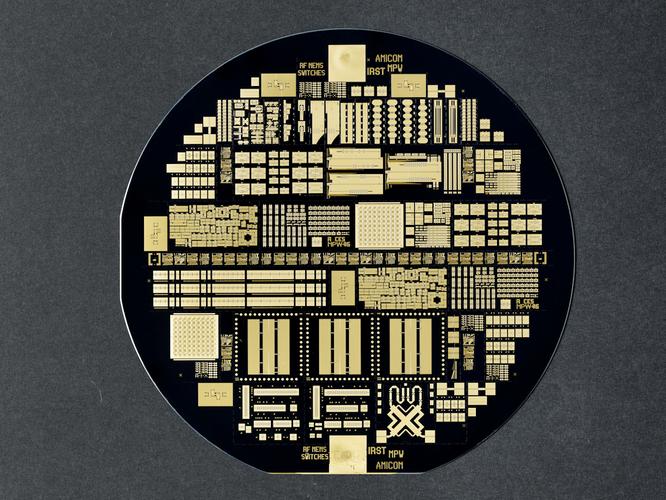

- 开关: 优化目标是高隔离度、低插入损耗、高线性度，SOI CMOS是当前的主流技术。
- VCO (压控振荡器): 对相位噪声极其敏感，其核心是高品质因数的电感，通常采用差分结构。
- 无源器件: 在RF IC中至关重要。
- 电感: 通常使用顶层金属（厚铜）螺旋结构制造，其Q值是关键。
- MIM (金属-绝缘体-金属) 电容: 提供高精度、高Q值的电容。
- 传输线: 如微带线，用于信号在高频下的传输和阻抗匹配。
发展趋势
- 高度集成化: 从分立器件 -> 模块 -> 单芯片集成，目标是实现RF SoC，将所有功能（基带、应用、射频）集成在一起，降低成本和功耗。
- 毫米波技术: 5G和未来6G的重要方向，对工艺的截止频率要求极高，SiGe和先进CMOS（如22/16nm FD-SOI）是主要竞争者。
- 前端模块化: 将PA、开关、LNA、滤波器等集成在一个封装内，形成FEM或DiFEM，这需要封装技术和芯片工艺的紧密结合。
- 系统级封装: 这是解决不同工艺（如CMOS数字基带 + GaAs PA + SAW滤波器）集成的终极方案，通过先进的封装技术（如扇出型封装 Fan-out, 2.5D/3D封装）将不同功能的芯片“堆叠”或“并排”封装在一起，实现系统级性能。
- 新材料探索: 除了GaN，Gallium Oxide (Ga₂O₃) 和 Diamond (金刚石) 等超宽禁带半导体材料正在被研究，用于未来更高功率、更高效率的射频应用。
代表厂商
- IDM (整合元件制造商):
- Skyworks, Qorvo, Broadcom: 全球顶级的RF前端模块供应商，拥有自己的SiGe、SOI和GaAs产线。
- TI (德州仪器): 提供广泛的RF/模拟IC，从LNA到收发器，主要基于其自身的高性能CMOS和BiCMOS工艺。
- Infineon (英飞凌): 在汽车电子和功率电子领域强大，其RF业务也基于SiGe和CMOS技术。
- NXP (恩智浦): 在汽车和工业RF领域有很强实力，采用CMOS和BiCMOS工艺。
- Foundry (晶圆代工厂):
- TSMC (台积电): 提供业界领先的RF CMOS和SiGe工艺，为众多无晶圆厂设计公司代工。
- Samsung (三星): 与TSMC类似，提供先进的RF SoC工艺。
- GlobalFoundries, TowerJazz: 也提供特色化的RF BiCMOS和SOI工艺。
RF IC工艺技术是一个“没有最好，只有最适合”的领域，选择哪种工艺，取决于应用场景、性能要求、成本预算和集成度的综合考量。
- 追求极致成本和集成度 -> 先进CMOS
- 追求高性能和平衡 -> SiGe
- 追求极致隔离度 -> SOI
- 追求大功率和高效率 -> GaAs/GaN
随着5G/6G和物联网的深入发展，这些技术路线将长期共存、相互竞争，并通过系统级封装的方式走向更高层次的融合。
