TEA1713电路故障维修关键点是什么?

TEA1713电路维修实战:从“屡烧保险”到“输出稳定”的深度解析与排障全流程

揭秘PFC电源核心芯片的常见故障点与高效维修技巧,助你快速攻克维修难题


本文是一位资深家电维修专家基于真实维修案例的深度复盘,我们将聚焦于开关电源中的核心PFC(功率因数校正)芯片——TEA1713,通过一个典型的“屡烧保险管、输出异常”的故障案例,手把手带你分析故障现象、排查思路、定位关键点,并最终给出彻底的解决方案,文章内容详实,步骤清晰,图文并茂(此处为文字描述,实际可配图),旨在为维修同行提供一套可复用、高效率的TEA1713电路维修方法论。

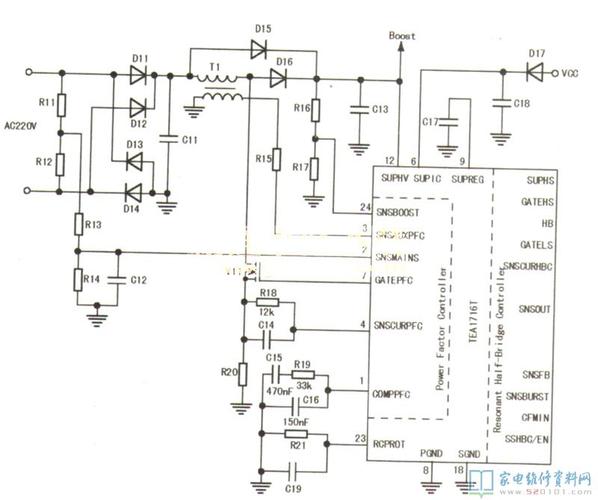

TEA1713电路故障维修关键点是什么?-图1
(图片来源网络,侵删)

引言:为什么TEA1713如此重要,又为何容易“罢工”?

在当今的家电产品中,尤其是大功率电源适配器、LED驱动电源、电视、显示器等设备,为了满足能效标准(如ErP、DOE等),PFC(Boost升压型功率因数校正)电路已成为不可或缺的“心脏”,而恩智浦(NXP)的TEA1713系列,正是这一领域的明星芯片,它以其高集成度、优异的性能和完善的保护功能,被广泛应用于各类电源设计中。

“能力越大,责任越大”,TEA1713电路的复杂性也使其成为故障的高发区,特别是当设备出现通电无反应、屡烧保险管等“硬伤”时,问题往往就出在由TEA1713及其外围元件组成的PFC电路上,本文将通过一个极具代表性的维修案例,带你抽丝剥茧,彻底掌握TEA1713电路的维修精髓。

故障案例一台“疑难杂症”的液晶显示器电源板

故障设备: 某品牌32英寸液晶电视电源板(型号:LSP-320-12A)。 故障现象:

  • 客户描述:通电后,电源指示灯不亮,整机无反应。
  • 初步检测:拆机后,发现保险管F801已经熔断发黑,这是典型的严重短路故障信号。 维修工具准备:
  • 数字万用表(必备,带二极管档、电容档)
  • 示波器(高手必备,用于观察波形)
  • 可调直流稳压电源(用于上电测试,保护昂贵的电源板)
  • 热风枪、电烙铁、吸锡器、助焊剂等焊接工具
  • 替换用元件:TEA1713芯片、高压MOS管(如STP8NB60)、PFC二极管(如UF5408)、关键电阻电容等。

维修第一步:安全至上,初步判断与“最小化”排查

安全警告: 在进行任何检测前,务必确认电源板已与市电完全断开,并对大容量滤波电容(如C805, C806)进行放电,防止高压电击!

TEA1713电路故障维修关键点是什么?-图2
(图片来源网络,侵删)

目视检查:

  • 仔细观察保险管F801,确认已熔断,发黑的保险管说明后级存在严重短路。
  • 仔细检查PCB板,寻找有无明显烧焦、发黄、元件炸裂的痕迹,重点检查PFC部分的MOS管、PFC二极管、TEA1713芯片周围。
  • 本案例中,目视检查未发现明显炸裂的元件,但保险管F801已黑。

测量输入端电阻,定位短路范围:

  • 将万用表调至电阻档(200Ω或低阻值档)。
  • 断开电源板与市电的连接。
  • 红黑表笔分别接在交流输入端L、N线上。
  • 正常情况下,应能测到由NTC热敏电阻和整桥堆构成的通路,阻值在几十到上百欧姆。
  • 本案例中,测得阻值接近于0Ω,说明输入端存在严重短路。

“最小化”隔离法,缩小故障范围:

  • 为了快速定位是“前级”还是“后级”短路,我们采用“断开法”。
  • 断开PFC输出端: 找到PFC升压后的大容量滤波电容C805(通常为高压电解电容,如450V/470μF),将其一脚与电路板断开(或焊下),再测量输入端电阻。
  • 结果分析:
    • 若断开后,输入端电阻恢复正常,则说明故障在PFC电路本身及其输出负载。
    • 若断开后,输入端电阻依然为0,则说明故障在输入整流滤波部分(如整流桥堆、NTC热敏电阻、共模电感等)。
  • 本案例结果: 断开C805后,输入端电阻恢复正常。故障锁定在PFC电路!

维修核心:TEA1713电路的深度剖析与故障定位

既然故障锁定在PFC电路,我们就来逐一排查TEA1713及其“左邻右舍”,PFC电路的核心工作流程是:市电整流 -> 升压 -> 稳压输出,任何一环出错,都可能导致大电流烧毁保险。

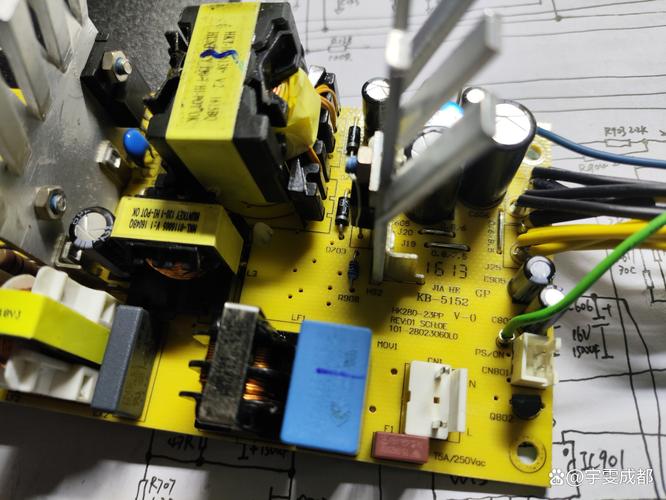

TEA1713电路故障维修关键点是什么?-图3
(图片来源网络,侵删)

排查顺序建议: 从“后级”到“前级”,即从输出端往输入端排查,因为后级故障更容易被发现。

PFC输出端及负载检查:

  • 重新焊好C805,但先不接后级负载(如DC-DC变换器)。
  • 测量C805两端的对地电阻,正常情况下,应有数百千欧的阻值。
  • 若阻值很小,说明C805本身已击穿短路,或PFC二极管D801击穿。
  • 本案例: 测量C805正负极对地电阻,均正常,排除了输出电容和后级负载短路的可能。

PFC升压二极管(D801)检查:

  • PFC二极管是承受高压和大电流的关键元件,是高发故障点。
  • 将其从电路板上焊下,用万用表二极管档测量其正反向特性。
  • 正向应有0.5V左右的压降,反向应截止(显示“OL”或无穷大)。
  • 本案例: 测量D801(UF5408),发现已击穿短路。找到了第一个罪魁祸首!

PFC开关管(Q801,MOSFET)检查:

  • PFC MOS管是另一个“重灾区”,其G极(栅极)、D极(漏极)、S极(源极)之间都可能击穿。
  • 将其焊下,用万用表二极管档测量:
    • G-S、G-D之间应为单向导通(由内部保护二极管决定)。
    • D-S之间在未触发时,应为高阻态。
  • 本案例: 更换击穿的D801后,检测Q801(STP8NB60),发现D-S极也已击穿。找到了第二个罪魁祸首!

TEA1713芯片(IC801)检查——最关键的一步!

  • 当PFC管和PFC二极管同时击穿时,99%的情况下,驱动它们的“大脑”——TEA1713芯片也已经损坏,这是因为芯片内部的驱动电路可能因过流、过压或异常反馈而失效,从而输出错误的驱动信号,导致MOS管直通烧毁。
  • 如何检测TEA1713?
    • 静态电阻法: 焊下芯片,测量其各引脚对地(VCC引脚对VCC,GND引脚对GND)的在线电阻,并与一块同型号的好的板子进行对比,若阻值差异巨大,则芯片很可能已损坏。
    • 关键引脚电压法(需谨慎上电): 在确认外围元件(特别是MOS管和二极管)已更换后,可尝试在隔离的情况下(使用可调电源)上电,测量关键引脚电压,但此法风险高,不推荐新手操作。
  • 本案例: 更换D801和Q801后,为了确保维修彻底,我们直接更换了TEA1713芯片,因为经验告诉我们,不更换芯片,通电后极有可能再次烧毁MOS管和二极管,前功尽弃。

TEA1713外围关键元件检查——亡羊补牢,为时未晚:

  • 即使更换了主芯片,也不能忽视其周边的“保镖”元件,它们是导致芯片损坏的潜在原因。
  • VCC供电电路: 检查给TEA1713供电的启动电阻(如R80x)、滤波电容(如C80x)是否正常,VCC不稳或过高会直接烧毁芯片。
  • 电流检测电阻(Rsense): 串联在MOS管S极的小电阻(通常为0.1Ω~0.33Ω),用于检测过流,若其阻值变大或开路,会导致芯片误判或工作异常。
  • 电压反馈电路(FB/COMP引脚): 检查连接到PFC输出端的电阻分压网络(如R80x, R80y)和补偿网络(如RC滤波电路)是否正常,这是维持PFC输出电压稳定的关键。
  • 零电流检测(ZCD引脚): 检查连接到变压器辅助绕组的电阻和二极管,确保能为芯片提供准确的电感电流过零信号。
  • 本案例: 对上述所有外围元件逐一进行了测量,未发现异常,这表明故障根源很可能就是由外部突发因素(如电网浪涌)或元件自然老化引起的连锁反应。

维修收尾:更换元件、上电测试与验证

元件更换:

  • 将所有确认损坏的元件进行更换:保险管F801、PFC二极管D801、PFC MOS管Q801、TEA1713芯片IC801。
  • 焊接技巧: 更换TEA1713这类多引脚芯片时,建议使用热风枪,并注意温度和风量的控制,避免虚焊或损坏周边元件,焊接后,最好用放大镜检查一下引脚是否焊接良好。

安全上电测试:

  • 切记: 将电源板与负载断开,使用可调直流稳压电源进行模拟输入供电。
  • 将稳压电源正负极接到电源板的PFC输出滤波电容C805两端(即断开点两端)。
  • 设置过流保护: 将稳压电源的电流限制设置在略低于额定输出电流的值(PFC输出为380V/300W,则电流限制在1A左右)。
  • 缓慢调高稳压电源的电压,观察电流变化,若无异常,可逐步将电压调至PFC正常工作的电压(如380V左右),观察电流是否稳定在一个很小的值(正常工作时,PFC电路从输入取的电流是脉动的,但稳压电源显示的是平均值,应较小)。
  • 本案例测试: 上电后,电压稳定上升至380V,电流显示正常,无跳变现象,说明PFC电路已修复。

整机联调与验证:

  • 将修复好的电源板重新装回整机。
  • 接入市电,通电测试。
  • 测量PFC输出电压,稳定在380V左右。
  • 测量各组输出电压(如12V, 5V, STB等),均在正常范围内。
  • 观察电源指示灯亮起,整机功能恢复正常。
  • 最终结果: 故障彻底排除,维修成功!

维修总结与经验升华

通过本次TEA1713电路的维修案例,我们可以总结出以下几点宝贵经验:

  1. “屡烧保险”的黄金排查路径: 目视检查 -> 测量输入电阻 -> 断开PFC输出电容 -> 判断故障范围,这是处理此类问题的标准流程,能极大提高效率。
  2. “MOS管+二极管+芯片”的组合拳: 当PFC部分的MOS管和PFC二极管同时击穿时,务必连同TEA1713芯片一同更换,这是避免返修的关键。
  3. 不要忽视“小元件”: 启动电阻、电流检测电阻、反馈电阻等小元件,往往是导致大芯片损坏的“隐形杀手”,必须仔细检查。
  4. 工具的重要性: 示波器是洞察电路动态工作的“火眼金睛”,可调稳压电源是保护维修人员和被修设备安全的“金钟罩”,专业的工具,事半功倍。
  5. 安全第一: 高压维修风险极高,任何时候都要将人身和设备安全放在首位。

希望这篇基于真实案例的深度解析,能为各位维修同行在面对TEA1713及类似PFC电路故障时,提供清晰的思路和可靠的参考,维修之路,道阻且长,但每一次成功的排故,都是一次技艺的升华。
