维修实例：3G Audio A-80 功放无声故障
故障现象描述
一台3G Audio A-80合并式功放，用户反馈“开机后，所有指示灯正常亮起，但无论输入什么信号（CD、手机等），连接任何音箱都完全无声，音量旋钮调节无效。”

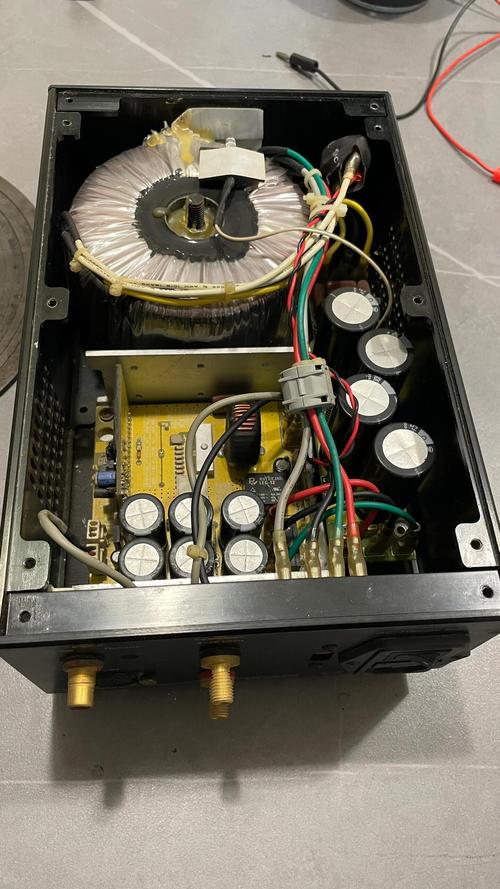

（图片来源网络，侵删）
初步分析：
- 电源部分正常： 指示灯亮，说明功放的初级电源（变压器、整流、滤波）基本工作正常，为主板和功放板提供了必要的直流电压。
- 故障核心： 问题出在信号通路或功放输出级，信号从输入端（RCA）到喇叭端（Speaker Out）的任何一个环节中断或失效，都会导致无声。
维修思路与流程
遵循“由简到繁、由外到内、先静后动”的原则。
第一步：安全准备与外部检查
- 断开电源： 维修前务必拔掉电源线，并给功放电容放电（特别是大功率电源滤波电容），防止电击和损坏元件。
- 检查线材： 更换确认好的音箱线、信号线，排除线材问题。
- 检查输入源： 更换其他确认正常的音源（如手机、另一台CD机），排除音源问题。
- 检查音箱： 将功放连接到另一台确认正常的功放或耳机上，检查音箱本身是否工作正常。
经过以上检查，确认问题出在功放本身。

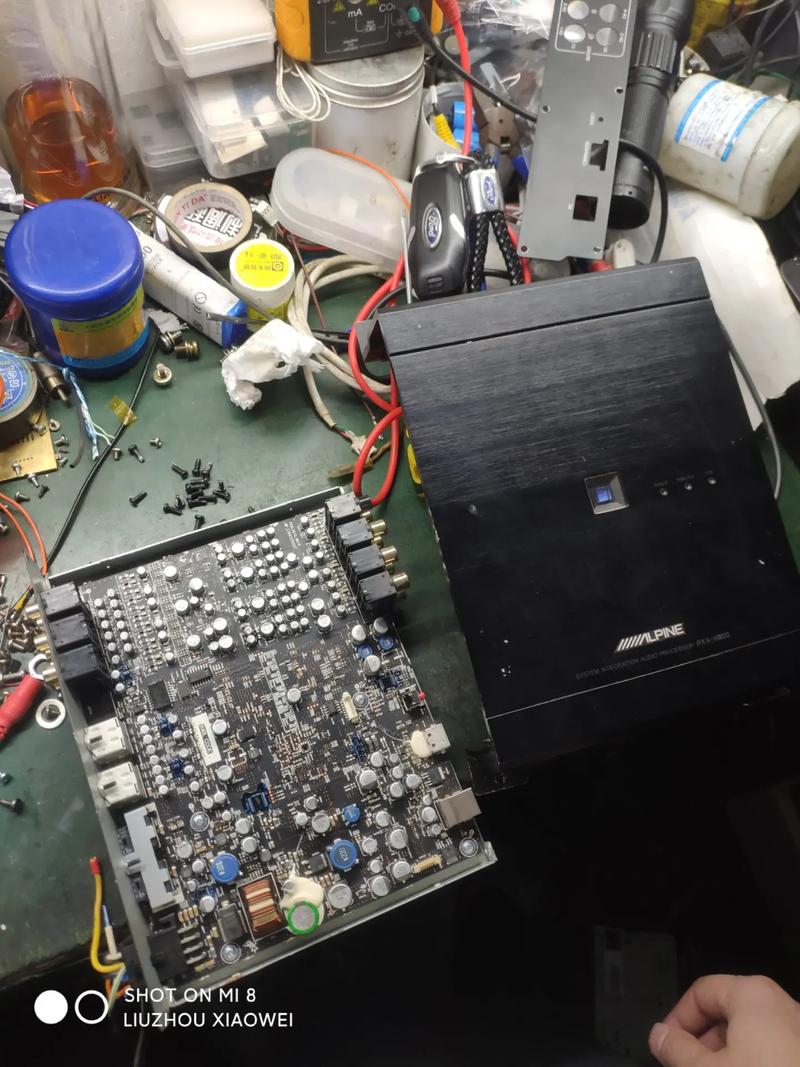

（图片来源网络，侵删）
第二步：开机通电，初步测量（注意安全！）
- 连接假负载（非常重要！）： 为了防止在维修过程中因短路等问题烧毁功放对管，用一个大功率水泥电阻（例如8Ω/50W）作为假负载接在功放的输出端子上。
- 测量关键电压：
- 正负对称电源电压： 用万用表测量功放板上，大功率功放对管（通常是TIP41C/TIP42C或类似型号的对管）的集电极电压，正常情况下，应有+V和-V两组对称的直流电压（35V至±45V，具体数值看功放设计），如果其中一组或两组都没有电压，说明问题在电源部分。
- 前置放大电压： 测量运算放大器（如NE5532, TL072等）和音量控制芯片（如电位器或数字IC）的供电电压，通常是±12V或±15V，如果这个电压异常，会导致整个信号通道瘫痪。
本实例测量结果：
- 电源变压器次级电压正常。
- 整流滤波后的大电容（主滤波电容）两端电压正常，为+45V和-45V。
- 发现问题： 功放对管的集电极电压正常（+45V/-45V），但前置放大部分的运放供电电压完全为0V。
故障锁定在为前置放大电路供电的电路上。
第三步：深入排查供电电路
（图片来源网络，侵删）
前置放大电路的供电通常由一个三端稳压器（如7812/7912）或三极管组成的简单稳压电路提供。
- 找到稳压IC： 在主板上找到7812（正压）和7912（负压）这两块芯片。
- 测量稳压IC的输入/输出脚：
- 7812： 1脚（输入）应有约+15V至+20V的电压（来自变压器次级经过一个小变压器降压或电阻降压后的电压），2脚（接地）接地良好，3脚（输出）应为稳定的+12V。
- 7912： 1脚（接地）接地良好，2脚（输入）应有约-15V至-20V的电压，3脚（输出）应为稳定的-12V。
本实例测量结果：
- 7812和7912的输入脚电压都正常。
- 但7812和7912的输出脚电压均为0V。
问题可能是稳压IC本身损坏，或其公共地线开路。
第四步：定位故障点
- 检查地线： 用万用表电阻档测量7812的散热片（通常与2脚相连）和7912的散热片（通常与1脚相连）是否都与功放的“地”（GND）连通，发现连接正常。
- 静态测量稳压IC： 断电后，用万用表的二极管档或电阻档测量7812和7912各脚之间的电阻值，判断是否击穿或短路，发现7812的输入脚和输出脚之间电阻为0，判断7812已击穿短路。
第五步：更换元件与验证
- 更换元件： 拆下损坏的7812，由于79112可能因7812短路而承受过大电流，最好也一同更换，购买一对新的、质量好的7812和7912。
- 安装： 注意安装方向，不要装反，如果带有散热片，确保其与IC之间有良好的导热硅脂，并且与电路板上的“地”绝缘（除非设计要求接地）。
- 通电测试： 再次通电，测量7812和7912的输出脚电压，应为+12V和-12V，电压稳定。
- 连接真音箱测试： 拆下假负载，连接上正常的音箱，输入音源，旋转音量旋钮。
- 结果： 功放恢复正常，有声音输出，音量可调，故障排除。
通用3G Audio功放维修要点总结
除了上述实例,维修3G Audio功放时，还应注意以下几点：
常见故障点
- 功放对管（输出管）损坏： 这是最常见的故障之一，通常是TIP41C/TIP42C或2SC5200/2SA1943等型号，损坏模式多为击穿短路，可以用万用表二极管档测量其三个极之间的电阻来判断，更换时，务必检查与之配对的推动管（如D669/A733）和前置驱动管（如S8050/S8550）是否也一并损坏，并检查相关的基极偏置电阻是否烧毁。
- 电源部分故障：
- 保险丝熔断： 首先检查，如果熔断，说明存在严重短路，重点检查功放对管、整流桥是否短路，切勿盲目加大保险丝容量！
- 整流桥损坏： 用万用表测量其正反向电阻，判断是否开路或短路。
- 滤波电容鼓包或漏液： 目视检查，电容顶部鼓包是明显损坏标志。
- 保护电路误动作： 功放通常有过流、过热保护，如果保护电路的某个元件（如比较器、三极管、稳压管）参数漂移或损坏，会导致功放一开机就进入保护状态（无声，指示灯可能闪烁或为保护灯），可以尝试暂时断开保护电路的输出端（需谨慎），看功放是否能恢复正常工作，以判断问题是否在保护电路。
- 音量/音调电位器接触不良： 会导致声音时断时续、音量失控或音质变差，可以用酒精清洗或直接更换。
- 信号耦合电容失效： 输入、级间耦合电容失效会导致无声或声音异常，可以用一个好电容并联上去快速判断。
维修工具与备件
- 必备工具： 万用表（带二极管档和电容档）、电烙铁、吸锡器、焊锡、松香、镊子、螺丝刀套装。
- 常用备件：
- 功放对管及推动管（TIP41C/TIP42C, 2SC5200/2SA1943, D669/A733等）。
- 常用运放（NE5532, TL072, LM358等）。
- 三端稳压器（7812, 7912, 7805, 7905等）。
- 整流桥。
- 保险丝（同规格）。
- 常用电阻、电容。
安全第一
- 高压危险： 功放内部，尤其是电源部分，储存着大量电荷，维修前必须断电，并对大电容进行放电。
- 散热： 大功率管工作时温度很高，更换后需确保散热良好。
- 假负载： 在通电测试未完全确认修复前，强烈建议使用假负载，防止意外损坏昂贵的音箱。
最后提醒： 如果您没有电子维修基础，或者维修过程中遇到复杂问题（如PCB板烧毁、芯片烧毁难以判断），强烈建议将功放送到专业的维修店，以免造成更大的损坏。
