430D 主板维修教程
第一部分：维修前的准备与安全
安全第一

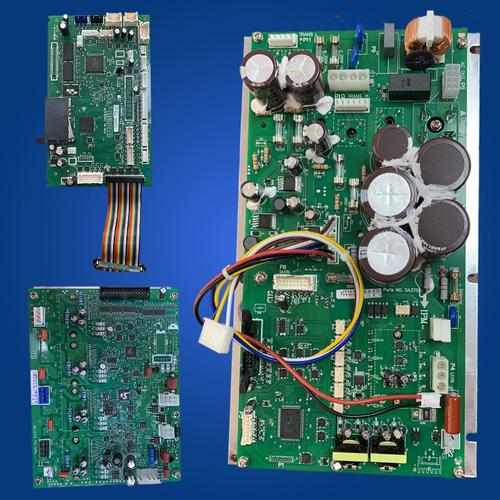

（图片来源网络，侵删）
- 断电操作：在进行任何维修前，务必拔掉电源线，并长按电源按钮放电，确保主板电容中的电量已释放。
- 防静电：人体静电是电子元件的“隐形杀手”，佩戴防静电手环，并确保工作台已接地。
- 工具准备：准备好万用表（数字表）、示波器（如有条件）、螺丝刀、镊子、放大镜、热风枪、电烙铁、焊锡、松香、清洗剂（如酒精）和吸锡线/吸锡器。
了解主板
- 找到图纸：维修前，尽量找到430D主板的原理图和点位图，这是维修的“地图”，能极大提高效率，可以通过搜索“430D主板原理图 PDF”或向主板供应商/维修商索要。
- 识别关键元件：
- CPU：主处理器，通常被散热片覆盖。
- 电源管理芯片：负责为整个主板供电，通常靠近电源接口和CPU。
- 时钟芯片：为各部件提供工作时钟，通常靠近CPU和PCI插槽。
- BIOS芯片：存储基本输入输出系统，通常是一个8脚或32脚的芯片，靠近内存插槽。
- 南桥/北桥芯片：430D这类老主板通常是南北桥结构，南桥负责I/O设备，北桥负责内存和CPU通信。
- 内存插槽：用于安装内存条。
- 串口/并口/USB接口：外部输入输出接口。
第二部分：故障诊断流程（由简到繁）
遵循“先软后硬，先外后内”的原则。
观察法（目检）
- 看：仔细观察主板，看是否有明显的物理损坏。
- 电容鼓包/漏液：这是最常见的故障点，尤其是电源部分和CPU周围的电容，鼓包的电容顶部会不平或凸起。
- 芯片烧毁：芯片表面是否有发黑、裂纹或烧焦的痕迹。
- PCB板烧毁：PCB板上是否有发黄、烧黑的痕迹，或线路有断裂。
- 异物：是否有异物掉入插槽或芯片引脚之间。
最小系统法 这是判断主板是否“点亮”的核心方法，只保留启动最基本的部件：
（图片来源网络，侵删）
- CPU：必须安装。
- 内存：至少安装一根，确保金手指干净。
- 显卡：如果CPU不带集成显卡，需要安装独立显卡，如果带集成显卡，则无需独立显卡，但显示器需连接到主板视频接口。
- 电源：为主板供电。
操作：
- 将以上部件安装到主板上,连接好电源（24Pin主供电和4/8Pin CPU供电）。
- 连接显示器到显卡或主板接口。
- 短接电源开关针脚（通常在主板边缘标有
PW_SW或类似字样的针脚），尝试开机。
观察现象：
- 正常点亮：屏幕显示主板LOGO，进入BIOS，或听到“滴”的一声自检声，说明主板核心功能基本正常。
- 完全无反应：风扇不转，灯不亮，进入 电源故障排查。
- 风扇转，但屏幕无显示：进入 显示故障排查。
第三部分：常见故障维修详解
故障现象一：完全无反应（风扇不转，指示灯不亮）
原因分析：通常是供电系统问题。
排查与维修：
（图片来源网络，侵删）
- 检查电源：
- 用万用表测量电源的24Pin接口上的
+5VSB(紫色线) 电压，是否为5V，如果为0V，说明电源损坏。 - 如果有条件,用一个好的电源替换测试。
- 用万用表测量电源的24Pin接口上的
- 检查主供电接口：
- 检查24Pin和4/8Pin CPU供电接口是否插紧、插反。
- 检查接口周围的电容是否有鼓包、漏液，导致供电不稳。
- 检查电源管理芯片：
- 这是供电的核心,找到主电源管理芯片（通常型号有
RT8213,RT8205,APW7057等，需根据图纸确认）。 - 用万用表测量其 VCC (供电脚) 和 PGOOD (好电脚) 等关键电压。
- VCC：芯片是否得到了正常的供电输入（如12V）。
- PGOOD：如果主板能正常供电，此脚会输出一个高电平信号，如果电压异常或为低电平，说明电源管理芯片或其周边电路有问题。
- 检查电源管理芯片周边的小贴片电阻、电容、电感、二极管是否损坏，特别是mos管，是供电开关，很容易击穿短路，用万用表的二极管档测量mos管的D-S极，如果短路，则需要更换。
- 这是供电的核心,找到主电源管理芯片（通常型号有
- 检查时钟芯片：
有时时钟信号异常也会导致主板不工作,用示波器测量时钟芯片输出的时钟频率（如CPU时钟、PCI时钟）是否正常，如果没有示波器，此步可跳过，优先检查供电。
- 检查复位电路：
复位信号是让所有芯片“归零”的信号，如果复位信号异常，主板也无法启动，同样需要图纸和示波器辅助。
故障现象二：风扇转，但屏幕无显示
原因分析：通常是显示、BIOS或CPU相关电路问题。
排查与维修：
- 检查内存：
- 内存是导致“黑屏”最常见的元凶之一，重新插拔内存，用橡皮擦擦拭金手指。
- 尝试只插一根内存,换不同的插槽测试。
- 如果有多根内存,逐一测试，排除内存损坏的可能。
- 检查BIOS：
- BIOS芯片：BIOS芯片损坏或程序错乱会导致无法启动。
- 刷新BIOS：如果主板有BIOS恢复跳线（通常标有
CLRTC），短接几秒再开机，尝试恢复默认设置。 - 重刷BIOS：需要专业的编程器和BIOS文件，这是高级操作，风险较高。
- 刷新BIOS：如果主板有BIOS恢复跳线（通常标有
- BIOS电池：纽扣电池没电可能会导致CMOS信息丢失，偶尔也会导致启动问题，更换一个新的CR2032电池。
- BIOS芯片：BIOS芯片损坏或程序错乱会导致无法启动。
- 检查CPU：
- CPU本身损坏的可能性较小,但不是没有。
- CPU供电：检查CPU周围的供电电路，特别是mos管和扼流圈，用万用表测量mos管D-S极是否短路。
- CPU时钟：用示波器测量CPU时钟引脚的波形，频率是否正常（通常在几十到上百MHz）。
- CPU复位：测量CPU的复位引脚，在开机瞬间是否有一个从低到高的跳变。
- 检查显卡：
- 如果使用的是独立显卡,检查显卡是否插好，供电是否接上。
- 将显卡换到另一台电脑上测试,或主板上的集成显卡是否能点亮屏幕。
- 检查南桥/北桥：
- 如果以上都正常,可能是南北桥芯片虚焊或损坏，430D主板由于使用年限较长，芯片虚焊是一个非常常见的问题。
- 维修方法：使用热风枪对南北桥芯片进行重新加焊，操作时要注意温度控制（通常300-350°C），风量适中，并给芯片和周围元件涂上助焊剂，均匀加热，待焊锡熔化后自然冷却，这是有一定风险的操作，新手建议在指导下进行。
第四部分：高级维修技巧与注意事项
- 补线：如果PCB板上的细线因腐蚀或外力断裂，可以用细的铜线或漆包线进行焊接修复。
- 替换元件：
- 电容：更换电容时，注意容量、耐压值、尺寸和高度（特别是CPU供电电容，高度不能过高，否则会碰到散热片）。
- 贴片电阻/电容：使用电烙铁配合吸锡线或吸锡器进行拆卸和焊接。
- 芯片：更换芯片（如BIOS、南北桥）需要使用热风枪，操作难度高，容易损坏周边元件和PCB板。
- 寻找维修资料：除了原理图，还可以在网上搜索“430D主板维修案例”、“430D主板通病”等关键词，往往能找到其他维修师傅的经验分享，非常有价值。
维修430D主板是一个系统性的工作,需要理论知识和实践经验相结合。
- 安全是前提。
- 图纸是关键。
- 流程是保障：从观察、最小系统开始，逐步排查。
- 供电是核心：大部分问题都出在供电电路上。
- 虚焊是通病：对于老主板，重新加焊芯片是常用的“救命”手段。
希望这份教程能对您有所帮助,祝您维修顺利！
