PWM（脉冲宽度调制）技术是一种通过调整脉冲信号的占空比来控制平均输出功率的调制方法，其核心在于利用数字信号实现对模拟电路的有效控制，自20世纪60年代问世以来，PWM技术凭借其高效率、高精度和易于数字化的特点，已广泛应用于电力电子、电机控制、照明系统、通信工程等多个领域,成为现代工业控制中不可或缺的关键技术。
PWM调制技术的基本原理与实现方式
PWM技术的本质是通过改变脉冲序列中高电平持续时间（即脉冲宽度）与周期总时间的比例（占空比），来等效控制模拟信号的电压或电流值，在一个周期为T的PWM信号中，若高电平持续时间为t，则占空比D=t/T，当占空比从0%变化到100%时，输出的平均电压会在0到最大电压之间线性变化，从而实现平滑的功率调节，PWM信号的生成主要通过硬件（如比较器、定时器）或软件（如微控制器编程）实现，硬件方法通常利用载波信号（如三角波或锯齿波）与调制信号（如直流或低频交流信号）进行比较，输出PWM波形；软件方法则通过计算定时器的周期和匹配值来生成占空比可调的脉冲序列,灵活性更高。
PWM调制技术在电机控制中的应用

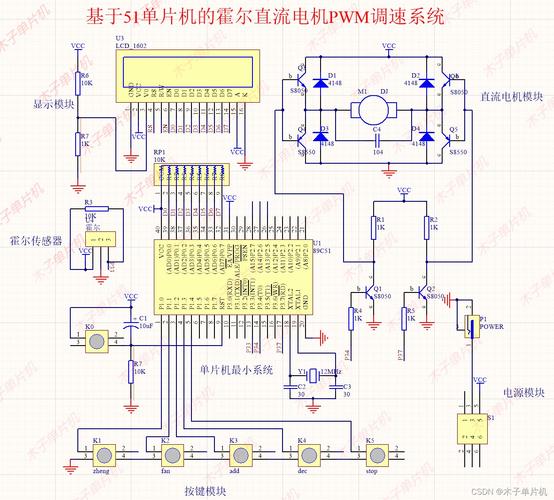

在电机控制领域，PWM技术是调速系统的核心，以直流电机为例，通过调节PWM信号的占空比，可以控制电机的平均电枢电压，从而实现转速的无级调节，与传统的电阻调速相比，PWM调速具有效率高、发热小的优势，因为功率器件（如MOSFET）工作在开关状态，导通损耗和开关损耗均较低，在交流电机控制中，PWM技术常用于逆变器中，通过生成三相PWM波来控制电机的电压和频率，实现变频调速，在矢量控制和直接转矩控制中，空间矢量PWM（SVPWM）技术通过优化开关序列，使电机磁链更接近圆形，从而降低转矩脉动，提高动态性能，PWM技术还广泛应用于无刷直流电机的电子换向控制，通过精确控制各相绕组的导通顺序和占空比，实现高效、低噪音的运行。
PWM调制技术在电源管理中的应用
在电源管理领域，PWM技术是开关电源（SMPS）的核心，通过PWM控制开关管的导通与关断，可以实现电压的升压、降压或反转，在Buck（降压）变换器中，开关管的导通时间占空比直接决定了输出电压与输入电压的比例关系，PWM技术的优势在于其高效率（通常可达80%以上）和体积小、重量轻的特点，因为变压器和滤波元件的尺寸可以通过提高开关频率来减小，PWM技术还用于电池充电管理，通过恒流-恒压充电模式，精确控制充电电流和电压，延长电池寿命，在LED驱动电源中，PWM调光技术通过改变占空比调节LED的平均电流，实现无频闪、高精度的亮度控制,同时避免线性调光带来的功率损耗。
PWM调制技术在通信与信号处理中的应用
PWM技术在通信领域主要用于调制解调，在脉冲宽度调制解调器中，模拟信号被转换为PWM信号进行传输，接收端通过低通滤波器恢复原始信号，这种方法抗干扰能力强，适用于远距离通信，PWM技术还用于数字音频信号的D/A转换，通过PWM序列的占空比变化等效模拟音频信号的幅度，实现高保真的音频输出，在雷达和传感器系统中，PWM信号常用于距离或角度的测量，通过测量脉冲宽度与参考时间的比例关系,计算出目标参数。
PWM调制技术的优势与挑战
PWM技术的优势主要体现在三个方面：一是高效率，开关器件工作在开关状态，导通电阻低，损耗小；二是高精度，通过数字控制可实现占空比的精确调节（分辨率可达0.1%以下）；三是易于数字化，与现代微控制器和DSP无缝集成，便于实现复杂控制算法，PWM技术也存在挑战，如高开关频率带来的电磁干扰（EMI）问题，需要合理的PCB布局和滤波设计；开关损耗随频率增加而增大，需在效率和损耗之间权衡；在电机控制中，高频PWM可能导致轴电压和轴承电流,需通过特殊电路抑制。
PWM调制技术的典型应用场景对比
| 应用领域 | 具体场景 | PWM技术作用 | 优势体现 |
|---|---|---|---|
| 电机控制 | 直流电机调速 | 调节占空比控制平均电压 | 高效、无级调速 |
| 电源管理 | 开关电源（Buck变换器） | 控制开关管导通时间实现电压变换 | 高效率、小型化 |
| LED照明 | LED调光 | 调节PWM占空比控制平均电流 | 无频闪、高精度 |
| 通信系统 | 数字音频传输 | PWM调制实现D/A转换 | 高保真、抗干扰 |
相关问答FAQs
Q1: PWM技术与模拟控制相比，有哪些核心优势？
A1: PWM技术与模拟控制相比，核心优势在于高效率和高精度，模拟控制通过调整电阻或线性器件的压降来调节功率，器件工作在线性区，功率损耗大，效率低（通常低于50%）；而PWM控制中，器件工作在开关状态，导通电阻小，损耗低，效率可达80%以上，PWM技术通过数字信号控制，占空比调节精度高（可达0.1%以下），且易于与微控制器集成，实现复杂控制算法（如PID、模糊控制），而模拟控制依赖硬件电路，调试困难,灵活性差。
Q2: 如何抑制PWM系统中的电磁干扰（EMI）问题？
A2: 抑制PWM系统中的电磁干扰需从硬件设计和软件优化两方面入手，硬件上，可采取以下措施：①在开关管两端并联RC缓冲电路或TVS二极管，减少电压尖峰；②优化PCB布局，将功率回路和信号回路分开，减小环路面积；③添加EMI滤波器（如共模电感、X/Y电容），滤除高频噪声；④使用屏蔽电缆和金属外壳，减少辐射干扰，软件上，可通过调整PWM开关频率（避开敏感频段）、采用软开关技术（如ZVS/ZCS）降低开关速度，减少di/dt和dv/dt，从而抑制EMI，通过合理的接地设计（如单点接地、星形接地）也能有效降低干扰。
