SA7496LS是一块高度集成的单片小信号处理电路，它通常用于电视或显示器中，负责处理视频、色度以及伴音信号，无伴音故障可能涉及信号输入、内部处理、功率供给以及输出等多个环节。
（图片来源网络，侵删）
维修工作应遵循“先外后内、先易后难、先电源后信号”的原则。
第一步：安全准备与初步检查
在开始任何操作之前,请务必：
- 断开电源，并将大容量电容（如电源滤波电容）进行放电,防止电击。
- 准备好必要的工具：万用表（电压档、电阻档、通断档）、示波器（如果条件允许）、电烙铁、吸锡器、松香、焊锡等。
- 查阅该设备（电视/显示器）的电路原理图和SA7496LS的数据手册，这是维修工作的“地图”,至关重要。
第二步：故障现象确认与“望闻问切”
-
确认“无伴音”的具体表现：
- 是图像正常,就是一点声音都没有？
- 是有“嘶嘶”的背景噪声但没有节目声音？
- 是声音失真、有杂音？
- 是开机有“噗”的一声,然后静音？
- 这些细节能帮你快速缩小故障范围。
-
“望闻问切”法：

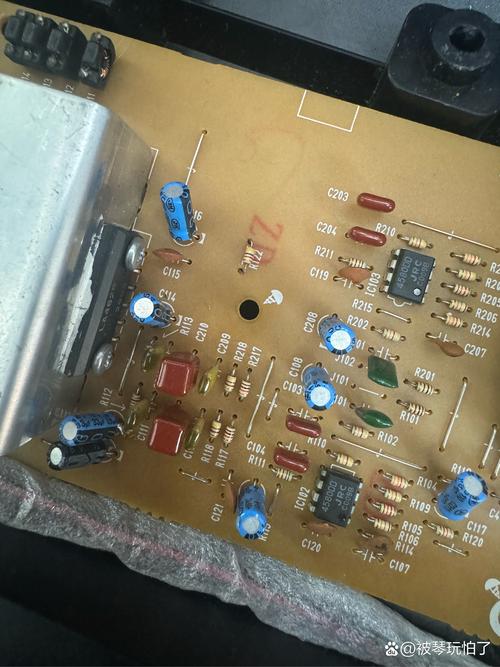

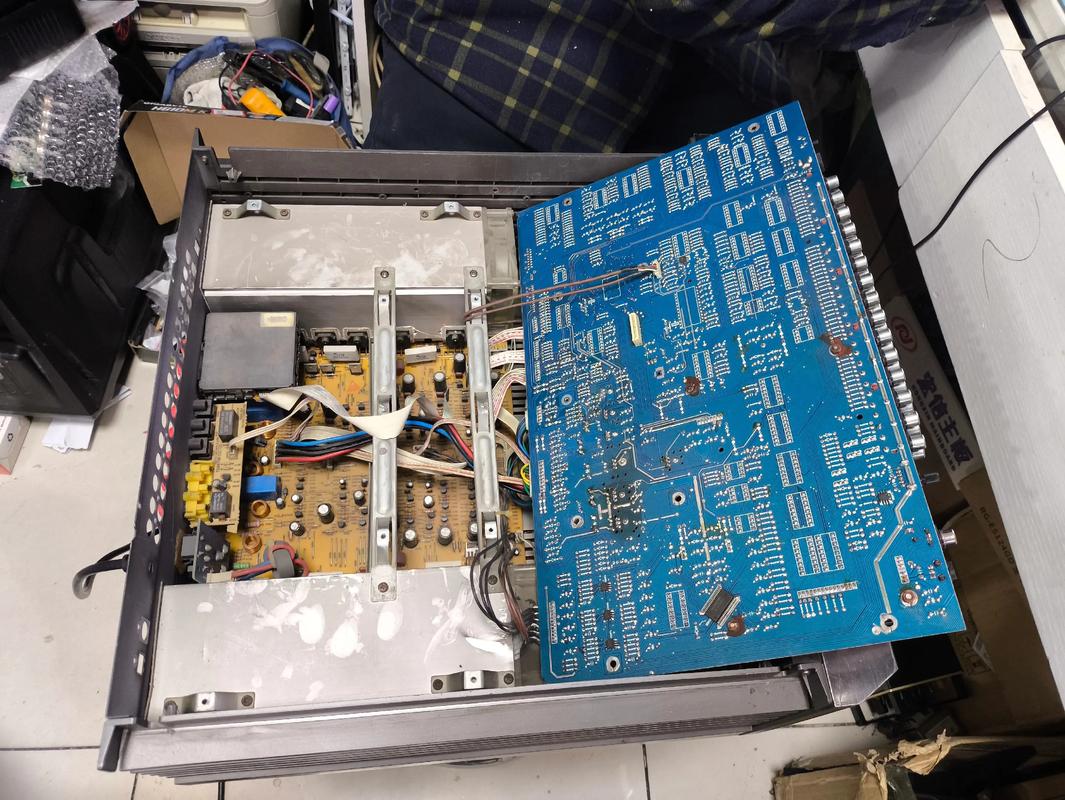

（图片来源网络，侵删）- 望：观察电路板，有无明显烧焦、发黑、元件鼓包、引脚虚焊或脱焊的地方？特别是SA7496LS芯片本身和周边的电容。
- 闻：通电后（或断电后立刻）闻一下有无焦糊味。
- 问：向用户了解故障发生的过程，是突然完全没声，还是声音逐渐变小后消失？是否受过撞击或进水？
- 切：轻轻按压SA7496LS芯片以及周边可疑的元件,看是否有虚焊导致的时好时坏。
第三步：关键供电电压检查 (最关键的一步)
SA7496LS的所有功能都建立在正常供电的基础上，这是维修的起点,也是最常见的故障点。
- 找到SA7496LS芯片。
- 查找数据手册或原理图，确定其供电引脚，通常SA7496LS有两组电源：
- 数字逻辑/处理部分供电：通常是 VDD (Pin 40)，电压一般为 +5V。
- 模拟部分供电：通常是 AVDD (Pin 3)，电压一般为 +9V 或 +12V (具体电压请查阅对应型号的数据手册)。
- 使用万用表直流电压档，测量这两个引脚对地的电压。
- 如果VDD或AVDD电压为0V或严重偏低：
- 检查供电的限流电阻（通常在电源引脚附近，一个小阻值的电阻，如几欧姆到几十欧姆）是否开路或变值,可以测量其电阻值。
- 检查滤波电容是否严重漏电或短路（可测量其两端电阻，若很小则可能已坏）。
- 检查前级供电电路（如电源IC或变压器次级）是否正常。
- 如果供电电压正常，则说明问题出在信号处理或静音控制电路上,继续下一步。
- 如果VDD或AVDD电压为0V或严重偏低：
第四步：信号通道检查
如果供电正常,我们来追踪音频信号的路径。
-
信号输入端检查：
- 找到SA7496LS的音频信号输入引脚（通常是 AUDIO IN，如Pin 5、6），这些引脚接收来自中频/解调电路的音频信号。
- 测量输入引脚的直流电压，正常工作时，这些引脚应有微小的直流电压（如1-2V），如果电压为0V或异常高,可能是前级电路有问题。
- 如果条件允许，使用示波器 观察输入引脚是否有音频波形，这是判断信号是否到来的最直接方法，如果没有波形,则问题在前级电路。
-
静音控制电路检查 (非常常见！)：

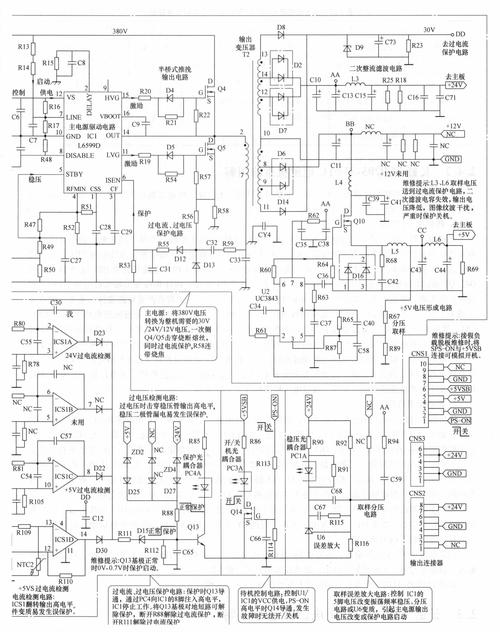

（图片来源网络，侵删）- SA7496LS有一个关键的静音控制引脚，通常是 MUTE (Pin 39)。
- 正常工作状态：MUTE引脚应为低电平（例如0V）。
- 静音状态：MUTE引脚会被拉高至高电平（5V或+9V）。
- 用万用表测量MUTE引脚的电压：
- 如果电压为高电平，说明CPU或控制系统发出了错误的静音指令，你需要检查：
- 与MUTE引脚相连的电阻、三极管是否损坏。
- 主控CPU的静音控制引脚输出是否正常。
- 遥控器或面板上的“静音”按键是否被卡住或内部短路。
- 如果电压为低电平，则静音控制电路正常,问题在芯片内部或输出级。
- 如果电压为高电平，说明CPU或控制系统发出了错误的静音指令，你需要检查：
-
音频处理与鉴频电路检查：
- SA7496LS内部包含伴音中频放大、鉴频等电路，如果这部分出问题，即使输入信号正常,也无输出。
- 检查鉴频线圈：在SA7496LS附近通常有一个或多个带磁芯的线圈（也叫“中周”），它们用于鉴频，磁芯可能因受潮或震动而偏移,导致无法正确解调出音频信号。
- 处理方法：使用无感螺丝刀极其小心地来回微调磁芯，同时监听声音变化。注意：调节前最好标记好初始位置，调乱后可能更难恢复，如果调节无效，可能是线圈内部开路或短路,需要更换。
-
信号输出端检查：
- 找到SA7496LS的音频信号输出引脚（通常是 AUDIO OUT，如Pin 33、34）,这些引脚输出的信号是经过内部功放放大的。
- 使用示波器 观察输出引脚是否有音频波形，如果输入正常、静音也正常，但这里没有波形，则几乎可以肯定是SA7496LS芯片内部损坏。
- 如果输出引脚有波形，但喇叭没声音,则问题在功放输出之后。
第五步：输出级与功放电路检查
SA7496LS的输出引脚通常会连接到一个小型功放电路或直接驱动喇叭。
- 检查功放供电：如果外部有功放IC（如TDA2822、LM386等）,先检查其供电是否正常。
- 检查耦合电容：在SA7496LS输出引脚和功放/喇叭之间通常有一个或多个耦合电容（电解电容），这个电容用于隔断直流，传递交流音频信号，如果它失效（开路），音频信号就无法传输到下一级，这是仅次于芯片损坏的常见故障，可以用万用表电阻档粗略测量其充放电情况,或直接代换。
- 检查喇叭：将喇叭直接接到SA7496LS的输出端（注意极性，电压不要过高烧坏喇叭），看是否有声音，如果有,说明问题在功放或耦合电容上。
- 检查功放IC本身：如果功放IC损坏,也会导致无声。
第六步：判断与最终处理
根据以上步骤的检查结果,你可以做出判断：
- 故障点在前级：如电源供电异常、输入信号丢失、静音控制电路误动作,修复这些外围元件即可。
- 故障在SA7496LS芯片本身：
- 如果供电正常，输入信号正常，静音控制也正常，但输出端无任何信号，那么SA7496LS芯片内部损坏的可能性超过95%。
- 维修方法：SA7496LS通常采用SOP-40封装，手工焊接比较困难，对于普通维修人员来说，最可靠、最直接的解决方案就是更换整个芯片，你需要用热风枪或专业工具将其拆下,然后焊上一块好的同型号芯片。
SA7496LS无伴音维修流程图
开始
│
▼
图像正常吗？ ── 否 ──> 检查视频通道 ──> (本指南不涉及)
│ 是
▼
供电正常吗？ (VDD, AVDD) ── 否 ──> 检查供电限流电阻、滤波电容 ──> 恢复供电
│ 是
▼
静音脚(MUTE)电压高吗？ ── 是 ──> 检查静音控制电路（CPU、按键、三极管） ──> 解除静音
│ 否
▼
输入脚有音频信号吗？ (示波器测) ── 否 ──> 检查前级中频/解调电路
│ 是
▼
调节鉴频线圈有改善吗？ ── 是 ──> 重新调整并固定磁芯
│ 否
▼
输出脚有音频信号吗？ (示波器测) ── 是 ──> 检查输出级耦合电容、功放IC、喇叭
│ 否
▼
【SA7496LS芯片损坏】
│
▼
更换SA7496LS芯片
│
▼
结束希望这份详细的指南能帮助你成功解决问题！祝你维修顺利！
