重要提示：安全第一！
LED驱动电源内部含有高压，即使是断开市电后，大容量的滤波电容中仍然储存有足以致命的电荷。在开始任何操作之前，请务必确保：
（图片来源网络，侵删）
- 断开电源： 将驱动电源从市电插座上拔下。
- 彻底放电： 使用一个带绝缘手柄的螺丝刀或一个大功率电阻（例如1kΩ, 5W），连接在电源滤波电容（通常是体积最大的那个电容）的两个引脚上，进行放电。不要直接用螺丝刀去短接，会产生巨大火花，损坏电容和工具。
- 使用隔离变压器： 如果条件允许，使用隔离变压器为待修电源供电，这可以确保你的电路与市电火线隔离,大大降低触电风险。
- 使用万用表： 在操作过程中，始终保持万用表在电压档,并定期测量关键点是否带电。
第一步：初步观察和故障判断
在拆开外壳之前,先进行外部检查：
- 外观检查： 查看电源外壳是否有烧焦、变形、鼓包或漏液的痕迹,闻一下是否有焦糊味。
- 闻气味： 烧焦的气味是内部元件损坏的强烈信号。
- 听声音： 如果电源还能勉强工作，听一下是否有异常的“滋滋”声或高频啸叫声。
- 连接负载测试： 将电源连接到已知的好的LED灯板上（功率要匹配），如果灯板不亮,基本可以断定是电源问题。
第二步：拆解和内部检查

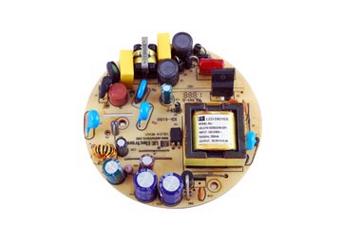

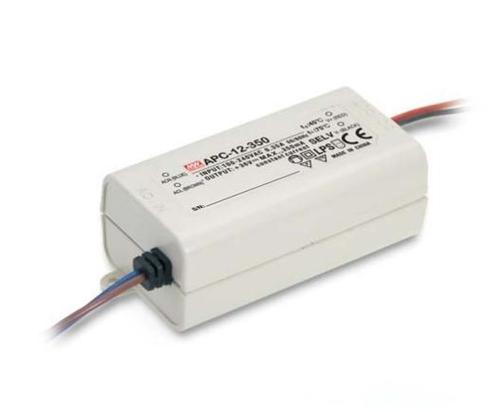

如果初步判断是电源问题，就可以拆开外壳了,大多数LED驱动电源都是用卡扣或螺丝固定的。
检查以下常见故障点：
-
保险丝：
（图片来源网络，侵删）- 位置： 通常在电源的输入端，串联在火线上,是一个细玻璃管或类似电阻的元件。
- 检查方法： 用万用表的电阻档（通断档）测量，如果读数为无穷大（断路）,说明保险丝熔断。
- 原因： 保险丝熔断通常意味着电路存在短路故障。绝对不能直接更换一个更大规格的保险丝！ 必须先找到短路点并修复，否则会再次熔断,甚至引发更严重的危险。
-
输入滤波电容：
- 位置： 保险丝之后，通常是两个圆柱形的电解电容,体积较大。
- 检查方法：
- 外观： 看顶部是否有鼓包、漏液或“冒顶”的迹象,这是最常见的电容损坏现象。
- 测量： 如果外观完好，可以用万用表的电容档测量其容量是否与标称值接近（误差在20%以内通常可以接受），如果容量变小很多或为0,说明电容已失效。
-
输出滤波电容：
- 位置： 在输出端，同样是电解电容,但体积通常比输入端的小。
- 检查方法： 同上,检查外观和容量。
-
功率器件：
- MOSFET（场效应管）： 在开关电源中用作开关,它通常安装在散热片上。
- 检查方法： 用万用表的二极管档测量D极（漏极）和S极（源极）、G极（栅极）之间的阻值，如果D-S之间短路（正反向阻值都很小）,说明MOSFET已击穿。
- PWM控制器IC（如OB2234, VIPer12A等）： 这块小芯片是电源的“大脑”。
- 检查方法： 较难直接测量好坏，通常是其外围元件损坏导致它损坏，或者它本身损坏导致其他元件损坏，如果发现MOSFET击穿,PWM控制器IC也很有可能同时损坏。
-
整流桥：
- 位置： 在输入端，通常由四个二极管组成一个桥式整流块,或四个独立的二极管。
- 检查方法： 用万用表的二极管档测量每个二极管的正反向特性，正常情况下，正向有压降（约0.5-0.7V），反向应为无穷大，如果任何二极管正反向都导通或都截止,说明已损坏。
第三步：故障排查与维修流程
遵循从输入到输出的顺序进行排查,这是最高效的方法。
保险丝熔断
这表明输入端存在严重短路。
-
断开输入与输出： 将电源的输入端（AC L, AC N）和输出端（+V, -V）的所有连接断开,特别是断开与输出电容的连接。
-
测量输入端电阻： 用万用表电阻档测量输入端两个端子之间的电阻。
- 如果仍然短路（阻值很小）： 故障在输入回路，重点检查：
- 整流桥是否击穿。
- 输入滤波电容是否击穿。
- 压敏电阻（通常是一个蓝色的圆盘状元件）是否短路（雷击或电压过高时容易损坏）。
- 如果不短路（阻值正常，有几百到几千欧）： 故障在输出回路或PWM控制部分，重点检查：
- 输出滤波电容是否击穿。
- MOSFET是否击穿（这是非常常见的情况）。
- PWM控制器IC是否损坏。
- 如果仍然短路（阻值很小）： 故障在输入回路，重点检查：
-
更换损坏元件： 找到并更换所有损坏的元件。
-
更换保险丝： 使用完全相同规格的保险丝进行更换。
保险丝完好，但电源无输出
这种情况说明电路没有发生严重短路,可能是开路或控制电路故障。
- 检查输出电压： 接通电源（在隔离变压器上），用万用表测量输出端电压。
- 电压为0：
- 检查输出电容是否失效（容量为0）。
- 检查输出端的连接线或焊点是否开路。
- 检查PWM控制器IC及其外围电路（如启动电阻、反馈电阻、光耦）是否工作，这部分需要一定的电路知识，用示波器测量PWM芯片的输出脚（驱动MOSFET的信号）是否有波形来判断，如果没有波形,可能是芯片本身或其供电电路有问题。
- 电压远低于正常值：
- 这通常是反馈电路出了问题,反馈电路负责稳定输出电压。
- 检查光耦（Optocoupler，一个有4-6个脚的IC）是否损坏,可以测量其内部发光二极管和光敏三极管是否正常。
- 检查稳压取样IC（如TL431）及其外围的分压电阻是否损坏，TL431是一个三端可编程稳压器,是反馈回路的核心。
- 电压为0：
第四步：维修后的测试
- 空载测试： 在不接LED负载的情况下，给电源通电,测量输出电压是否正常且稳定。
- 带载测试： 连接上额定功率的LED负载（或大功率电阻作为假负载），测量输出电压是否在正常范围内，是否稳定,观察电源在带载时是否有过热现象。
- 测量效率/温升： 如果条件允许，可以测量一下输入功率和输出功率，计算一下效率是否正常（通常应在80%以上），触摸一下MOSFET和变压器等发热元件,看温升是否过高。
总结与建议
- 常见故障元件排序： 输出电容 -> MOSFET -> PWM控制器IC -> 光耦 -> 保险丝 -> 整流桥。
- 焊接技巧： 更换元件时，注意焊接质量，避免虚焊、短路，焊接MOSFET和IC时，最好使用防静电工具,防止静电击穿。
- 找不到图纸/参数： 很多LED驱动电源是“非标”产品，没有电路图,这时就需要依靠你对开关电源工作原理的理解和对元件的测量来判断。
- 何时放弃： 如果发现电路板有严重烧毁的痕迹，或者多个核心元件（如PWM IC、MOSFET）同时损坏，且你缺乏相关经验，维修成本可能会很高。更换一个新的驱动电源是更安全、更经济的选择。
希望这份指南能帮助你成功修复LED驱动电源！祝你维修顺利！
