日本压力传感器品牌调试终极指南：从入门到精通，解决90%的常见故障
** 本文由资深家电维修专家撰写，深度解析日本主流压力传感器（如SMC、CKD、欧姆龙）的品牌调试技巧，文章从调试前的准备工作、核心调试步骤、品牌专属注意事项，到常见故障的排查与解决，为您提供一份详尽、可操作的“保姆级”教程，无论您是维修工程师、设备维护人员，还是自动化领域的爱好者，都能从中找到您需要的答案,轻松应对调试难题。
引言：为什么日本压力传感器的调试如此重要？
在精密的自动化设备、高端家电以及工业控制系统中，压力传感器如同“神经末梢”，负责感知压力变化并转化为电信号，是保证设备精准、稳定运行的核心部件，日本品牌，如SMC、CKD、欧姆龙（Omron）等，以其卓越的精度、稳定性和可靠性著称,被广泛应用于各类高端设备中。
“三分产品，七分调试”，一个性能再优越的传感器，若未能进行正确的调试，也无法发挥其应有的性能，甚至可能导致整个系统运行异常、数据失准，甚至引发设备故障，掌握日本压力传感器的科学调试方法，不仅是技术能力的体现，更是保障设备高效、安全运行的关键。
本文将带您系统性地学习日本压力传感器的品牌调试，让您从“门外汉”成长为“调试高手”。
调试前的“必修课”：准备工作与安全须知
在拿起工具之前，充分的准备是成功调试的基石,这一步绝不能省略！
工具与材料准备：
- 万用表： 数字式万用表是必备工具，用于测量电压、电流和电阻。
- 标准压力源： 如压力校准泵、气源等，用于施加已知、稳定的压力值。
- 精密信号发生器（可选）： 用于模拟传感器输出信号,测试下游设备。
- 手动螺丝刀套装： 优先选用非磁性材质的螺丝刀,避免对传感器磁场造成干扰。
- 清洁工具： 无水酒精、棉签、防静电腕带。
- 技术文档： 传感器的产品规格书（Datasheet）和使用说明书（Manual），这是最重要的“圣经”。
安全第一：
- 断电操作： 在接线、拆装或调试前，务必切断传感器及相关设备的总电源,防止触电或损坏电路。
- 泄压操作： 在拆卸传感器或对其进行加压测试前，必须先释放系统内的压力,防止高压气体或液体突然喷出造成伤害。
- 静电防护（ESD）： 人体静电可能精密的电子元件，佩戴防静电腕带,并确保工作台接地良好。
通用调试四步法：掌握核心，触类旁通
虽然不同品牌的传感器有其特性，但调试的底层逻辑是相通的,以下是通用的四步调试法：
第一步：物理安装与接线检查
- 安装： 确保传感器安装在压力稳定、振动小、温度适宜的位置，安装螺纹需拧紧，防止泄漏,但也要避免过度用力导致传感器损坏。
- 接线： 严格按照说明书上的接线图进行操作，特别注意电源极性（+/-）、信号线（如4-20mA或0-10V）和接地端，接线端子是否拧紧？线缆是否有破损或接触不良？这是最常见的故障点之一。
第二步：通电与初步自检
- 通电： 接通电源，观察传感器指示灯（如果有的话）是否正常亮起，不同品牌的指示灯含义不同,需查阅说明书。
- 测量输出： 在传感器未施加任何压力（即大气压下）时，使用万用表测量其输出信号，这是判断传感器是否“活”过来的关键一步。
- 对于4-20mA传感器，正常输出应为4mA（零点）。
- 对于0-10V传感器，正常输出应为0V或一个接近0V的值（具体看量程）。
- 如果输出异常（如无信号、超出范围），则可能是接线错误、供电不足或传感器本身已损坏。
第三步：零点校准（Zero Calibration） 零点校准的目的是确保在无压力（或参考压力）下，传感器的输出信号准确地对应其下限值（如4mA或0V）。
- 操作： 在传感器处于大气压（或系统的参考压力点）时，找到传感器上的“ZERO”或“Z”调节电位器（通常是一个小螺丝孔）。
- 调节： 使用精密螺丝刀，缓慢旋转“ZERO”电位器，同时用万用表监测输出信号，直到其精确达到标准值（如4.00mA或0.00V）。
- 注意： 动作一定要轻、慢，避免过度调节，建议每次旋转不超过30度,然后观察读数变化。
第四步：量程校准（Span Calibration） 量程校准的目的是确保在施加满量程压力时，传感器的输出信号准确地对应其上限值（如20mA或10V）。
- 操作： 使用标准压力源，向传感器施加其满量程压力值（一个10bar的传感器，就施加10bar的压力）。
- 调节： 找到传感器上的“SPAN”或“S”调节电位器，同样使用精密螺丝刀缓慢旋转，同时监测万用表读数，直到其精确达到标准值（如20.00mA或10.00V）。
- 交叉验证： 量程校准完成后，需要重新回到零点状态，检查零点是否依然准确，由于两个调节点会相互影响，可能需要“零点 -> 量程 -> 零点 -> 量程”进行2-3轮微调,直到两个点都同时满足要求。
日本品牌调试实战：SMC、CKD、欧姆龙专属技巧
不同品牌在设计和操作逻辑上存在细微差别，了解这些“独家秘笈”能让您事半功倍。

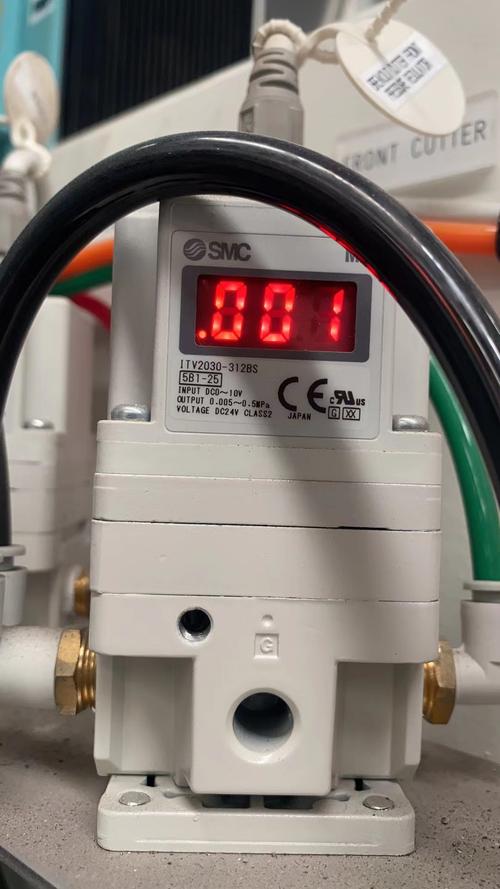

SMC（SMC株式会社）—— 工业领域的标杆
- 特点： 产品线极其丰富,调试接口设计人性化。
- 调试技巧：
- 智能调节器： 很多SMC压力传感器集成了液晶显示屏和按键，可以直接在设备上进行菜单式操作，无需外部万用表,极大简化了调试流程。
- 专用软件： 对于高端型号，SMC会提供配套的调试软件和通信线缆（如USB转RS485），连接电脑后可以进行更高级的参数设置、数据记录和诊断。
- 电位器标识： SMC的“ZERO”和“SPAN”电位器通常有清晰的丝印标识，且其调节范围设计得非常宽泛,容错率较高。
CKD（株式会社CKD）—— 精密与稳定的代名词
- 特点： 以高精度和高重复性著称，常见于半导体、医疗等对精度要求苛刻的领域。
- 调试技巧：
- 防干扰设计： CKD传感器对电磁干扰（EMI）非常敏感，调试时，应尽量远离变频器、大电机等干扰源,确保传感器外壳和电缆屏蔽层可靠接地。
- 稳定时间： CKD传感器在压力变化后达到稳定输出的时间可能略长，施加压力后，请耐心等待1-2分钟，待读数完全稳定后再进行调节,避免误调。
- 精密工具： 调节其电位器时，建议使用更高精度的万用表（如4位半或5位半）,以捕捉微小的信号变化。
欧姆龙（Omron）—— 自动化控制专家
- 特点： 不仅生产传感器，更提供完整的自动化解决方案，其传感器常与PLC、控制器配套使用。
- 调试技巧：
- 参数化设置： 很多欧姆龙压力传感器支持通过PLC或专用编程器进行参数设置，除了零点和量程，还可以设置输出滤波、响应时间、报警点等,务必理解每个参数的功能。
- 诊断功能： 部分型号具有自诊断功能，会通过输出信号或指示灯的状态报告自身故障（如断线、超压），遇到问题时,优先查看诊断信息。
- 电压/电流选择： 欧姆龙部分传感器支持电压和电流输出模式的切换，调试前,请确认设备设置是否与传感器输出模式一致。
常见故障排查：当调试不顺利时怎么办？
如果按照上述步骤操作，传感器仍然无法正常工作,可以从以下几个方面进行排查：
