充电器lm358维修是一项需要结合理论知识和实践操作的技术工作,LM358作为一款双运算放大器集成电路，在充电器电路中常用于电压比较、误差放大、基准电压跟随等功能，其性能直接影响充电器的输出精度和稳定性，以下从常见故障现象、故障定位、维修步骤及注意事项等方面进行详细说明。
常见故障现象与初步判断
当充电器出现无法充电、输出电压异常、指示灯不亮或闪烁等问题时，可能与LM358相关电路故障有关，具体表现为：输出电压过高或过低、无输出电压、充电时通断频繁、发热异常等，这些现象可能由LM358本身损坏、外围元件失效或供电异常导致，需通过逐步排查定位故障点。
故障定位与检测工具
维修前需准备万用表（含电压档、电阻档）、示波器、可调直流稳压电源、焊接工具等，检测步骤如下：
-

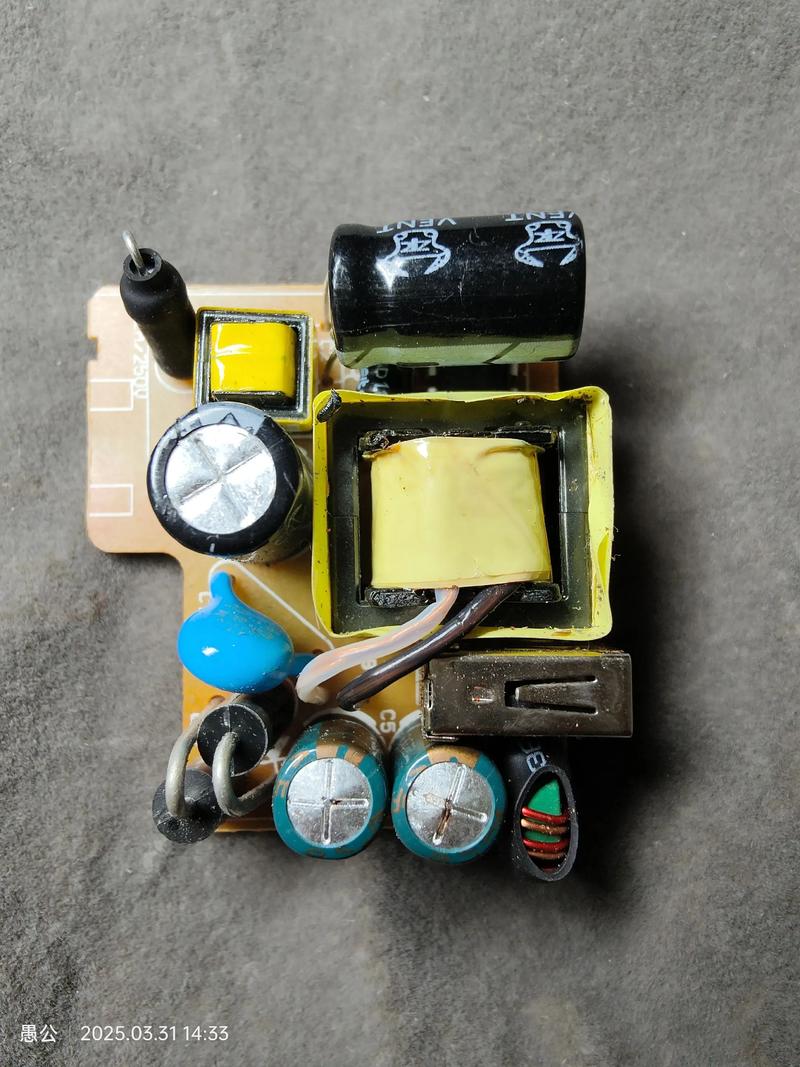

外观检查：观察LM358芯片表面是否有烧焦、裂纹，引脚是否虚焊或锈蚀，检查周边电容、电阻、二极管等元件是否有明显损坏（如鼓包、发黑）。
-
供电电压检测：用万用表测量LM358的供电引脚（通常为VCC，如第8脚），正常电压应为充电器辅助供电电压（如12V、24V等，具体取决于充电器设计），若无电压，需检查供电电路前级元件（如变压器、整流桥、滤波电容）；电压异常则需排查供电支路电阻、稳压器件等。

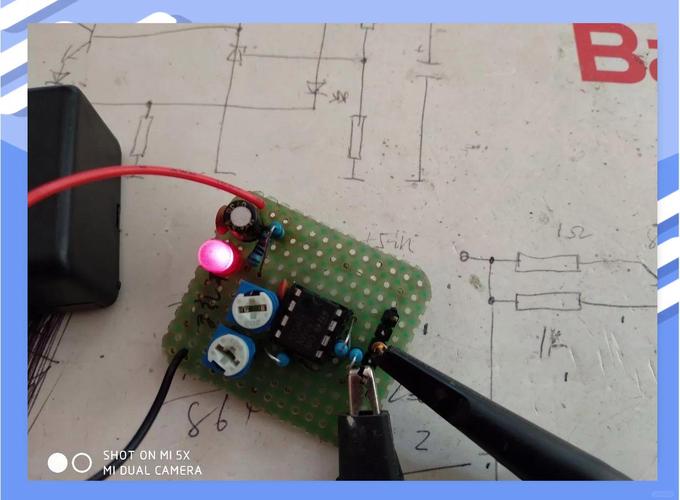

（图片来源网络，侵删） -
输入输出信号检测：
- 电压比较模式：若LM358作为电压比较器（如过充保护电路），测量其同相输入端（如第3脚）和反相输入端（如第2脚）的电压，正常情况下，两端电压应有差异，输出端（如第1脚）应为高电平或低电平，若两端电压异常接近，可能为基准电压源失效或分压电阻变值。
- 误差放大模式：在恒流恒压充电电路中，LM358通常用于误差放大，测量其反相输入端（基准电压）和同相输入端（采样电压），输出端应随输入信号变化，若输出始终为高电平或低电平，可能是LM358损坏或反馈回路开路。
-
关键参数测量：
- 用万用表电阻档测量LM358各引脚对地电阻（断电状态下），正常值应符合 datasheet 规范（如电源引脚对地电阻约几千欧至几十千欧，输入输出端阻值对称），若某引脚对地短路或阻值异常，可判断芯片损坏。
- 若条件允许,用示波器观察输出端波形，判断是否有振荡、信号失真等现象，可能由相位补偿电容失效引起。
LM358常见故障原因及维修
-
LM358芯片损坏：因过压、过流或静电击穿导致芯片内部短路或开路，需更换同型号芯片（注意原型号后缀，如LM358N、LM358D等），焊接时确保引脚对齐，避免短路。
-
外围元件故障：

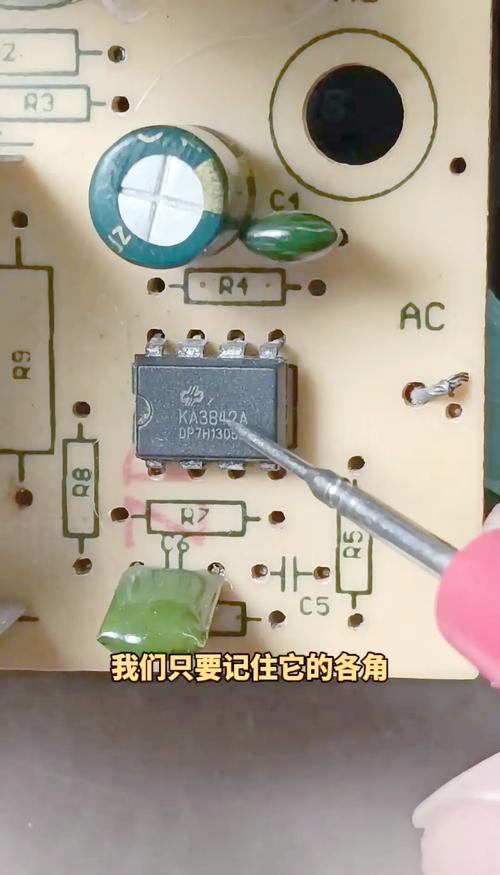

（图片来源网络，侵删）- 分压电阻变值：导致基准电压或采样电压异常，需用万用表测量电阻值，更换偏差过大的电阻（精度建议1%以上）。
- 滤波电容失效：供电端或输出端滤波电容容量下降或漏电，会导致电压波动或纹波增大，需更换同规格电容（注意耐压值）。
- 二极管击穿或开路：保护电路或整流电路中的二极管失效，可能导致电压异常，需用二极管档检测。
-
电路设计或元件参数漂移：若充电器长期使用后出现输出电压漂移，可能是温度补偿元件失效或LM358性能老化，需检查周边热敏电阻、补偿电容等。
维修流程与注意事项
- 断电操作：维修前务必切断充电器电源，并在高压电容上放电，避免触电。
- 逐步排查：先供电后信号，先简单后复杂，优先检查易损元件（如电容、电阻），再测试芯片。
- 更换元件规范：更换电阻、电容时需核对参数，焊接芯片时使用尖头烙铁，温度控制在350℃以内，避免长时间加热导致芯片损坏。
- 测试验证：修复后需加假负载测试输出电压、电流稳定性，观察LM358发热情况（正常工作时轻微发热，若烫手则可能存在短路或过流）。
维修案例参考
某充电器输出电压偏低（正常20V，实测15V），检测步骤如下：
- 测量LM358供电脚VCC为24V正常,输出脚电压异常偏低。
- 检查反相输入端基准电压（由5V基准源分压得到），实测2.5V正常；同相输入端采样电压（由输出分压）应为2.5V，实测仅1.8V。
- 检查输出分压电阻（R1=10kΩ，R2=10kΩ），发现R2阻值变为15kΩ，更换后输出电压恢复正常。
相关问答FAQs
Q1：LM358发热严重是否一定损坏？
A：不一定，LM358在输出电流较大时会发热，若温度在60℃以下（手触微烫）且功能正常，属正常现象；若温度超过80℃或伴随功能异常，可能是负载过重、输出短路或芯片内部损坏，需断电检查负载及外围电路。
Q2：维修后输出电压纹波过大，与LM358有关吗？
A：可能有关，若LM358的供电滤波电容失效或相位补偿电容（通常为30pF左右）容值变化，会导致高频振荡，引起输出纹波增大，需检查供电端电容（如100μF/25V）及LM358补偿电容，必要时更换或增加滤波电路。
