在开始任何维修操作之前,请务必将电视从电源插座上拔下，并等待至少30分钟以上，让内部高压电容充分放电，以防触电！

（图片来源网络，侵删）

第一步：故障现象分析与初步诊断

你需要准确描述电视的故障现象,这能帮你快速定位问题可能出在哪个部分。

常见故障现象及初步判断：

故障现象	可能的原因	涉及部分
完全无法开机，指示灯不亮	- 电源板故障 - 电源线或插座问题 - 主板（MCU）故障	电源板
无法开机，但指示灯亮	- 电源板输出电压异常 - 主板（MCU）或逻辑板故障 - 背光板故障（需进一步判断）	电源板、主板、背光板
黑屏/背光不亮，但有声音	- 背光板故障（最常见） - 背光条灯珠损坏 - 逻辑板到背光板的控制/供电线松动/损坏	背光板、背光条、排线
图像正常，但无声音	- 音功放IC或周边元件损坏 - 静音电路故障 - 主板音频输出部分故障	主板、电源板（部分型号音频供电在此）
图像有竖线/横线/花屏	- 逻辑板（T-CON板）故障（最常见） - 屏幕本身损坏	逻辑板、屏幕
图像暗淡、色彩异常	- 背光板驱动能力下降 - 逻辑板输出信号异常 - 屏幕老化	背光板、逻辑板、屏幕
遥控或按键失灵	- 遥控器没电或损坏 - 红外接收头损坏 - 主板MCU或接收头电路故障	遥控器、主板

TCL L32C12的核心部件主要包括：电源板、主板、逻辑板（T-CON板）、背光板，屏幕本身是成本最高的部分，通常不轻易维修。

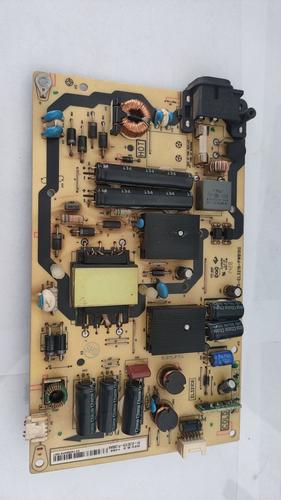

电源板是电视的“心脏”，负责将220V交流电转换为各个部件所需的直流电压。

（图片来源网络，侵删）

常见故障：
- 保险丝熔断： 通常由高压部分（如PFC电路）的元器件击穿短路引起（如MOS管、桥堆、IC等），更换保险丝后，必须先排查短路点，否则会再次熔断。
- 无输出电压或电压过低： 开机无任何反应，或指示灯亮但屏幕无反应，可能原因有电源管理芯片损坏、副电源电路故障、取样反馈电路异常等。
- 输出电压不稳/有异响： 可能是滤波电容鼓包、失效，或开关变压器、电感性能下降。
维修思路：
1. 目测检查： 观察电源板有无明显烧黑、炸裂的元器件，特别是电容有无鼓包、漏液。
2. 测保险丝： 用万用表电阻档测保险丝是否通，若不通，说明后级有严重短路。
3. 测关键对地电阻： 在拔下电源板与主板连接器后，测PFC大电容和12V/24V滤波电容对地的电阻，判断有无短路。
4. 假负载测试： 这是最安全有效的测试方法，断开电源板与主板的连接，在电源板的输出端（通常是12V和24V）接上相应功率的假负载（如汽车灯泡），然后通电测各路输出电压是否正常，这样可以排除主板故障对电源板的干扰。

背光板负责点亮屏幕的背光,让你能看到图像。

常见故障：
（图片来源网络，侵删）
- 黑屏/背光不亮（有声音）： 这是背光板的典型故障。
- 背光亮一下就灭： 可能是高压板自身故障，也可能是逻辑板送来的“使能”或“亮度”信号异常。
- 屏幕一侧亮一侧不亮： 通常是驱动该侧灯珠的MOS管或升压变压器损坏。
- 屏幕上有几条竖向黑带： 对应的灯珠或其供电回路损坏。
维修思路：
1. 目测检查： 检查高压包（变压器）、MOS管、电容有无烧毁痕迹。
2. 测供电和使能信号： 用万用表测逻辑板送给背光板的供电（通常是12V或24V）和“ON/OFF”（使能）信号是否正常，这是最常见的故障点，排线松动或接触不良很常见。
3. 测背光板输出： 若供电和使能信号都正常，问题就在背光板本身，需要通电测量升压电路是否工作，输出到灯条的高压是否正常。注意：此处有高压，非常危险！非专业人士切勿尝试！
4. 灯条维修： 如果确定是灯条问题，可以用万用表高压档或“电笔”测试灯珠是否点亮，坏掉的灯珠可以更换，或者整个灯条更换，灯条是背光维修中的易损件。

主板是电视的“大脑”，负责处理信号、控制各部分协调工作。

常见故障：
- 不开机（指示灯可能亮）： 电源管理芯片（MCU）或其周边晶振、复位电路损坏。
- 无声音： 音功放IC损坏。
- 遥控/按键失灵： 红外接收头损坏或MCU相关引脚电路故障。
- 图像信号异常： 视频解码芯片或其供电、晶振问题。
维修思路：
1. 目测检查： 检查主板有无虚焊、腐蚀、烧焦的地方，特别是对电源芯片、解码芯片、音效芯片等大芯片进行仔细观察。
2. 测供电： 测量主板各主要芯片的供电电压是否正常。
3. 测晶振和复位： 用示波器测MCU、解码芯片的晶振是否起振，复位引脚是否有正常的复位电平。
4. 补焊： 对于虚焊问题，最有效的办法就是使用热风枪对可疑芯片进行重新“补焊”。

逻辑板（T-CON板）位于屏幕和主板之间，负责处理图像信号，控制每个像素点的显示。

常见故障：
- 花屏、竖线、横线、图像撕裂、缺色。
- 图像闪烁。
维修思路：
1. 目测检查： 检查板子上的小电容有无鼓包、漏液。
2. 排线检查： 检查连接到屏幕和主板的排线是否插紧、有无氧化或损坏。
3. 程序问题（可能性小）： 极少数情况下是程序错乱，可以尝试重刷程序，但这需要专业设备。
4. 芯片级维修： 逻辑板维修难度较大，需要专业的知识和工具，通常直接更换逻辑板是更经济的选择。

基础工具：
- 万用表（必备，用于测电压、电阻、通断）
- 电烙铁、焊锡丝、松香
- 吸锡器或吸锡线
- 螺丝刀套装
进阶工具：
- 热风枪（用于拆焊芯片）
- 示波器（用于测信号、晶振，专业维修必备）
- 可调直流稳压电源（用于维修和测试板卡）
备件：
- 通用件： 各种规格的保险丝、电解电容（特别是高压、大容量电容）。
- 易损件： 对应型号的背光板、逻辑板、电源板，对于32寸电视，这些板卡总成价格通常在几十到一百多元人民币，远低于换屏的费用。
