红外线定位技术的原理主要基于红外线的物理特性和光电转换效应，通过发射、接收和处理红外信号来实现对目标物体位置、距离或运动状态的精确测定，其核心在于利用红外线波长较短（通常为760nm至1mm）、方向性强、不易受可见光干扰的特点，结合传感器阵列和算法模型，构建空间坐标系统，以下从技术基础、工作流程、关键组件及误差控制等方面展开详细说明。
红外线定位技术的物理基础

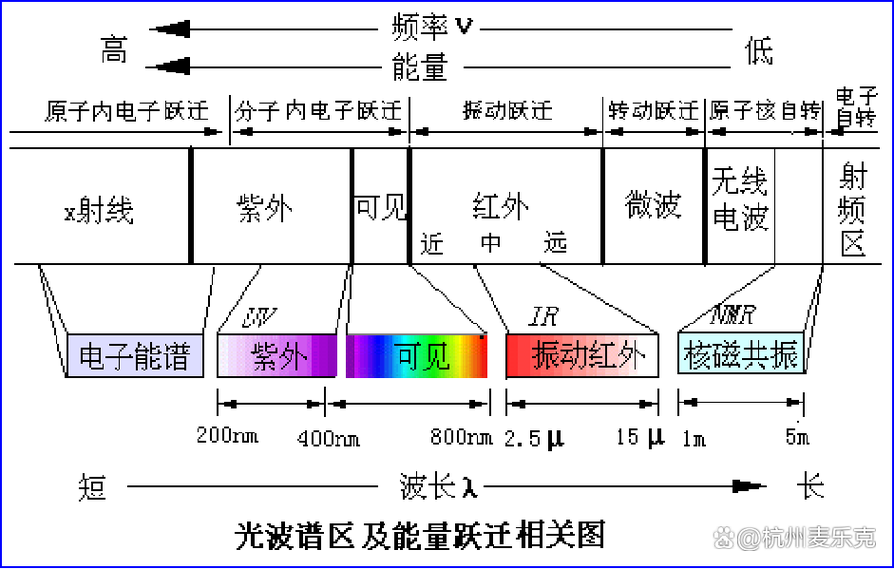

红外线属于电磁波谱中不可见光波段，其传播速度与光速相同（约3×10⁸m/s），在介质中传播时遵循直线传播定律（均匀介质中）和反射定律，定位技术主要利用红外线的主动反射模式或被动接收模式：主动模式下，红外发射器（如LED）向目标发射特定编码的红外光，目标表面的反射器或接收器将信号返回，通过计算信号传播时间或角度确定位置；被动模式下，通过检测环境中的自然红外辐射（如人体热辐射）或目标自身发射的红外信号进行定位。
红外线的波长选择直接影响定位精度：短波长（如850nm）方向性更强，适合高精度近距离定位；长波长（如940nm）穿透性更好，抗干扰能力更强，适用于复杂环境，红外信号易被深色物体吸收、被浅色物体反射，因此在定位系统中需对目标表面特性进行校准,以减少误差。
红外线定位系统的工作流程
红外线定位系统的工作流程可分为信号发射、传播、接收、处理四个阶段，具体如下：
信号发射与编码
系统通过红外发射器（通常为红外LED阵列）发射经过调制的红外光信号，为避免信号干扰，发射信号需包含地址编码和数据编码：地址编码用于区分不同发射器或目标，数据编码则包含位置参考信息（如发射器ID、时间戳），调制方式多采用脉冲位置调制（PPM）或脉冲宽度调制（PWM），通过改变脉冲间隔或宽度实现信号编码，提高抗干扰能力。
信号传播与目标交互
发射的红外光在空间中传播，遇到目标物体时发生反射、吸收或散射，若目标配备红外反射标记（如 retro-reflective 材料，如猫眼反光片），可将光线按原方向反射回接收器；若目标为主动接收器（如红外接收模块），则直接捕获信号并返回应答信号，信号传播时间（t）与距离（d）的关系为：d = c×t/2（c为光速，除以2是因信号往返传播）。
信号接收与光电转换
红外接收器（如光电二极管或CMOS传感器阵列）捕获反射或直射的红外信号，并将其转换为电信号，接收器通常配备滤光片（只允许特定波长红外光通过），以过滤环境中的可见光和杂散红外光（如阳光、灯光），接收到的电信号经过放大、滤波和解调后，还原出原始的编码信息。
数据处理与位置解算
系统处理器（如单片机或DSP）根据接收到的信号信息，结合预设的定位算法计算目标位置，常用算法包括：
- TOA（Time of Arrival，到达时间法）：通过测量信号传播时间计算距离，需精确同步发射与接收时钟；
- AOA（Angle of Arrival，到达角度法）：通过接收器阵列接收信号的角度差异，结合三角定位原理计算位置；
- RSSI（Received Signal Strength Indication，接收信号强度指示）：通过信号衰减程度估算距离，需建立信号强度与距离的映射模型；
- 飞行时间法（TOF）：与TOA类似，但通过发射连续脉冲信号，测量相位差计算距离，精度更高。
通过三维坐标系（X、Y、Z）或二维平面坐标系输出目标位置信息。
关键组件与技术参数
红外线定位系统的性能取决于核心组件的选型和参数设计，主要组件及作用如下表所示：
| 组件名称 | 功能描述 | 关键参数 |
|---|---|---|
| 红外发射器 | 发射调制红外光信号，主动式定位的核心 | 发光波长（如850nm/940nm）、发射功率（影响作用距离）、调制频率（抗干扰能力） |
| 红外接收器 | 接收红外信号并转换为电信号，需配合滤光片使用 | 接收波长范围、响应时间、灵敏度（最小可检测光强） |
| 信号处理单元 | 解码接收信号，运行定位算法，输出坐标数据 | 处理速度（算法实时性）、存储容量（存储校准数据） |
| 反射标记/应答器 | 增强信号反射或主动返回信号，用于被动目标定位 | 反射率（如 retro-reflective 材料反射率>90%）、尺寸（影响反射强度） |
| 同步与校准模块 | 同步发射/接收时钟，校准系统误差（如温度漂移、器件偏差） | 同步精度（纳秒级）、校准周期（需定期更新环境参数） |
作用距离：主动式定位可达10-100米（取决于发射功率），被动式（如反射标记）通常为1-30米；定位精度：TOF和AOA算法可达毫米级（短距离），RSSI算法一般为厘米级至分米级；刷新率：10-1000Hz,影响动态目标的轨迹追踪流畅度。
误差来源与优化方法
红外线定位的误差主要来自环境干扰、器件限制和算法偏差，需通过以下方法优化：
-
环境干扰：阳光、灯光等含红外辐射的背景光会淹没信号，可通过窄带滤光片（带宽<10nm）和信号调制（如38kHz载波）抑制；烟雾、灰尘对红外光的散射会导致信号衰减，需选择穿透性较强的波长（如940nm）或增加发射功率。
-
器件误差：发射器光强不均、接收器灵敏度差异可通过批量校准（建立每个器件的响应曲线）补偿；时钟漂移影响TOA精度，需采用高精度晶振（如±10ppm）或GPS/北斗同步（分布式系统）。
-
算法优化：多传感器数据融合（如结合惯性导航）可提升鲁棒性；机器学习算法（如卡尔曼滤波）能动态预测目标运动，减少随机噪声；建立环境模型（如温度、湿度对红外折射率的影响）可修正系统误差。
应用场景
红外线定位技术凭借高精度、低延迟优势，广泛应用于：
- 室内导航：博物馆、商场等室内空间的定位导航，精度可达10cm；
- 工业自动化：机器人手臂定位、AGV路径跟踪，确保毫米级操作精度；
- 医疗领域：手术器械定位、患者姿态监测，避免人为操作误差；
- 消费电子：VR/手柄定位（如PSVR）、智能家电手势控制，提升交互体验。
相关问答FAQs
Q1：红外线定位与蓝牙定位、Wi-Fi定位相比，有哪些优势和局限性？
A：优势方面，红外线定位精度更高（可达毫米级，远超蓝牙的米级和Wi-Fi的3-10米级），延迟更低（微秒级响应），且信号不易受无线电干扰（如Wi-Fi信道冲突），局限性在于：红外线需“视距传播”（不能穿透墙壁等障碍物），作用距离较短，且易受环境光（如阳光）和遮挡物影响，因此更适合室内、无遮挡场景。
Q2：如何提高红外线定位系统在复杂环境（如强光、多目标）下的稳定性？
A：可采取以下措施：① 采用多波长红外光源（如850nm和940nm双波段），通过分时切换避免信号串扰；② 增加接收器阵列密度，通过空间分集减少遮挡影响；③ 引入机器学习算法（如深度学习模型），训练系统识别并过滤异常信号（如阳光脉冲）；④ 对目标标记进行编码设计（如二维码式红外标记），通过唯一ID区分多目标,避免识别混淆。
