图解液晶彩电高压板维修是液晶彩电维修中的关键环节，高压板负责将电源板输出的低压直流电转换为液晶面板背光驱动所需的高压交流电，其工作状态直接影响屏幕亮度、显示效果及整机稳定性，以下从原理、常见故障、维修流程及图解要点等方面详细解析。

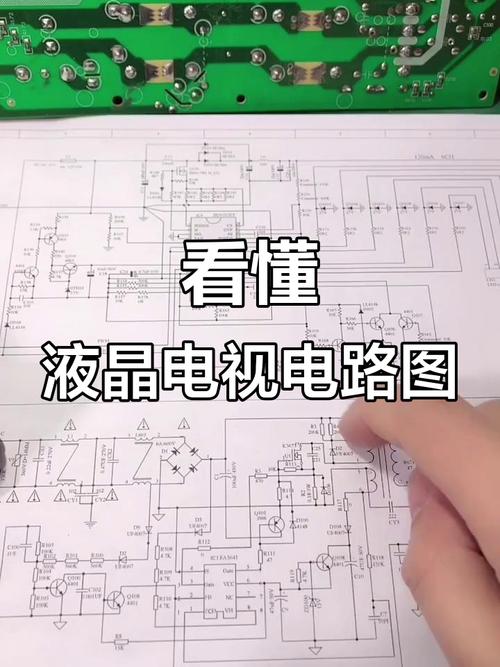

（图片来源网络，侵删）

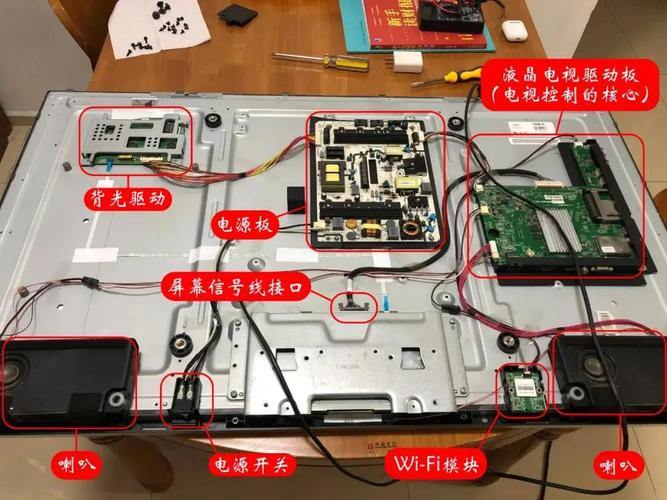

高压板工作原理与电路结构
高压板主要由振荡控制电路、驱动电路、直流变换电路、高压输出电路及保护电路组成，电源板通常提供12V或24V直流电压输入，经振荡电路产生高频脉冲信号，驱动MOSFET管进行直流-交流（DC-AC）变换，再通过升压变压器将电压升至数百至数千伏，点亮冷阴极荧光灯（CCFL）或LED灯条，部分机型还包含亮度调节（PWM信号）和过流、过压保护功能。
核心电路模块功能：
- 振荡控制电路：以PWM芯片（如TL494、OB2269等）为核心，接收主板亮度控制信号（PWM或电压信号），生成驱动脉冲，调节输出功率。
- 驱动电路：由推挽或半桥驱动电路（如变压器耦合、互补MOSFET）构成，将振荡信号放大后驱动DC-AC变换电路。
- 直流变换电路：MOSFET管与升压变压器初级线圈组成，将低压直流电转换为高频交流脉冲。
- 高压输出电路：升压变压器次级线圈产生高压，经电容滤波后驱动背光灯，通常包含多个输出端子对应灯条。
- 保护电路：通过检测电流（采样电阻）、电压（反馈光耦）或温度（热敏电阻），异常时切断驱动信号,防止元件损坏。
常见故障现象与原因分析
| 故障现象 | 可能原因 |
|---|---|
| 屏幕完全黑屏，指示灯亮 | 高压板未工作（供电异常、振荡芯片损坏、MOSFET开路）；背光灯管损坏；保护电路误触发 |
| 屏幕暗淡，亮度可调 | 高压输出电压不足（电容失效、变压器匝间短路）；PWM信号异常；灯管老化 |
| 屏幕闪烁，间歇性亮灭 | 接触不良（连接器、变压器焊点）；驱动电路元件虚焊；保护电路阈值漂移 |
| 屏幕亮线、暗块或局部不亮 | 灯管损坏；高压输出电路开路/短路；变压器局部故障 |
| 开机几秒后黑屏 | 过流保护（采样电阻变值、灯管漏气）；过压保护（反馈电路故障） |
维修流程与图解要点
安全准备
- 断电放电：拔掉电源线，高压端子对地放电（使用20kΩ以上大功率电阻），避免残留电击风险。
- 工具准备：万用表（电压档、电阻档、二极管档）、示波器（检测PWM波形）、隔离变压器、绝缘胶带、备用元件（MOSFET、电容、PWM芯片）。
外观与初检
- 目测检查：观察高压板有无明显烧焦、鼓包电容、元件裂痕，变压器表面是否有发黑痕迹（匝间短路特征）。
- 连接线检查：确认供电线（12V/24V）、地线、PWM信号线、背光灯连接器是否松动或氧化。
电压检测（关键图解点）
- 供电电压：通电后测量电源输入端（如12V端子）电压是否正常，若无电压检查电源板输出及保险丝是否熔断。
- PWM信号：用示波器测量PWM芯片或驱动芯片的脉冲输出端（如TL494的OUT1/OUT2），正常应为频率20-50kHz、占空比可调的方波，若信号异常，检查反馈电路（如光耦PC817、误差放大器）。
- MOSFET驱动波形：示波器探头接MOSFET栅极，应有与PWM同步的脉冲信号，若无则检查驱动芯片供电及外围元件。
- 高压输出：使用高压探头（万用表交流档配合）测量升压变压器次级输出端，正常电压为800-1500V（因灯管数量而异），若电压偏低或无输出,检查变压器初级线圈及MOSFET是否击穿。
电阻与元件检测
- MOSFET检测：用二极管档测量D-S极间阻值，正常应为单向导通（类似二极管），若短路则击穿。
- 电容检测：重点检查升压谐振电容（如1-2nF/2kV）及滤波电容，容量下降或漏电会导致输出电压不稳。
- 变压器检测：用万用表电阻档测量初级、次级线圈通断，初级阻值几欧姆，次级阻值数百欧姆,若阻值无穷大则开路。
保护电路排查
- 过流保护：检测采样电阻（通常为0.1-0.5Ω/1W）是否变值，若阻值增大会导致保护误触发。
- 过压保护：检查反馈光耦输出端电压，正常为稳定电压（如2.5V），若电压波动则检查稳压管（如ZD1）或分压电阻。
负载替换法
- 若怀疑灯管损坏，可断开高压输出端，接入假负载（如20W荧光灯管）测试高压板是否正常工作,避免误判。
维修注意事项
- 防静电：MOSFET、PWM芯片易静电损坏，操作时佩戴防静电手环。
- 波形分析：示波器探头接地夹尽量靠近测试点，避免干扰。
- 元件代换：升压变压器需原型号替换，参数差异会导致输出异常；电容耐压值必须大于原规格。
相关问答FAQs
Q1：高压板维修时，为什么开机后屏幕亮一下就黑？
A：这种现象多为保护电路启动，常见原因包括：①背光灯管老化导致电流过大，触发过流保护，可检测采样电阻电压是否异常升高；②高压输出电容失效，导致电压瞬间跌落，触发过压保护，需更换谐振电容；③反馈电路光耦或稳压管故障，使PWM芯片误判,需检查光耦输出端电压是否稳定。
Q2：如何判断高压板是供电问题还是自身故障？
A：通过分段排查判断：①测量高压板输入端电压（如12V），若无电压则为电源板故障；②若供电正常但无PWM信号，检查主板输出的亮度控制线（用示波器测PWM波形），若无信号则为主板问题；③若供电和PWM信号均正常，但高压输出端无电压，则故障在高压板本身，重点检查振荡芯片、MOSFET及变压器。
