西门子802D系统维修是一项需要综合技术知识、实践经验以及系统化流程的工作，该系统作为西门子数控产品中广泛应用的中端平台，其稳定性直接影响机床的加工精度和生产效率，维修过程中需遵循“先外后内、先软后硬、先易后难”的原则，结合系统报警信息、机床状态及历史数据逐步排查故障。
维修前的准备工作
维修前需明确故障现象，如是否为首次出现、故障发生时的操作动作、报警代码及含义等，西门子802D系统的报警可分为系统报警、PLC报警和驱动报警三大类，可通过系统诊断界面或PLC状态监控获取关键信息，准备必要的工具和资料，包括系统手册（如802D调试指南、PLC编程手册）、备用备件（如电池、通讯电缆、驱动模块）、万用表、示波器及编程设备（如PG/PC）,并确保设备断电后进行静电防护。
常见故障分类及排查方法

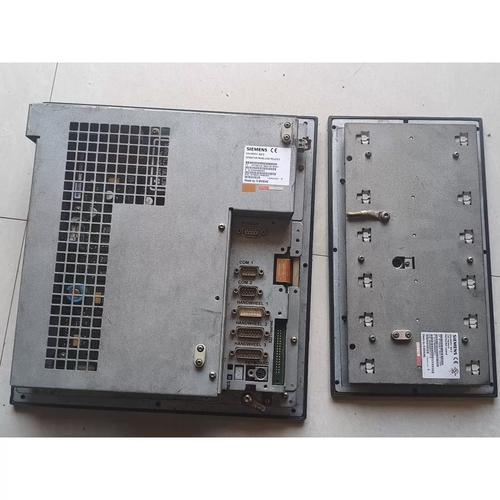

系统无法启动或死机
- 电源检查：确认输入电压（通常为24V DC）是否稳定，波动范围需在±10%以内；检查电源模块的输出电压及滤波电容是否鼓包或漏液。
- 硬件连接：排查系统主板、内存条、CPU的接触是否良好，必要时重新插拔或更换；检查风扇是否运转正常,防止过热导致系统死机。
- 软件问题：若系统启动后报“NC未就绪”或“PLC停止”，需检查NCU（数控单元）初始化文件是否损坏，可通过备份文件恢复或重新初始化系统（注意备份参数）。
通讯故障
802D系统通过PROFIBUS总线连接驱动单元和I/O模块，通讯故障可能导致轴运动异常或机床无法操作,排查步骤如下：
- 总线终端电阻：确认总线两端是否安装终端电阻（通常120Ω）,未安装会导致信号反射。
- 电缆与接头：检查PROFIBUS电缆是否破损、屏蔽层是否接地良好,接头是否松动。
- 地址配置：验证驱动模块、PLC I/O模块的地址设置是否与系统配置一致（可通过“驱动诊断”界面查看地址）。
- 波特率匹配：确保所有总线设备波特率一致（默认为1.5Mbps）。
以下是通讯故障排查要点总结表： | 故障现象 | 可能原因 | 排查方法 | |----------------|-------------------------|-----------------------------------| | 总线通讯中断 | 终端电阻未安装 | 检查总线两端电阻状态 | | 驱动模块无响应 | 地址冲突 | 通过“驱动诊断”检查模块地址 | | 信号干扰大 | 电缆屏蔽层接地不良 | 测量屏蔽层接地电阻，确保接地可靠 |
轴运动异常
- 伺服驱动故障：观察驱动模块报警代码（如“Fxxx”系列报警），常见原因包括位置环增益设置不当、编码器反馈信号丢失，需通过“驱动设置”优化参数,并用示波器检测编码器信号波形。
- 机械负载问题：检查导轨、丝杠是否卡滞，制动器是否未释放,可通过手动盘轴判断机械阻力。
- 参考点设置错误：若回参考点位置偏差大，需检查减速档块信号、编码器零脉冲信号,并重新设置参考点偏移量。
PLC逻辑故障

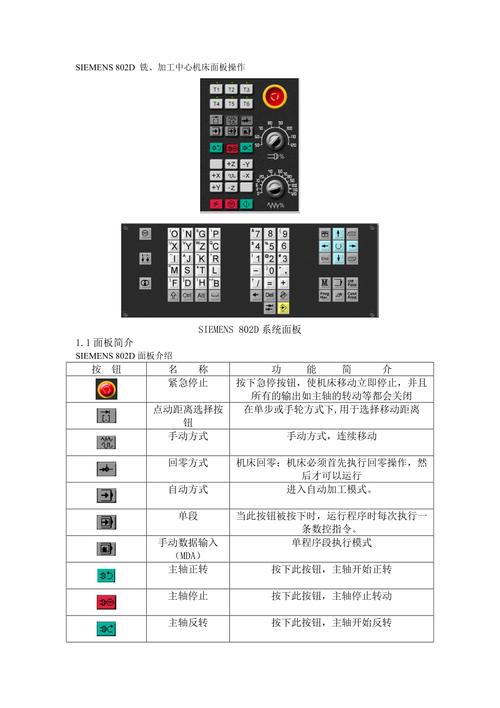

机床辅助功能（如换刀、冷却液控制）异常时,需通过PLC状态监控排查：
- 输入/输出信号：在PLC“输入/输出监控”界面观察信号状态是否与实际动作一致，信号异常需检查传感器、继电器及线路。
- 程序逻辑：通过STEP 7软件或802D内置PLC编辑器检查程序逻辑，重点关注定时器、计数器及互锁条件。
- 电池电压：802D系统PLC电池（通常为3V锂电池）电压低于2.5V时会导致参数丢失,需及时更换并备份PLC程序。
维修后的测试与验证
故障排除后，需进行全面测试：首先执行回参考点操作，验证各轴定位精度；然后通过空运行测试PLC逻辑功能；最后进行试切加工，检查加工尺寸是否符合要求，记录故障现象、原因及解决方法，形成维修档案,便于后续追溯。
注意事项
- 参数备份：维修前必须备份NC参数、PLC程序、刀具参数等关键数据,避免因初始化导致数据丢失。
- 备件管理：优先使用原厂备件，非原件需确认兼容性（如驱动模块型号匹配）。
- 安全规范：维修时遵守机床安全操作规程,防止因误操作引发设备损坏或人身伤害。
相关问答FAQs
Q1：西门子802D系统显示“NC报警1000：存储器电池电压不足”，如何处理？
A1：该报警表明系统备用电池电压过低，需立即更换电池，操作步骤：① 断电并打开NCU模块；② 找到电池（通常为3V锂电池，型号如CR2032）；③ 更换新电池并确保接触良好；④ 重新上电，通过“数据备份”功能恢复参数，若更换后仍报警,需检查电池电路是否短路或主板电池接口损坏。
Q2：802D系统驱动模块显示“F30021：Z轴位置环超差”，可能的原因及解决方法？
A2：该故障通常由位置环增益过高、机械负载过大或编码器反馈异常导致，解决方法：① 降低位置环增益（MD36000），逐步调整至报警消失；② 检查Z轴机械是否卡滞，清理丝杠、导轨并添加润滑；③ 用示波器测量编码器信号，若信号幅值过低或干扰大，需更换编码器或屏蔽电缆，若以上无效,需检查驱动模块本身是否损坏。
