空调器电路与电脑板维修是家电维修领域的重要技术环节，涉及电子电路、自动控制原理等多方面知识，随着空调器智能化程度的提升，电脑板（控制板）作为空调器的“大脑”，其故障率也相对较高,掌握维修方法对快速解决空调器故障至关重要。
空调器电路系统主要由电源电路、控制电路、驱动电路、传感器电路和显示电路等部分组成，电源电路负责将220V交流电转换为电脑板及其他部件所需的直流电压，通常通过变压器、整流桥、滤波电容和稳压芯片（如7812、7805等）实现，常见故障包括保险丝熔断、电压输出异常等，需检查整流桥是否击穿、滤波电容是否鼓包或漏液，控制电路以微处理器（MCU）为核心，通过接收传感器信号和用户指令，控制空调器的运行模式、温度调节、风速调节等功能，MCU工作需要稳定的5V或3.3V供电，若供电异常或MCU本身损坏，会导致空调器完全无反应或功能紊乱，驱动电路主要用于控制压缩机、风扇电机、四通阀等执行部件的通断，通常由继电器、可控硅或三极管构成，当压缩机不启动或风扇不转时，需检查驱动元件是否损坏，以及MCU输出的控制信号是否正常，传感器电路包括温度传感器（室内环温、室内管温、室外管温等）、电流检测传感器等，传感器开路、短路或阻值漂移会导致空调器误判工作状态，例如制冷时不停机或制热时无法启动，显示电路通过LED指示灯或液晶屏显示空调器工作状态，若显示异常，需检查显示驱动芯片、连接线或排线是否接触不良。

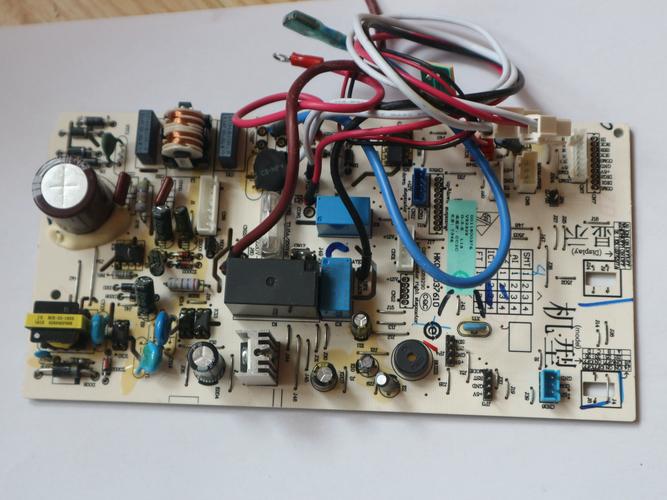

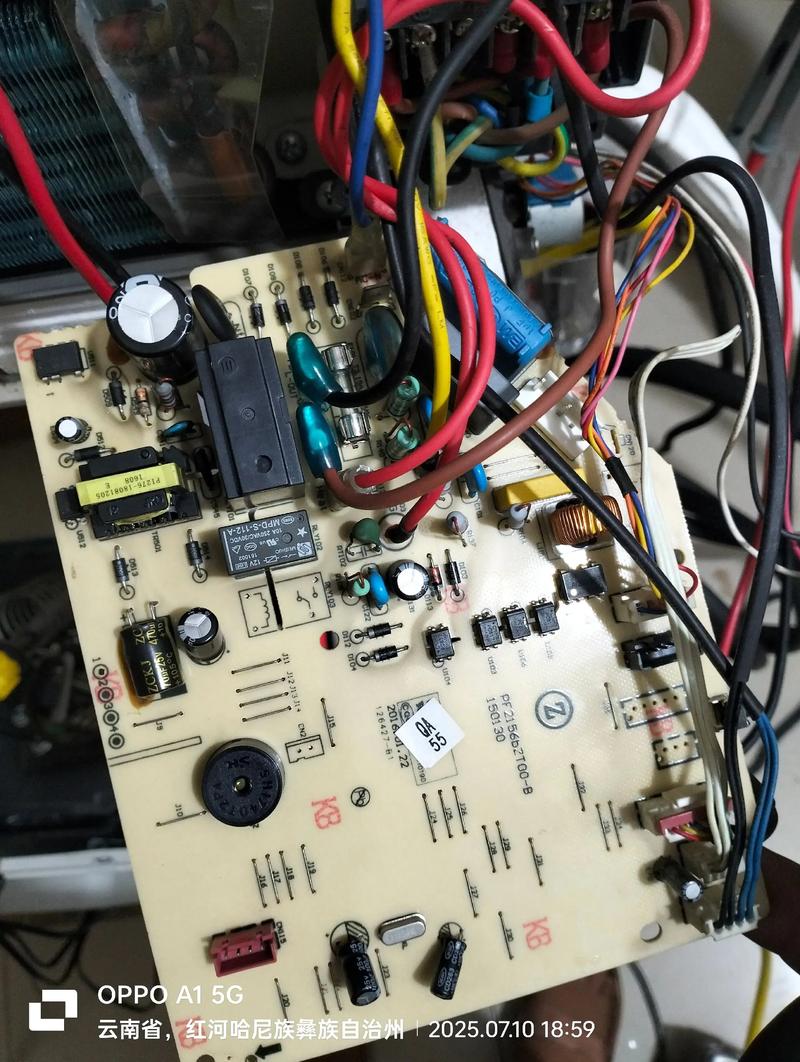

电脑板维修需要遵循系统化的排查思路，观察电脑板外观是否有明显烧焦、元件鼓包、虚焊或腐蚀痕迹，特别是电源部分的电容、变压器和整流桥，这些部位是故障高发区，测量电源电压是否正常，若输入端无220V电压，需检查电源线和保险管；若输出电压异常，需逐步排查整流、滤波、稳压环节，对于MCU部分，需检查其供电、复位电路和晶振是否正常，晶振停振会导致MCU无法工作，若MCU无故障，则需检测各传感器信号是否在正常范围内，例如室内环温传感器在25℃时阻值约为10kΩ（NTC热敏电阻），若偏差过大需更换，驱动电路的检测需区分是MCU无输出信号还是驱动元件损坏，可通过测量MCU输出脚的电压变化或用示波器观察波形来判断，若MCU有信号而驱动元件不动作，多为继电器线圈开路或触点粘连、可控硅击穿等故障。
维修过程中需注意安全事项，断电操作是基本原则，避免带电测量导致元件损坏或触电，对于焊接元件，需使用恒温烙铁，防止静电击穿MCU等敏感元件，更换元件时，应选用同型号、同参数的元件，特别是电容的容量、耐压值和继电器的触点电流需匹配，对于虚焊或脱焊的引脚，需重新焊接，确保电气连接可靠，空调器电脑板的故障有时并非由自身元件损坏引起，而是外部因素导致，如电压波动、传感器安装不当或散热不良等,维修时需综合考虑。
以下为空调器电脑板常见故障及维修方法速查表：
| 故障现象 | 可能原因 | 检测方法与维修措施 |
|---|---|---|
| 空调器完全不工作 | 电源电路故障（保险丝熔断、变压器损坏） | 断电后测量保险丝是否导通，检查变压器初级、次级线圈阻值，更换损坏元件 |
| 显示屏无显示 | 电源供电异常、MCU损坏、显示电路故障 | 测量电源输出电压，检查MCU供电脚电压，用万用表检测显示驱动芯片及连接线是否正常 |
| 压缩机不启动 | 驱动电路故障、传感器信号异常、MCU故障 | 检查继电器是否吸合，测量MCU输出控制信号，检测管温传感器阻值是否正常 |
| 空调器不制冷/制热 | 四通阀驱动故障、传感器漂移、MCU程序错误 | 检查四通阀继电器是否动作，测量四通阀线圈两端电压，校准或更换传感器 |
| 风机不转 | 风机电机故障、驱动电路故障 | 直接给风机电机通电测试，检查风机驱动可控硅或三极管是否击穿，测量电机绕组阻值 |
相关问答FAQs：
Q1：空调器电脑板上的电容鼓包后，是否可以直接更换同容量的电容？
A1：不可以直接仅根据容量更换，电容的耐压值、温度系数、尺寸（特别是高度，需考虑电脑板空间限制）和材质（如普通电解电容与固态电容）需与原电容一致，原电容为耐压50V、105℃高温电解电容，若更换为耐压25V或85℃的低规格电容，可能导致新电容再次损坏，更换时需注意电容极性，焊接时间不宜过长,避免过热损坏电容。
Q2：维修时发现MCU的某个I/O口输出电压异常，是否一定是MCU损坏？
A2：不一定，I/O口输出异常可能是外部负载短路、上拉/下拉电阻损坏或供电不稳定导致，需先断开外部负载，测量I/O口空载电压是否恢复正常，同时检查MCU的供电和复位电路是否正常，若空载电压仍异常，再考虑更换MCU，程序跑飞也可能导致I/O口异常，可尝试给MCU重新复位或重新写入程序（若有条件）进行判断。
