佳士400焊机维修视频是维修人员学习解决设备故障的重要资源，其内容通常围绕故障现象分析、拆解步骤、核心部件检测、维修技巧及注意事项展开，系统化的视频指导能帮助维修人员快速定位问题并高效修复设备，以下从常见故障类型、维修流程、核心部件检测方法及维修注意事项等方面,详细解析佳士400焊机维修视频的关键内容。
佳士400焊机常见故障类型及初步判断
佳士400焊机作为广泛应用于工业焊接的设备，常见故障可分为电气故障、机械故障、控制电路故障及输出异常四大类，维修视频通常会先通过故障现象引导维修人员进行初步判断，具体如下：
电气故障
- 现象：开机无反应、指示灯不亮、风机不转动。
- 可能原因：电源输入异常（如缺相、电压过高/过低）、保险管熔断、电源模块损坏、接线松动。
- 视频要点：演示万用表检测输入电压（AC380V/220V）、保险管通断测量（注意区分快速熔断器与普通保险管）、电源板滤波电容是否鼓包或漏液。
输出异常
- 现象：焊接电流不稳、输出电流过小/过大、电弧不稳。
- 可能原因：整流桥损坏、IGBT模块故障、电流采样电路异常、控制板参数漂移。
- 视频要点：通过电流表在输出端测试空载/负载电压，结合波形检测仪观察整流后波形是否畸变，重点排查IGBT模块的C-E极间阻值（正常时应为高阻，短路或漏电则损坏）。
控制电路故障
- 现象：无法调节电流、给定电流与实际输出不符、保护功能频繁启动（如过热保护、过流保护）。
- 可能原因：电位器接触不良、控制板芯片（如PWM控制器、运放）损坏、温度传感器故障、反馈电路元件失效。
- 视频要点：演示用示波器检测控制板关键测试点的PWM波形频率与占空比，测量电位器阻值变化是否线性，检查温度传感器（如热敏电阻）阻值随温度变化是否符合规格。
机械故障
- 现象：风扇异响、机壳振动、连接处松动。
- 可能原因：轴承磨损、风叶变形、螺丝松动、散热片堵塞。
- 视频要点：展示风机拆卸步骤，检查轴承旷量（用手拨动是否有明显异响），清理散热片灰尘（建议用压缩空气吹扫，避免硬物刮伤散热片）。
佳士400焊机维修流程（视频核心步骤）
维修视频通常会按照“安全准备→故障诊断→拆解检测→部件更换→调试测试”的流程展开，每个环节均有详细操作演示，确保维修过程规范高效。
安全准备
- 断电与放电：维修前必须切断电源，并用万用表确认输入端无电压，对主滤波电容（通常容量较大，如470μF/400V）进行放电，避免残留电荷触电。
- 工具准备：视频会展示所需工具（万用表、示波器、电烙铁、螺丝刀、扳手、绝缘胶带等）及防护装备（绝缘手套、护目镜）。
故障诊断与拆解
- 外部检查：观察机壳是否有烧焦痕迹、接线端子是否松动、散热口是否堵塞。
- 拆解步骤：
- 拆卸外壳：通常先拆下后面板，再依次拆解侧面和前面板，注意保存螺丝分类（避免混用）。
- 断开连接线：标记主变压器、控制板、IGBT模块的连接线（如驱动信号线、电源线），可用手机拍照记录原始位置。

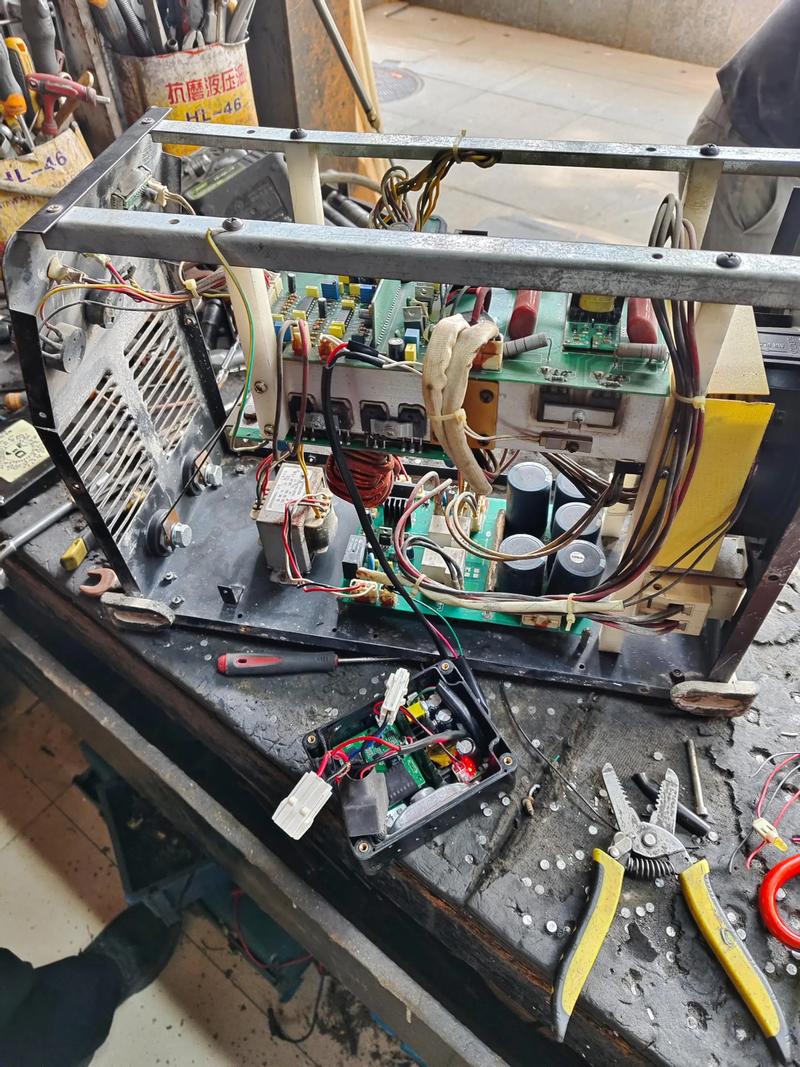

- 拆卸核心部件：依次拆下风机、主变压器、整流桥、IGBT模块、控制板，注意IGBT模块与散热片之间的导热硅脂是否需清理。
核心部件检测方法
维修视频会对关键部件进行逐一检测，以下是典型检测方法：
| 部件名称 | 检测方法 | 正常值参考 |
|---|---|---|
| 保险管 | 万用表二极管档或电阻档测量两端通断 | 电阻接近0Ω（导通） |
| 整流桥 | 万用表二极管档测交流输入端（AC）与直流输出端（+、-）的正反向压降 | 正向压降0.5-0.7V，反向无穷大 |
| IGBT模块 | 万用表电阻档测C-E极、G-E极间阻值（需拆下模块测量） | C-E极正向电阻数千欧，反向无穷大；G-E极正向电阻类似二极管，反向无穷大 |
| 主变压器 | 万用表电阻档测初级、次级线圈阻值，绝缘电阻档测线圈与铁芯绝缘电阻 | 初级阻值>次级阻值（升压变压器），绝缘电阻>10MΩ |
| 控制板 | 示波器测PWM输出波形（频率通常20-50kHz，占空比随电流调节变化） | 波形稳定，无畸变或毛刺 |
部件更换与焊接
- 更换原则：损坏部件需更换同型号、同规格元件（如IGBT模块需注意耐压值、电流等级，保险管需匹配熔断电流）。
- 焊接技巧：视频演示电烙铁焊接IGBT模块引脚时，需使用恒温烙铁（温度300-350℃），焊接时间<3秒，避免静电击穿（操作时佩戴防静电手环）。
- 导热硅脂涂抹：更换IGBT模块后，需在散热面均匀涂抹薄层导热硅脂（厚度0.1-0.2mm），确保散热良好。
调试与测试
- 静态调试：通电前检查接线是否正确，特别是高压部分（如整流桥输出端、IGBT模块驱动线）有无短路。
- 通电测试：先不接负载，开机观察风机是否正常运转，指示灯是否显示正常（如电源指示、保护指示）。
- 负载测试：接上焊接试件，调节电流旋钮，测试输出电流是否稳定（用钳形电流表测量），观察电弧是否均匀，无断弧、粘条现象。
维修注意事项（视频重点强调）
- 安全第一：高压部分维修必须由专业人员进行，禁止带电操作，电容放电需彻底。
- 静电防护：IGBT模块、控制板芯片对静电敏感，维修环境需防静电（如铺防静电垫、避免穿化纤衣物）。
- 散热维护：定期清理散热片灰尘，风机损坏需及时更换，避免因过热导致IGBT模块烧毁。
- 参数记录：维修前记录控制板关键参数（如电位器初始位置、PWM波形参数），避免调试后设备性能偏离。
- 故障溯源：更换部件后需排查导致故障的根本原因（如电网电压波动、负载短路），避免重复损坏。
相关问答FAQs
Q1：佳士400焊机开机后无反应，指示灯不亮，如何排查？
A1：按以下步骤排查：
① 检查电源输入：确认电源开关是否打开，用万用表测量输入端电压（AC380V/220V）是否正常，有无缺相。
② 检查保险管：断电后拆下保险管，用万用表电阻档测量通断，若熔断需检查后级电路有无短路（如整流桥、IGBT模块是否击穿）。
③ 检查电源模块：若保险管完好，测量电源板输出电压（如+24V、+5V），若无输出，可能为电源模块损坏或变压器故障。
④ 检查开关：检查电源开关触点是否氧化或接触不良，可用万用表测量通断。
Q2：佳士400焊机焊接时电流不稳，忽大忽小，可能的原因及解决方法？
A2：可能原因及解决方法如下：
① 电网电压波动：检查输入电压是否稳定，若电压波动大，需加装稳压器。
② 电流采样电路故障：检测采样电阻（通常为毫欧级）是否阻值变化或开路，或采样运放是否损坏，更换损坏元件。
③ IGBT模块性能不良：用万用表测量IGBT模块C-E极间阻值，若阻值不稳定或漏电，需更换同型号模块。
④ 控制板参数漂移：重新校准控制板电流调节电位器，用示波器检测PWM波形是否稳定,必要时更换控制板。
