在工业传动领域,减速机作为核心部件，其性能与可靠性直接决定着设备的运行效率与稳定性，S型减速机以其独特的结构设计和优异的传动特性，在重载、高精度工况中应用广泛，而要全面理解S型减速机的技术优势，"剖面"视角的解析至关重要——通过剖析其内部结构，不仅能直观揭示传动原理，更能为品牌选择、故障诊断及维护保养提供关键依据，本文将从S型减速机的剖面结构入手，结合主流品牌的技术特点，深入探讨其设计逻辑与应用价值，并辅以相关问答，为读者提供系统化的参考。
S型减速机的剖面结构解析：传动原理的核心载体

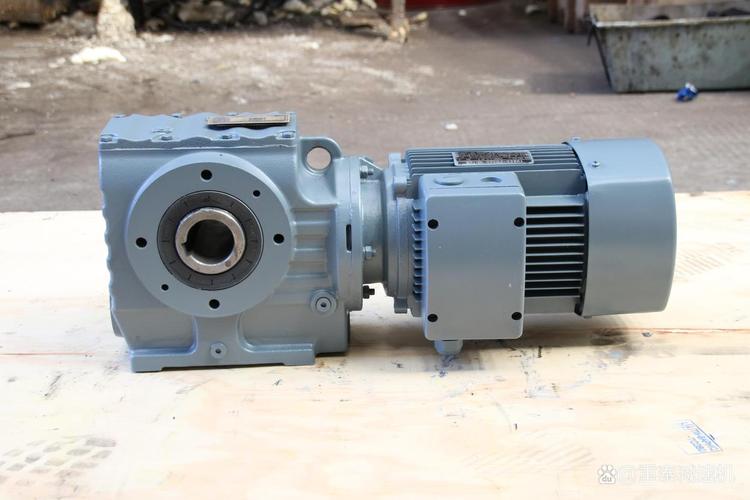

S型减速机通常指斜齿轮-锥齿轮减速机（也称为螺旋锥齿轮减速机），其核心传动部件由斜齿轮、锥齿轮、输入轴、输出轴、箱体及轴承等组成，通过剖面图可清晰看到，动力从输入轴进入后，首先经过高速级斜齿轮传动，实现转速的第一级降低和扭矩的放大；随后，经由中间轴传递至锥齿轮副，通过锥齿轮的轴线交叉传动（通常为90度），实现运动方向的改变和第二级减速；由输出轴将减速后的动力输出，这种"斜齿轮+锥齿轮"的两级传动结构，使S型减速机兼具斜齿轮传动的平稳性和锥齿轮传动的大扭矩特性，适用于需要改变传动方向的重载工况。
关键部件的剖面细节与功能
-
齿轮副设计：高速级斜齿轮通常采用高精度磨齿工艺，齿面硬度达HRC58-62，啮合精度达ISO 5-6级，确保传动平稳、噪音低（≤65dB），低速级锥齿轮多为弧齿锥齿轮，齿形经过优化，接触区分布均匀，可承受更大的轴向和径向载荷，剖面中可见，齿轮轴与轴承的配合采用过盈或过渡配合，确保传动精度不受冲击载荷影响。
-
轴承配置：输入轴和中间轴通常采用圆锥滚子轴承，可同时承受径向力和轴向力，有效平衡齿轮传动产生的轴向力；输出轴则根据负载情况选用深沟球轴承或调心滚子轴承，补偿安装误差和轴变形，剖面显示，轴承间距经过精确计算，最大限度减小轴的挠曲，延长轴承寿命。
-
箱体结构：箱体多为铸铁材质（如HT250），剖面可见其加强筋设计，提高结构刚性；结合面采用精密加工，配合密封胶垫，确保润滑油的密封性（防漏油率≥99%），部分高端品牌的箱体还设有散热片或强制润滑接口，适应高温工况。

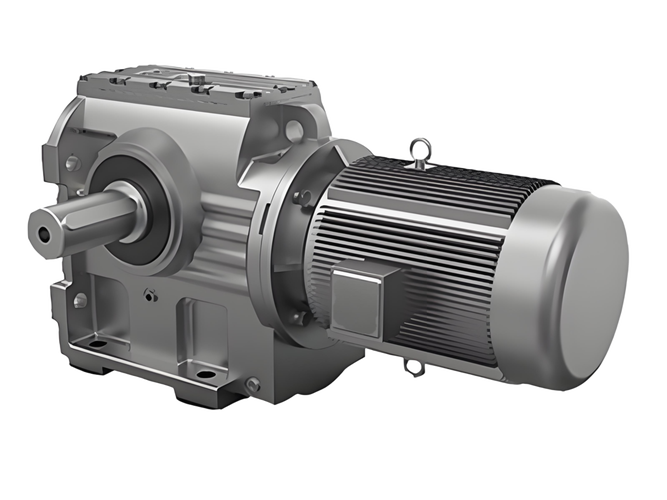

（图片来源网络，侵删） -
润滑系统：剖面中可观察到油池润滑或循环润滑管路，高速级齿轮通过飞溅润滑，低速级锥齿轮则通过专用油道强制供油，确保齿面形成完整油膜，油位观察窗和油温传感器接口的设计，方便实时监控润滑状态。
主流S型减速机品牌技术对比：剖面结构差异与性能表现
不同品牌的S型减速机在剖面设计上存在显著差异,直接影响其承载能力、效率和寿命，以下通过表格对比国内外主流品牌的核心参数与技术特点：
| 品牌 | 代表系列 | 齿轮精度 | 轴承配置 | 箱体设计 | 润滑方式 | 额定扭矩范围（N·m） | 噪音水平（dB） |
|---|---|---|---|---|---|---|---|
| SEW（德国） | S系列 | ISO 5级 | 圆锥滚子轴承（进口） | 铸铁+加强筋，刚性高 | 强制循环润滑 | 500-50000 | ≤60 |
| 西门子（德国） | SX系列 | ISO 6级 | 调心滚子轴承 | 铝合金/铸铁复合结构 | 飞溅+油雾润滑 | 400-30000 | ≤62 |
| 邦飞利（意大利） | R系列 | ISO 6级 | 圆锥滚子轴承（特殊涂层） | 球墨铸铁，减振设计 | 油池润滑+散热片 | 600-45000 | ≤58 |
| 东力（中国） | S系列 | ISO 7级 | 国产圆锥滚子轴承 | 铸铁，基础加强型 | 飞溅润滑 | 300-20000 | ≤65 |
| 住友（日本） | SH系列 | ISO 5级 | 混合陶瓷轴承 | 超高刚性铸铁 | 强制喷油润滑 | 800-60000 | ≤55 |
从剖面设计细节看,高端品牌（如SEW、住友）在齿轮修形、轴承预紧、箱体刚性等方面更具优势：例如SEW的S系列锥齿轮采用"局部共轭"齿形设计，剖面显示其接触区面积比普通齿轮大30%，承载能力提升25%；住友的SH系列则在输出轴轴承位置采用陶瓷混合轴承，剖面中可见其滚动体密度更高，摩擦系数降低40%，适用于高频启停工况，而国产品牌（如东力）通过优化箱体筋板布局和齿轮热处理工艺，在中低端市场实现了性价比与可靠性的平衡，剖面显示其齿轮渗碳层深度达2-3mm，满足一般重载需求。
基于剖面分析的S型减速机选型与应用建议
选择S型减速机时,需结合剖面结构特点，从负载类型、工况环境、精度要求等维度综合考量：
- 重载冲击工况（如起重机、矿山机械）：优先选择SEW、邦飞利等品牌，其剖面中可见的硬齿面齿轮（硬度HRC60以上）和重型轴承配置，可承受冲击扭矩；强制润滑系统能有效防止高温下油膜破裂。
- 高精度定位工况（如数控机床、机器人关节）：推荐住友、西门子，其剖面显示的微齿修形技术和高精度轴承（P4级），确保回程间隙≤1arcmin，定位精度达±0.5°。
- 高温潮湿环境（如冶金、化工设备）：需关注箱体密封设计，邦飞利的R系列剖面中采用双重唇形密封结构，防尘防水等级达IP65，适合恶劣环境。
- 成本敏感型应用（如一般输送设备）：可选择东力等国产品牌，其剖面设计简化了非关键部位的加工工艺，在保证基本性能的同时降低成本。
相关问答FAQs
Q1：通过剖面观察如何判断S型减速机的齿轮磨损程度？
A：可通过剖面检查齿轮啮合面的接触斑点：正常情况下，接触斑点应分布在齿面中部，面积≥60%；若斑点偏向齿顶或齿根，表明齿轮啮合间隙过大或过小；若出现点蚀、剥落或裂纹，需立即更换齿轮，剖面中齿轮齿顶间隙的标准值为0.25-0.4倍模数，若间隙过小，易导致卡齿；过大则会产生冲击噪音。
Q2：S型减速机在更换齿轮时，如何通过剖面确保装配精度？
A：装配时需重点检查剖面中的三个关键配合：①齿轮轴与轴承的配合间隙，圆锥滚子轴承的轴向间隙应控制在0.05-0.15mm，可通过调整垫片调整；②齿轮副的啮合间隙，用塞尺测量法向侧隙，标准值为0.1-0.3mm模数；③箱体结合面的贴合度，剖面显示结合面间隙应≤0.02mm，确保密封性，装配后需手动盘动输出轴，检查有无卡滞或异响。
通过对S型减速机剖面结构的深度解析及品牌对比,用户不仅能理解其传动本质，更能结合实际工况选择合适的产品，同时为维护保养提供技术指导，随着材料科学和制造工艺的进步，S型减速机的剖面设计将向轻量化、高集成化方向发展，进一步推动工业传动效率的提升。
