西门子触摸屏无显示维修是工业自动化领域常见的故障处理任务,涉及硬件、软件及环境因素的综合排查，以下从故障现象分类、逐步排查流程、常见故障点及解决方案、维修注意事项等方面进行详细说明，帮助技术人员高效定位并解决问题。

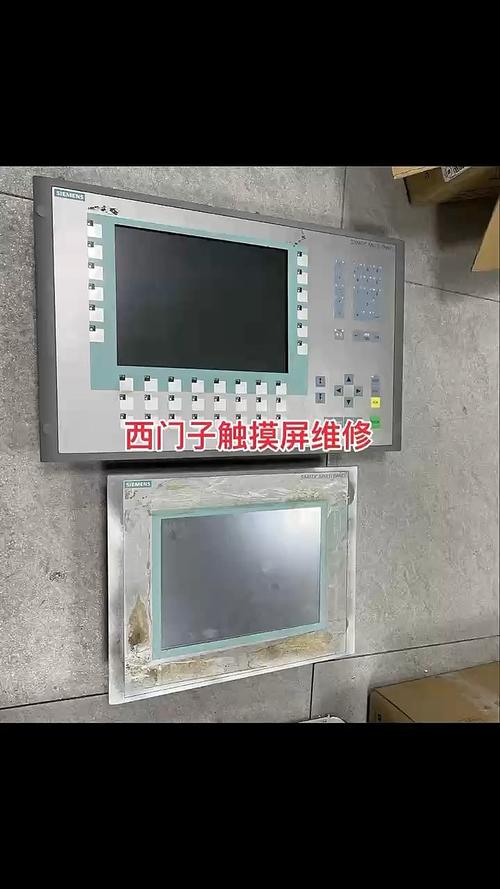

（图片来源网络，侵删）
故障现象初步分类
西门子触摸屏无显示通常可分为以下几种情况,不同现象对应不同的排查方向：
- 完全黑屏：电源指示灯不亮或异常，屏幕无任何反应。
- 黑屏但电源指示灯正常：电源部分工作，但显示模块或驱动电路故障。
- 屏幕闪烁或花屏：显示信号异常，可能涉及排线、驱动板或软件冲突。
- 局部显示异常：屏幕某区域无显示或颜色异常，多为液晶屏老化或排线接触不良。
逐步排查流程
安全与基础检查
- 断电操作：维修前务必切断触摸屏电源，等待电容放电完毕，避免触电或元件损坏。
- 环境检查：确认安装环境无强电磁干扰、无腐蚀性气体、温度湿度在正常范围（通常0-50℃，湿度≤85%RH）。
- 电源验证：使用万用表测量输入电压是否为额定值（如24V DC），检查电源线、保险丝是否熔断。
硬件部件排查
-
电源模块：
- 若电源指示灯不亮,检查电源适配器或输入端子是否松动，测量电源输出电压是否正常。
- 若电压异常,更换电源模块或修复电源电路（如整流桥、滤波电容损坏）。
-
显示屏与驱动板：
- 拆解触摸屏后盖,检查排线是否松动、氧化或断裂（特别注意连接液晶屏和驱动板的柔性排线）。
- 若排线正常,可使用万用表测量驱动板输出信号是否稳定，或通过替换法测试驱动板是否损坏。
-
背光模块：

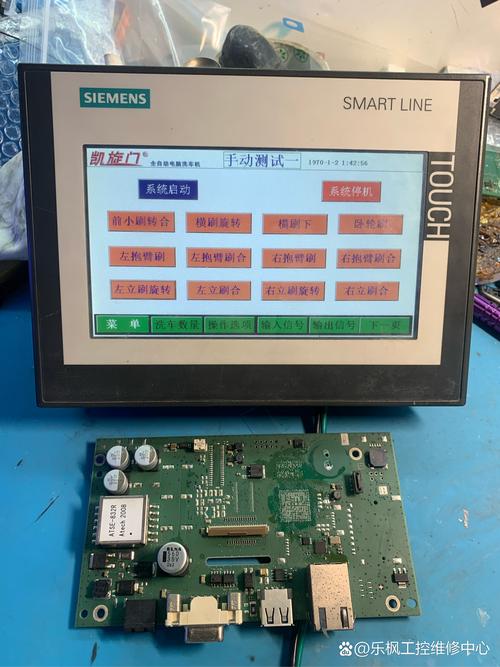

（图片来源网络，侵删）对于黑屏但电源正常的触摸屏,可能是背光故障，拆屏后短接背光电源端子，若屏幕亮起，则背光驱动电路故障（如LED灯珠损坏、升压电路失效）。
软件与通信检查
-
系统启动：
- 观察屏幕是否有启动画面或系统日志,若无，可能是CPU板或存储器故障。
- 尝试恢复出厂设置（需备份项目文件），通过特定按键组合（如西门子部分型号支持“冷启动”）重置系统。
-
通信接口：
若触摸屏与PLC通信中断,可能导致显示异常，检查通信线（如PROFIBUS、以太网线）是否松动，协议参数是否匹配。
（图片来源网络，侵删）
元级故障排查
若以上步骤未解决问题,需进一步检测电子元件：
- 电容检测：检查驱动板、电源模块上的电解电容是否鼓包、漏液，用万用表测量容量是否下降。
- 芯片温度：通电后触摸主芯片（如CPU、GPU），若异常发热，可能是短路或芯片损坏。
- 信号测试：使用示波器检测时钟信号、数据信号是否正常，排查虚焊或元件失效。
常见故障点及解决方案
| 故障部位 | 可能原因 | 解决方案 |
|---|---|---|
| 电源模块 | 保险丝熔断、输入电压异常 | 更换保险丝（需匹配电流值），检查外部电源供应，修复整流滤波电路。 |
| 液晶屏 | 屏幕老化、背光损坏 | 更换同型号液晶屏，修复背光电路（如更换LED灯珠、驱动IC）。 |
| 驱动板 | 芯片虚焊、电容失效 | 重新焊接芯片，更换损坏电容，必要时更换驱动板。 |
| 排线 | 接触不良、折断 | 清洁排线接口，调整排线位置，更换破损排线。 |
| 系统软件 | 程序崩溃、存储器损坏 | 重新下载系统固件，更换存储芯片（如Flash芯片），备份并恢复项目文件。 |
维修注意事项
- 防静电措施：维修时佩戴防静电手环，避免人体静电损坏敏感元件。
- 配件匹配：更换部件时需确保型号一致（如西门子屏需使用原厂或认证配件）。
- 记录故障：维修前记录故障现象、排查步骤，便于后续分析和总结。
- 专业工具：使用专业拆解工具（如塑料撬片）避免外壳损坏，焊接时使用恒温烙铁。
相关问答FAQs
Q1：西门子触摸屏通电后电源灯亮但屏幕全黑，如何快速判断是背光问题还是屏幕本身损坏？
A：可拆解触摸屏，短接背光电源端子（参考电路图），若屏幕亮起，说明背光驱动电路故障，需检查LED灯珠、升压IC等元件；若仍黑屏，则可能是液晶屏或驱动板损坏，需进一步测量驱动板输出信号或替换测试。
Q2：维修后触摸屏显示花屏，但驱动板和排线已更换，如何解决？
A：花屏通常与信号干扰或时序异常有关，首先检查排线是否插反或松动，确保连接牢固；其次测量驱动板输出的时钟信号和数据信号是否稳定；若问题依旧，可能是驱动板版本与液晶屏不匹配，需更换兼容型号或重新刷新驱动程序。
通过以上系统化的排查流程和针对性解决方案,西门子触摸屏无显示故障可高效修复，维修过程中需注重细节，避免二次损坏，同时积累经验以提高故障判断准确性。
