电磁炉显示E7代码通常表示“IGBT（绝缘栅双极型晶体管）温度过高保护”或“锅具检测异常”，是电磁炉常见故障之一，维修时需结合电路原理逐步排查，重点检查温度检测电路、IGBT及驱动电路、散热系统等，以下是详细的维修步骤和注意事项：

（图片来源网络，侵删）

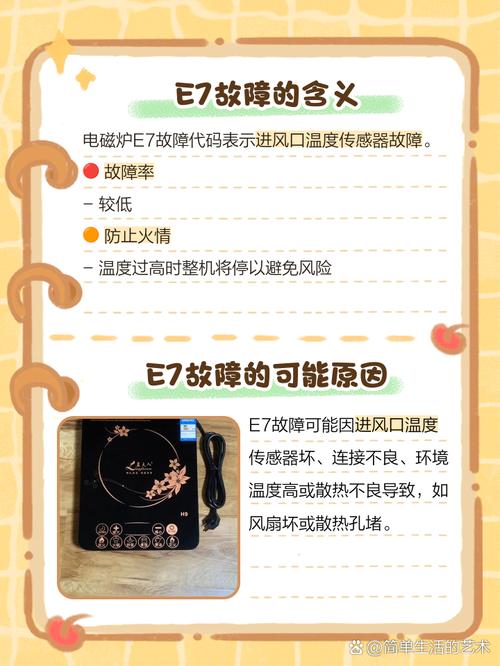

故障原因初步分析

E7代码的核心触发条件是IGBT温度传感器检测到温度超过设定阈值（通常为150℃以上），或锅具检测电路无法识别合适锅具，需先区分是保护机制误动作还是真实过热，避免盲目拆机。

锅具检查：确认锅具材质是否合适（含铁量≥92%的平底锅），直径是否符合要求（8cm），不合适锅具会导致加热效率低、IGBT过热，更换锅具后测试是否恢复正常。
清洁散热系统：断电后打开电磁炉外壳，用毛刷清理散热风扇、散热片上的油污和灰尘，风扇卡滞或散热片堵塞会导致散热不良，重点检查风扇是否转动灵活（手动拨动扇叶应无卡顿）。

IGBT温度传感器（通常为负温度系数热敏电阻NTC）是E7故障的关键检测点，需重点测量：

热敏电阻检测：
- 脱机测量：拔下热敏电阻连接线，用万用表电阻档测量其阻值（常温下约10-100kΩ，具体值参考型号），若阻值无穷大或短路，需更换同型号热敏电阻。

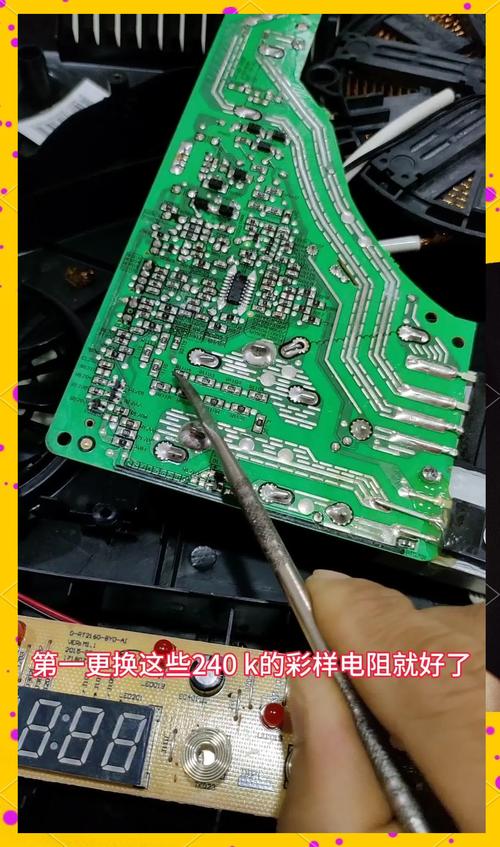

- 在线测量：通电后（注意安全），用万用表电压档测量热敏电阻两端电压（正常约0.5-2V，随温度升高而降低），若电压异常，检查分压电阻是否变质（通常为10kΩ贴片电阻）。
接线检查：检查热敏电阻引脚是否松动、氧化，线路是否断裂，必要时重新焊接或更换排线。

若温度检测电路正常,需排查IGBT是否真实过热或驱动电路异常：

IGBT检测：
- 外观检查：观察IGBT是否有烧蚀、鼓包、裂痕，散热硅脂是否干裂。
- 电阻测量：用万用表二极管档测量IGBT三个极（G、C、E），正常情况下，G-C、G-E正向压降约0.5-0.7V，反向无穷大；C-E正反向均应不通（部分型号C-E有续流二极管，正向压降约0.5V），若短路或击穿，需更换同型号IGBT（注意安装时涂抹散热硅脂，并确保固定螺丝扭矩均匀）。
驱动电路检查：
- 驱动电压测量：通电后（低压测试），测量IGBT栅极（G）对地电压（正常为0V或脉冲电压），若无电压，检查驱动芯片（如TA8316、SG3525等）供电是否正常（通常为18-20V）。
- 驱动波形检测：用示波器观察驱动芯片输出端波形，应为规则的脉冲信号，若无波形或波形畸变，需更换驱动芯片或周边元件（如上拉电阻、稳压二极管）。

故障区域	检测项目	正常值/状态	异常处理
温度检测电路	热敏电阻阻值（常温）	10-100kΩ	更换热敏电阻
热敏电阻电压（通电）	5-2V	检查分压电阻
IGBT及驱动电路	IGBT G-C/G-E正向压降	5-0.7V	更换IGBT
驱动芯片供电电压	18-20V	检查电源电路
散热系统	风扇转动	无卡顿、无异响	清洁或更换风扇
散热片通风	无堵塞	清理油污、灰尘
