5V2A电源适配器是电子设备中常用的供电部件，广泛应用于路由器、移动硬盘、摄像头等小型电子设备，其内部结构主要由输入滤波电路、整流电路、PWM控制芯片、开关变压器、输出整流滤波电路等部分组成，当电源适配器出现故障时，需通过系统性的检测与维修流程来定位问题并修复，以下是详细的维修步骤、常见故障分析及解决方案。

（图片来源网络，侵删）

维修前的安全准备

在进行电源适配器维修前，必须确保操作安全，使用万用表测量输入端与输出端是否完全放电，避免电容残留电荷造成电击，准备维修工具：万用表（含电压、电阻、二极管档位）、示波器、电烙铁、焊锡、吸锡器、绝缘胶带、替换元件（如保险丝、整流桥、滤波电容、PWM芯片等），维修过程中需佩戴防静电手环,避免静电损坏电子元件。

故障检测流程

外观检查

观察电源适配器外壳是否有烧焦、变形或破损痕迹，检查输入输出接口是否有氧化或松动现象，若发现外壳开裂,需重点检查内部元件是否因进水或外力冲击损坏。

通电初步检测

（1）输入电压检测：将适配器接入AC 220V电源，用万用表交流档测量输入端保险丝两端电压，若无电压，说明电源线或插头故障；若保险丝熔断，需进一步检测整流桥和滤波电容是否短路。（2）空载电压检测：用万用表直流档测量输出端电压，正常情况下，空载电压应略高于标称值（约5.2-5.5V），若输出为0V，可能是输出端短路或PWM芯片未工作；若电压严重偏低（如低于4.5V）,需检查输出滤波电容或整流二极管是否失效。

分段电路检测

通过表格列出各关键电路的检测要点及常见故障：

（图片来源网络，侵删）

电路模块	检测要点	常见故障现象及原因
输入滤波电路	测量保险丝电阻（正常应为0Ω）；检查X电容、Y电容是否击穿短路。	保险丝熔断：后级电路短路；电容鼓包：电容老化失效。
整流电路	用二极管档测量整流桥二极管正向压降（0.5-0.7V），反向电阻应无穷大。	二极管短路：导致保险丝熔断；二极管开路：无直流电压输出。
PWM控制电路	测量PWM芯片VCC供电脚电压（通常12-18V）；检查启动电阻是否开路。	芯片无供电：启动电阻或滤波电容损坏；芯片损坏：输出电压不稳定或无输出。
开关变压器	检测初级、次级绕组电阻（初级通常几欧姆，次级零点几欧姆）；检查绕组是否开路。	绕组短路：变压器发热异常；绕组开路：无能量传递。
输出整流滤波	测量整流二极管正向压降；检查滤波电容是否鼓包或漏电。	二极管击穿：输出电压为0V；电容失效：输出电压纹波过大。

重点元件排查

（1）PWM芯片：常见型号有UC3842、TL494等，若其供电脚无电压，需检查启动电阻（如100kΩ-1MΩ贴片电阻）是否开路；若芯片工作但无驱动输出，可能是芯片损坏。（2）输出滤波电容：通常为电解电容，容量为470-2200μF/16V，若电容鼓包或漏电，会导致输出电压纹波增大，可用替换法验证。（3）反馈电路：检查光耦（如PC817）和精密稳压芯片（如TL431），若反馈回路断路，会导致输出电压失控,需测量光耦发光二极管侧与接收三极管侧是否导通。

常见故障维修案例

案例1：输出电压为0V

检测步骤：

测量输出端电阻，若接近0Ω，说明负载短路或输出整流二极管击穿。
断开负载后电压恢复正常，检查设备输入端是否短路；若仍无电压，检测整流二极管（如1N5819）是否击穿。
若整流二极管正常，检查PWM芯片是否有驱动信号输出（用示波器测量开关变压器初级波形）。

解决方案：更换同型号整流二极管或PWM芯片。

案例2：输出电压偏低且波动大

检测步骤：

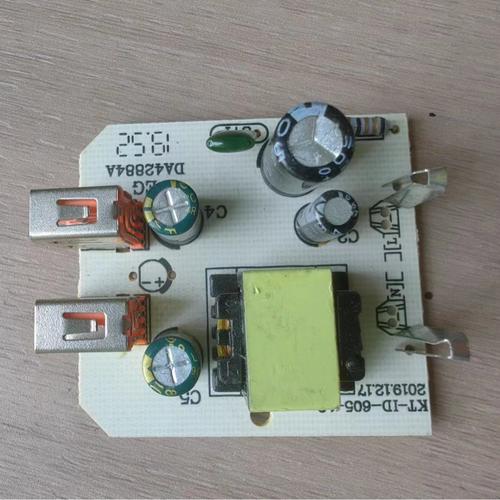

（图片来源网络，侵删）

测量输出滤波电容两端电压，若纹波明显，说明电容容量下降。
检查反馈电路：测量TL431参考端电压（正常2.5V），若异常，检查分压电阻是否变值。
若反馈正常，检查开关变压器初级绕组是否局部短路。

解决方案：更换滤波电容或调整分压电阻阻值。

维修后的测试

修复后需进行以下测试：

空载测试：通电30分钟，观察适配器是否发烫，电压是否稳定。
负载测试：接入额定负载（如5Ω/10W电阻），测量输出电压是否在5V±5%范围内，纹波电压应小于100mV。
安全测试：检查绝缘性能，确保输入输出端无短路,外壳绝缘良好。
